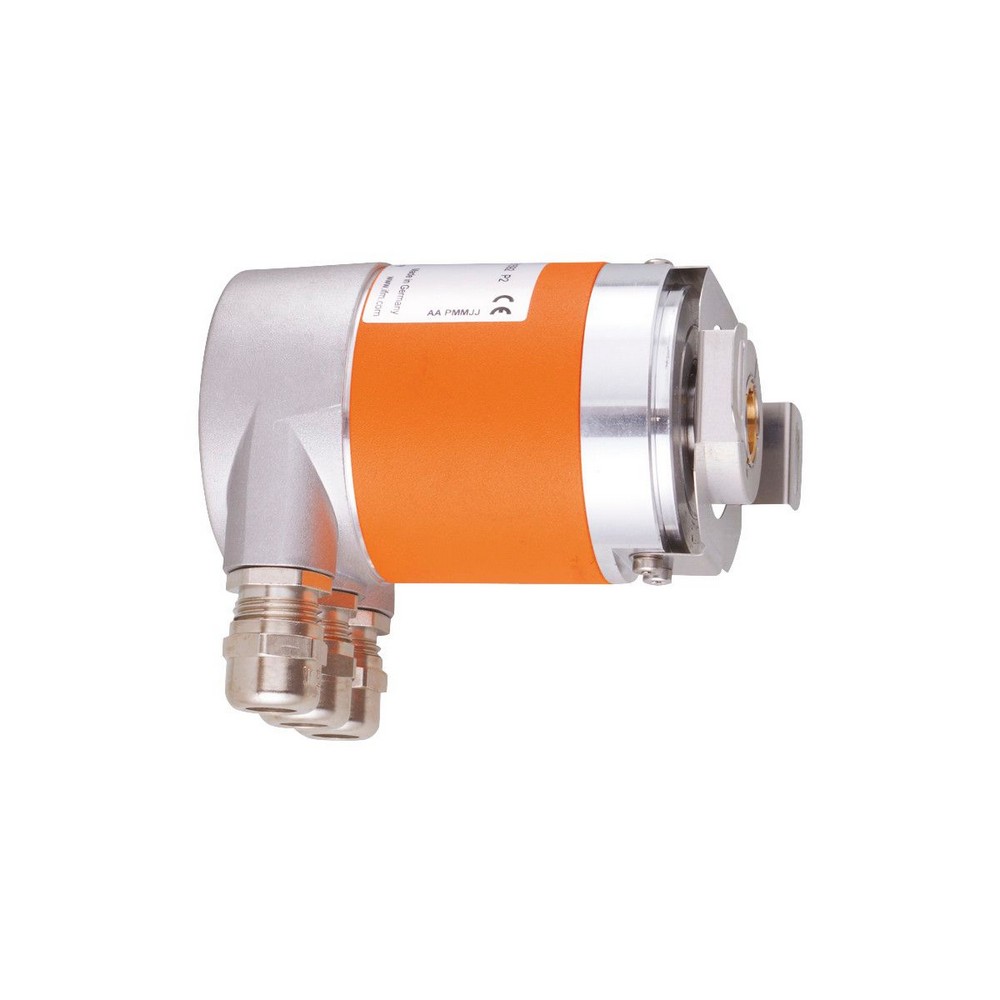

Абсолютный многооборотный энкодер со сплошным валом RM3008

Артикул: RM3008

Ожидается

Под заказ

Код товара	RM-0025-E24/E-U

Абсолютный многооборотный энкодер со сплошным валом RM3008

Описание

Приложение

Функциональный принцип

абсолютный

Тип разрешения

Многооборотный

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

100; ((24 V))

Защита от переполюсовки

да

Выходы

Код

бинарный

Диапазон измерения/настройки

Разрешение

8192 шаги; 4096 обороты; 25 бит

Программное обеспечение / Программирование

Выбор параметров

направление вычисления кодовых значений; Разрешение; Нулевая точка; предел переключает HI и LO; индикатор движения; разделение многооборотный/однооборотный

Функции самодиагностики

аварийный сигнал; предупреждения; состояние; серийный номер энкодера

Адресация

переключатель адреса; 0...126

Интерфейсы

Коммуникационный интерфейс

PROFIBUS DP

Стандарт передачи

DPV2

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 67; (на корпусе: IP 67; на валу: IP 67)

Испытания / одобрения

Ударопрочность


	100 г (6 ms)

Вибропрочность


	10 г (10...2000 Hz)

MTTF [годы]

13,5

Механические данные

Вес [g]

648

Размеры [mm]

O 58,5 / L = 99

Материал

алюминий; зажимное кольцо: латунь

Макс. оборот, механический [U/min]

12000

Исполнение вала

одностороннее отверстие для вала

Диаметр вала [mm]

Материал вала


сталь (1.4104)

Макс. аксиальная нагрузка на вал (на конце вала) [N]

Макс. радиальная нагрузка на вал (на конце вала) [N]

110

Крепежный фланец

Статорная муфта

электрическое подключение

Клеммные зажимы внутри корпуса:

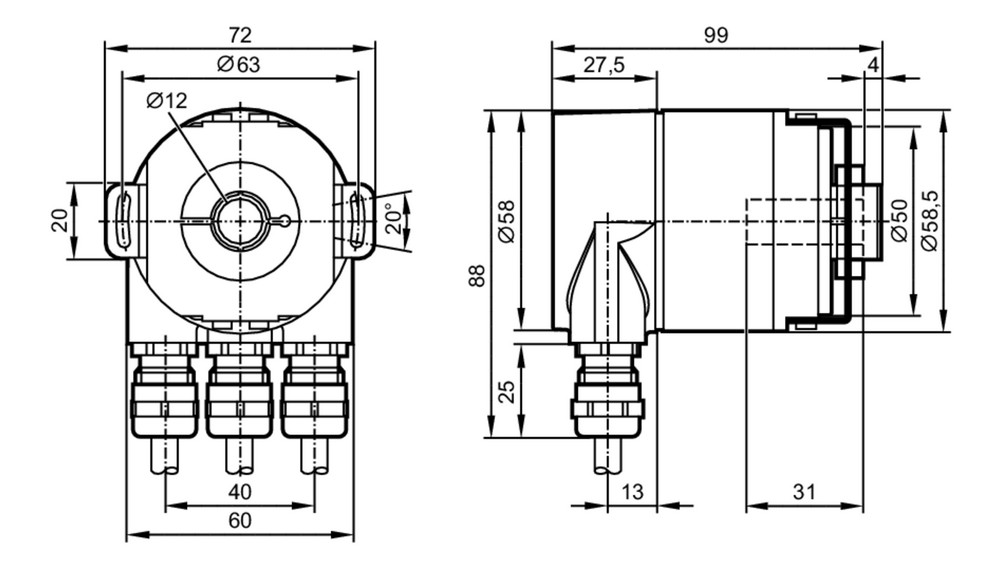

Типовые размеры

Схема подключения

электрическое подключение

Клеммные зажимы внутри корпуса:
