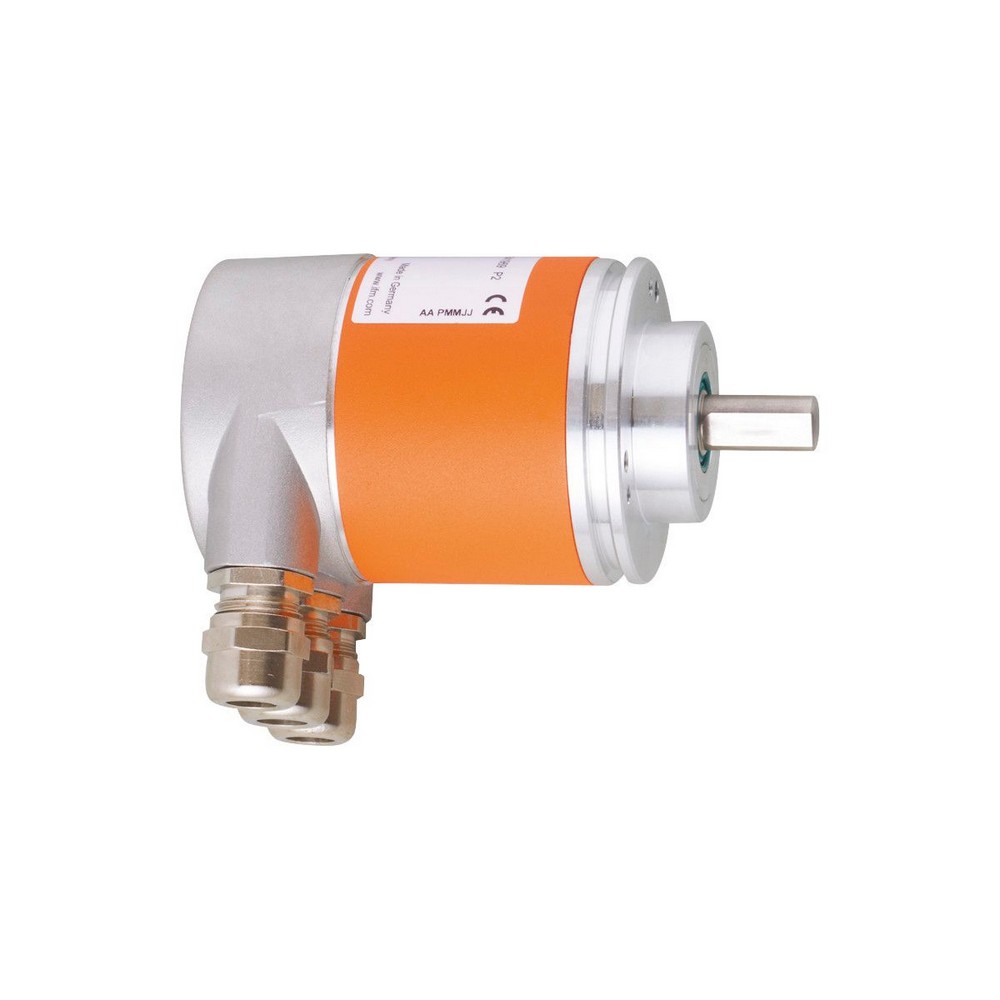

Абсолютный многооборотный энкодер со сплошным валом RM7013

Артикул: RM7013
Ожидается
Под заказ
Код товара RMK0025-H24/E
  • Поделиться:
Абсолютный многооборотный энкодер со сплошным валом RM7013
Приложение
Функциональный принципабсолютный
Тип разрешенияМногооборотный
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]230; ((10 V DC); 100 (24 V DC))
Защита от переполюсовкида
Выходы
Защита от короткого замыканияда
Кодбинарный
Диапазон измерения/настройки
Разрешение8192 шаги; 4096 обороты; 25 бит
Программное обеспечение / Программирование
выбор параметровразрешение на оборот; суммарное разрешение; направление вращения; заданное значение; Режим работы; MAC ID; скорость передачи
Адресацияпереключатель адреса; 0...99; нагрузочное сопротивление
интерфейсы
Коммуникационный интерфейсDeviceNet
DeviceNet
протоколCIP (Common Industrial Protocol)
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Макс. допустимая относительная влажность воздуха [%]98
Степень защитыIP 67
Испытания / одобрения
Ударопрочность
100 г (6 ms)
Вибропрочность
10 г (10...1000 Hz)
MTTF [годы]13
Механические данные
Вес [g]617,6
Размеры [mm]O 58 / L = 110
материалзащита: алюминий; корпус: сталь
Макс. оборот, механический [U/min]12000
Исполнение валасплошной вал
Диаметр вала [mm]10
Материал вала
нерж. сталь (1.4305/303)
Макс. аксиальная нагрузка на вал (на конце вала) [N]40
Макс. радиальная нагрузка на вал (на конце вала) [N]110
Крепежный фланецфланец типа "clamp"
электрическое подключение
Клеммные зажимы внутри корпуса:

— RU-RU — RM7013-00 — 14.02.2014

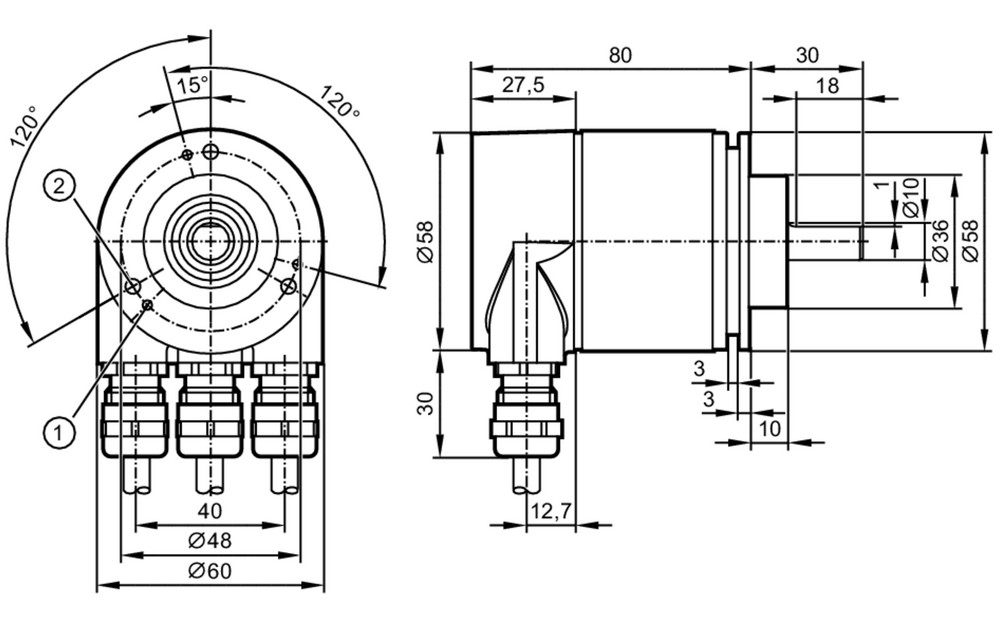

Типовые размеры

1 M3 Глубина 6 mm

2 M4 Глубина 6 mm

Схема подключения

электрическое подключение

Клеммные зажимы внутри корпуса:
