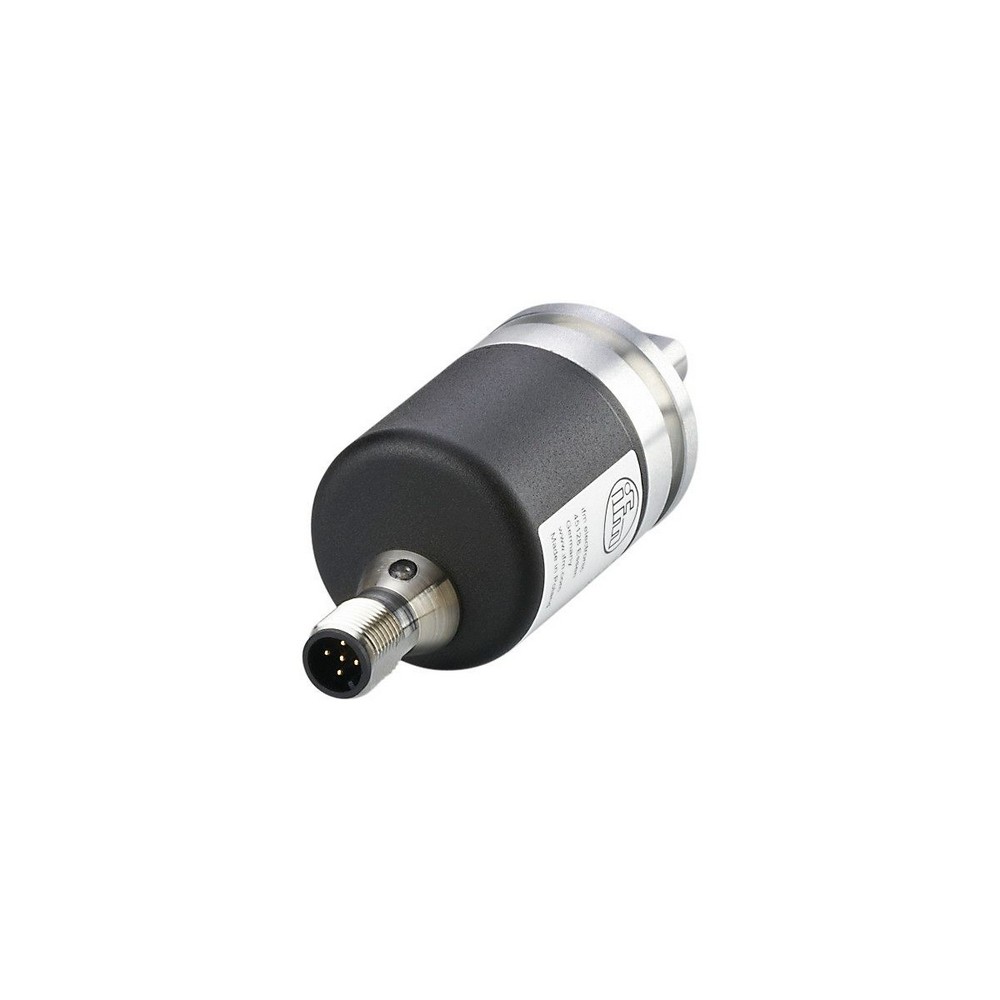

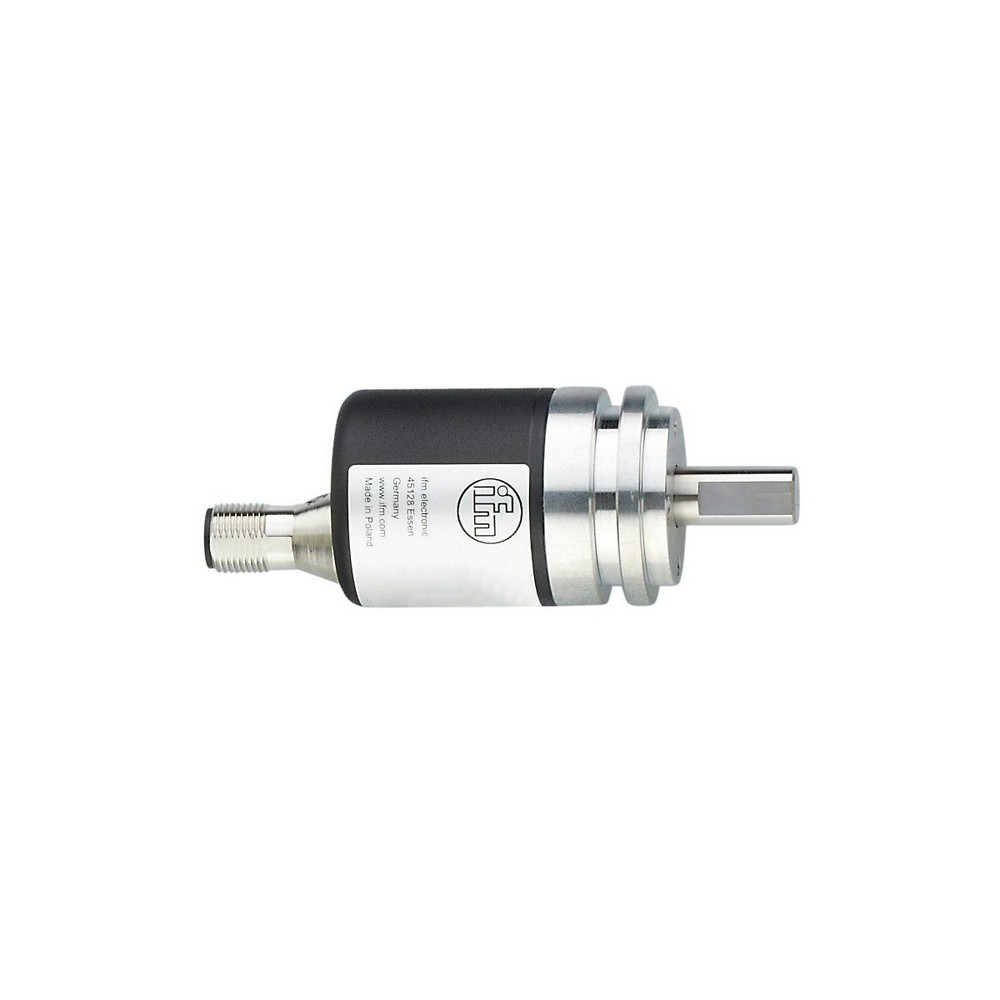

Абсолютный многооборотный энкодер со сплошным валом RM9001

Артикул: RM9001

Ожидается

Под заказ

Код товара	RMS0024-C24UST

Абсолютный многооборотный энкодер со сплошным валом RM9001

Описание

Приложение

Функциональный принцип

абсолютный

Электронные данные

Рабочее напряжение [V]

9...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

100; ((10 V DC) ; 50 (24 V DC))

Класс защиты

III

Защита от переполюсовки

да

Выходы

Защита от короткого замыкания

да

Код

бинарный

Диапазон измерения/настройки

Разрешение

4096 шаги; 4096 обороты; 24 бит

Точность/ погрешность

Точность [°]

0,08

Программное обеспечение / Программирование

Выбор параметров

параметр CAN; шкала; предустановка; скорость передачи; направление вращения; Node ID

Интерфейсы

Коммуникационный интерфейс

CAN

Протокол

CANopen; DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0

Заводские настройки


скорость передачи: 125 k
Node ID: 32

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Степень защиты

IP 68; IP 69K

Испытания / одобрения

Ударопрочность


	200 г (11 ms)

Вибропрочность


	30 г (10...1000 Hz)

MTTF [годы]

240

Механические данные

Вес [g]

233

Размеры [mm]

O 36,5 / L = 100

Материал

фланец: алюминий; защита: сталь устойчивое к царапинам катодное покрытие

Макс. оборот, механический [U/min]

6000

Макс. пусковой вращающий момент [Nm]

Reference temperature torque [°C]

Исполнение вала

сплошной вал

Диаметр вала [mm]

Материал вала


сталь (1.4104)

Макс. аксиальная нагрузка на вал (на конце вала) [N]

180

Макс. радиальная нагрузка на вал (на конце вала) [N]

180

Крепежный фланец

сельсин-фланец

Дисплеи / Элементы управления

Дисплей


Preoperational mode	светодиод, зелёный
Operational mode	светодиод, зелёный мигает
Сообщение об ошибке	светодиод, красный мигает

электрическое подключение

Разъем: 1 x M12, осевой

Типовые размеры

1 M4 Глубина 6 mm

Схема подключения

электрическое подключение

1	CAN_GND
2	VBBc
3	GND (PE)
4	CAN_High
5	CAN_Low

Разъем: 1 x M12, осевой
