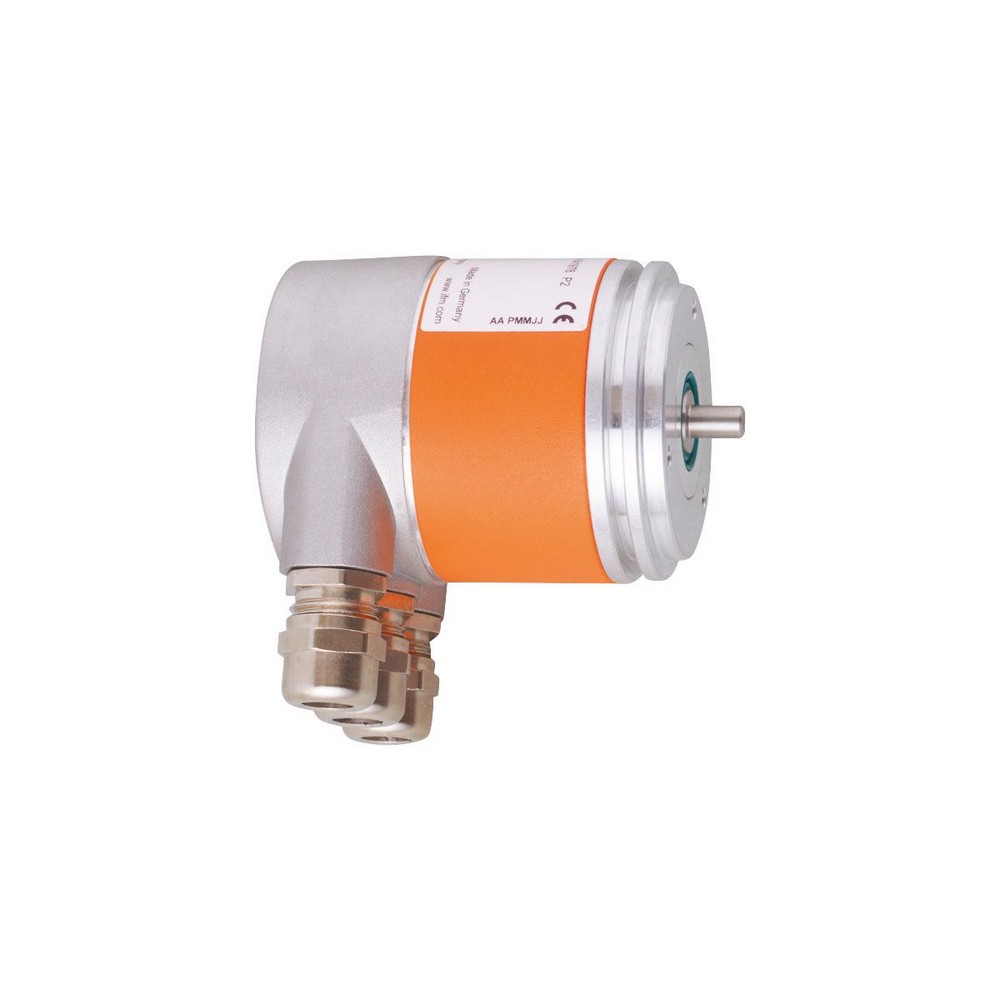

Абсолютный энкодер со сплошным валом RN7011

Артикул: RN7011

Ожидается

Под заказ

Код товара	RMS0013-C24/E

Абсолютный энкодер со сплошным валом RN7011

Описание

Приложение

Функциональный принцип

абсолютный

Тип разрешения

однооборотный

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

100; ((10 V DC); 60 (24 V DC))

Защита от переполюсовки

да

Выходы

Код

бинарный

Диапазон измерения/настройки

Разрешение

8192 шаги; 13 бит

Программное обеспечение / Программирование

выбор параметров

параметр CAN; шкала; предустановка; скорость передачи; направление вращения; Node ID

Адресация

переключатель адреса; 0...126

интерфейсы

Коммуникационный интерфейс

CAN

протокол

CANopen; DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0

Заводские настройки


скорость передачи: 125 k
Node ID: 32

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65; (на корпусе: IP 65; на валу: IP 64)

Испытания / одобрения

Ударопрочность


	100 г (6 ms)

Вибропрочность


	10 г (10...1000 Hz)

MTTF [годы]

Механические данные

Вес [g]

527,6

Размеры [mm]

O 58 / L = 83

материал

алюминий

Макс. оборот, механический [U/min]

12000

Исполнение вала

сплошной вал

Диаметр вала [mm]

Материал вала


сталь (1.4104)

Макс. аксиальная нагрузка на вал (на конце вала) [N]

Макс. радиальная нагрузка на вал (на конце вала) [N]

110

Крепежный фланец

сельсин-фланец

Дисплеи / Элементы управления

Дисплей


Preoperational mode	светодиод, зелёный мигает
Operational mode	светодиод, зелёный
Сообщение об ошибке	светодиод, красный мигает

электрическое подключение

Клеммные зажимы внутри корпуса:

Типовые размеры

1 M4 Глубина 6 mm

Схема подключения

электрическое подключение

Клеммные зажимы внутри корпуса:
