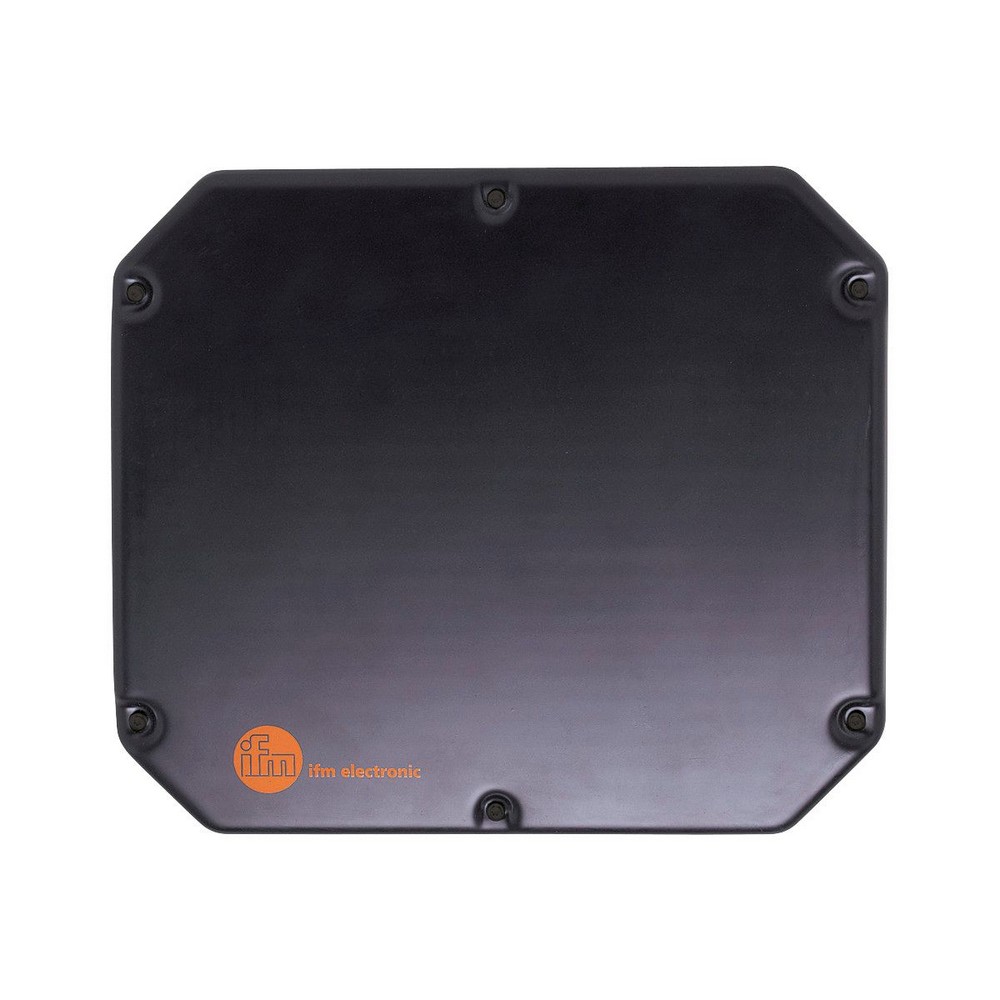

Оценочная электроника RFID UHF DTE920

Артикул: DTE920

Ожидается

Под заказ

Код товара	DTEUHFEAABRWEIUS04

Описание

Электронные данные

Рабочее напряжение [V]

24 DC

Потребление тока [mA]

700

Рабочая частота [MHz]

916...927

Антенные соединения

4; (TNC Reverse)

Стандарт RFID

EPC Class1 GEN2/ISO 18000-6C

Мощность передачи ERP [mW]

2000

Мощность передачи ERP [mW]

2000

Импеданс []

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов

Выходы

Количество цифровых выходов

Макс. допустимая токовая нагрузка на каждый выход [mA]

500

Программное обеспечение / Программирование

выбор параметров

Программное обеспечение

интерфейсы

Коммуникационный интерфейс

Ethernet

протокол

TCP/IP; IP

Условия эксплуатации

Температура окружающей среды [°C]

-25...55

Температура хранения [°C]

-25...85

Степень защиты

IP 65

Механические данные

Вес [g]

3019,6

Корпус

Прямоугольный

Размеры [mm]

233,5 x 270 x 68

материал

корпус: алюминий; Защитное покрытие: пластмасса; Разъём TNC: Латунь / PTFE; Разъём: латунь / пластмасса

Дисплеи / Элементы управления

Дисплей


режим работы	1 x светодиод, красный зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение - Подключение к процессу

Разъем: 1 x M12

электрическое подключение - Питание

Разъем: 1 x M12

электрическое подключение - Ethernet

Разъем: 1 x M12

Типовые размеры

Схема подключения

электрическое подключение - Подключение к процессу

1	Коммутационный выход CMN
2	Дискретный входной сигнал 3 / Дискретный входной сигнал 0
3	Дискретный входной сигнал CMN
4	0 V
5	U+
6	Коммутационный выход 3 / Коммутационный выход 1
7	Коммутационный выход 2 / Коммутационный выход 0
8	Дискретный входной сигнал 2 / Дискретный входной сигнал 1

Разъем: 1 x M12

электрическое подключение - Питание

1	U+
2	n.c.
3	0 V
4	n.c.

Разъем: 1 x M12

электрическое подключение - Ethernet

1	TD+
2	RD+
3	TD-
4	RD-

Разъем: 1 x M12
