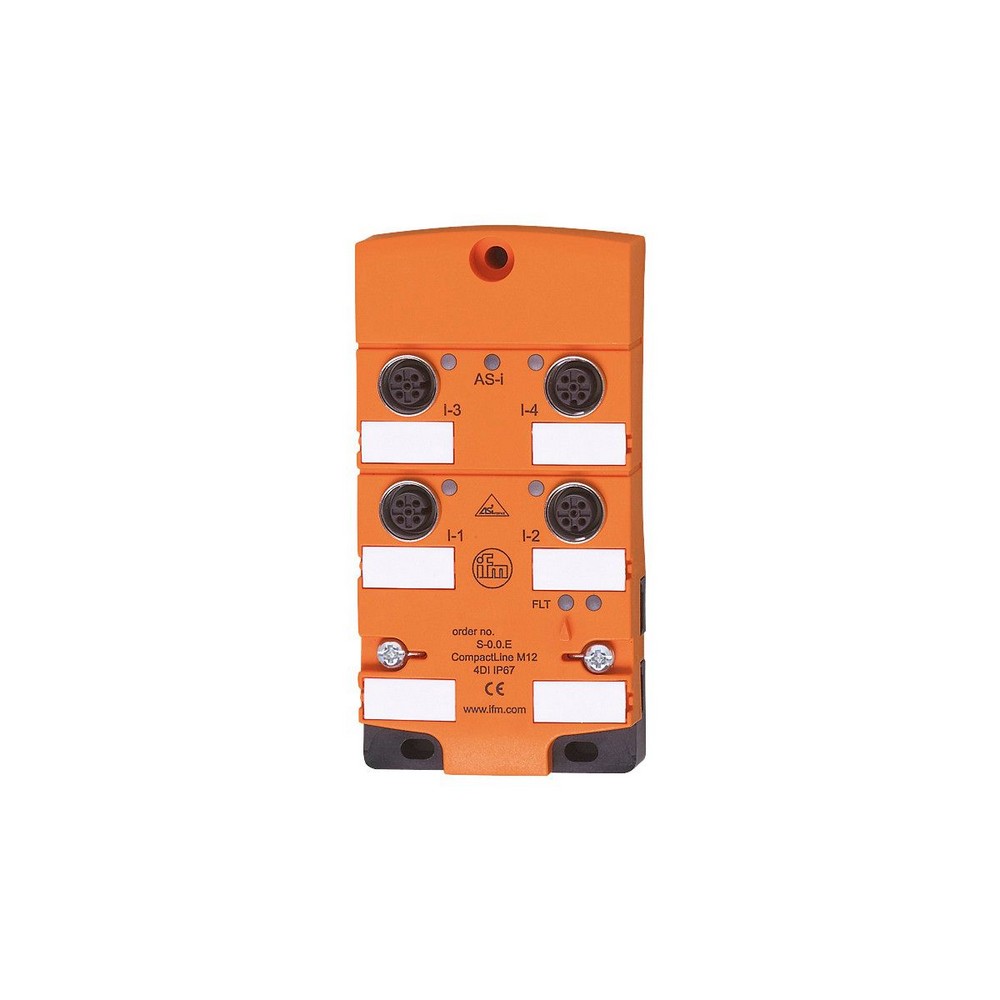

AS-интерфейс модуль CompactLine AC2410

Артикул: AC2410

Ожидается

Под заказ

Код товара	CompactModule 4DI M12

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC; ("supply class 2" согласно cULus)

Общее потребление тока из AS-i [mA]

250

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

20...30

Макс. суммарный ток нагрузки входов [mA]

200

Ограничение входного тока [mA]

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67; ("тип корпуса 1" в соответствии с cULus; при использовании плоских кабелей E7400x / E7401x)

Испытания / одобрения

ЭMC


EN 50295

AS-i классификация

AS-i версия

2.11 + 3.0

Адресация AS-i

ИК-порт для адресации

Расширенный режим адресации

нет

AS-i профиль

S-0.0.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

0.E

AS-i сертификат

40501

Биты данных


Бит данных	D0	D1	D2	D3
Вход	1	2	3	4
Разъём	I-1	I-2	I-3	I-4
Контакт	2+4	2+4	2+4	2+4

Механические данные

Вес [g]

290,5

Способ монтажа

Прямое подключение к плоскому AS-i кабелю

материал

PA (полиамид); Разъём: латунь никелированн.; резьбовые вставки в нижней части: латунь никелированн.; O-кольцо: FKM; Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (необязательные)


Муфта из нержавеющей стали, для установки в случае сильной механической нагрузки , E70402

Примечания


Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I1, I2, I3, I4
Присоединения электрически связаны с кабелем AS-i.

Упаковочная величина

1 шт.

электрическое подключение

Разъем: M12

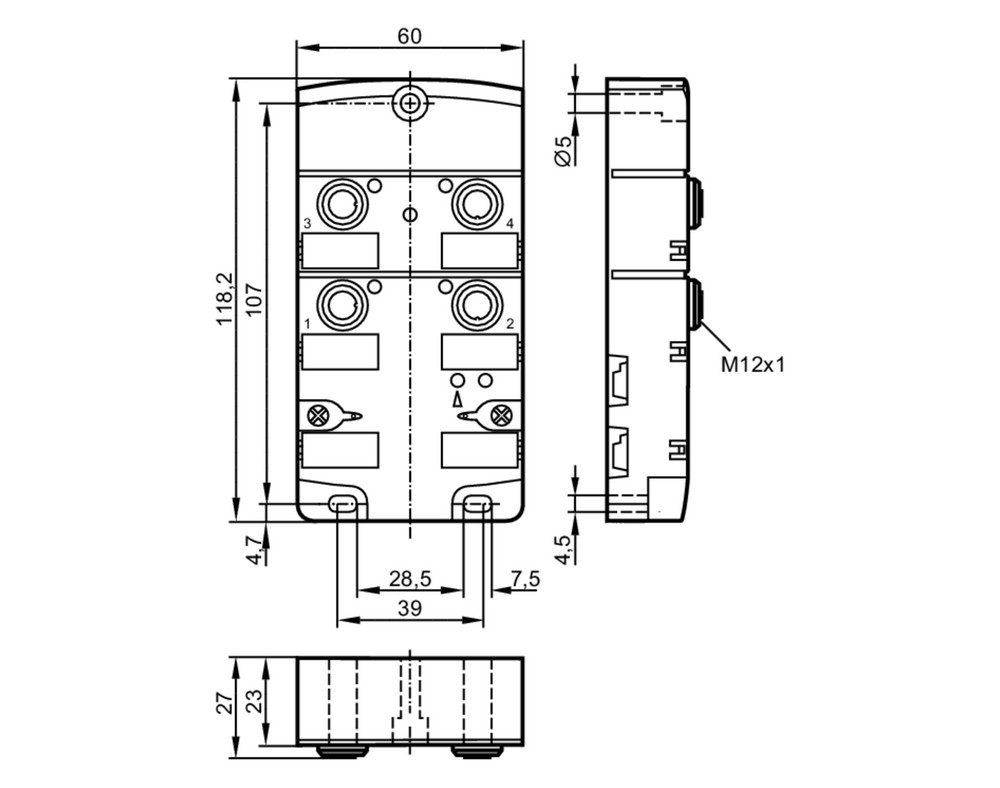

Типовые размеры

Схема подключения

электрическое подключение

	Входы
1	Питание датчика L+
2+4	вход данных 1 внутренний мост
3	Питание датчика L-
5	заземление

Разъем: M12
