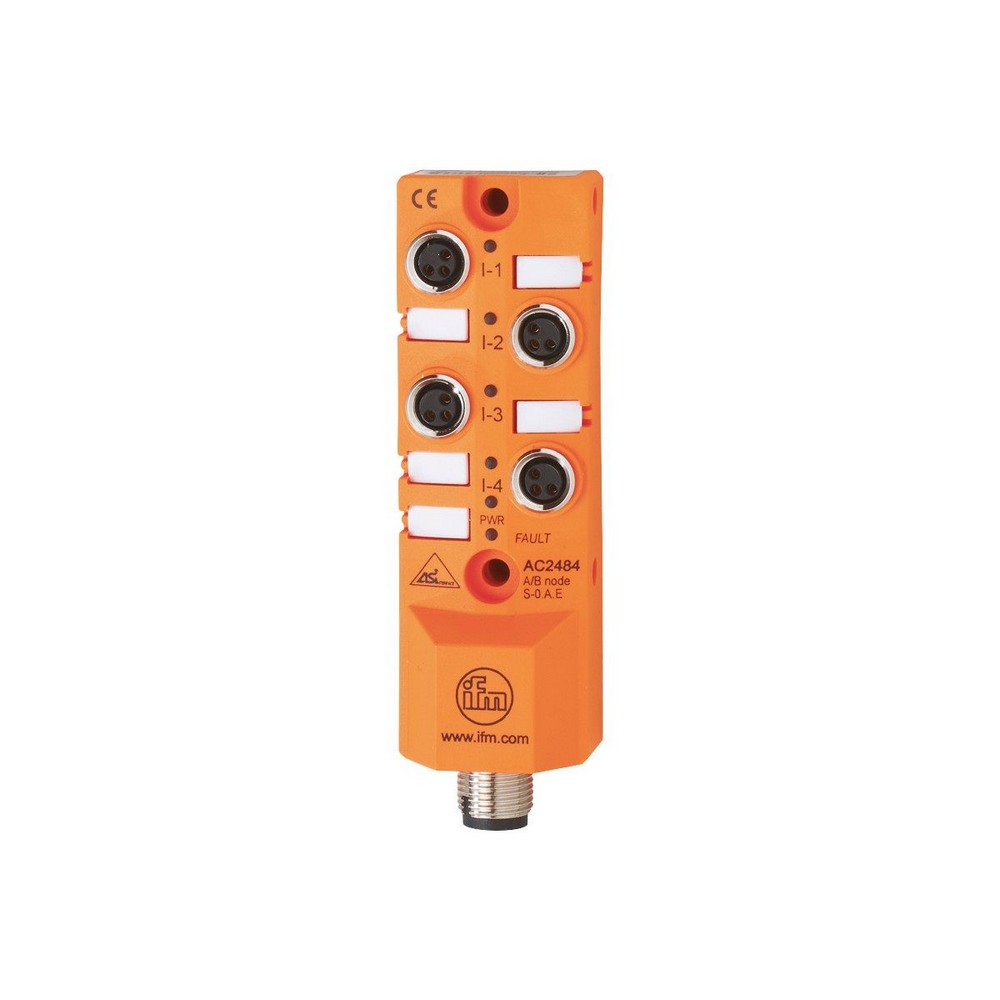

AS-интерфейс модуль CompactLine AC2484

Артикул: AC2484
Ожидается
Под заказ
Код товара CompactM8 4DI
  • Поделиться:
AS-интерфейс модуль CompactLine AC2484
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]230
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
напряжение питания [V]18...30
Макс. суммарный ток нагрузки входов [mA]180
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Степень защитыIP 65; IP 67; IP 68; ("тип корпуса 1" в соответствии с cULus)
Испытания / одобрения
ЭMC
EN 50295
AS-i классификация
AS-i версия2.11 + 3.0
Расширенный режим адресациида
AS-i профильS-0.A.E
AS-i конфигурация ввода/вывода [hex]0
ID код AS-i [hex]A.E
AS-i сертификат100801
Биты параметров
Бит параметраНаименование
P0не используется
P1индикация периферийной ошибки: 1 активирован / 0 отключен
P2не используется
P3не используется
Механические данные
Вес [g]110,5
Способ монтажамонтажная плата
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выходасветодиод, жёлтый
режим работысветодиод, зелёный
ошибкисветодиод, красный
Принадлежности
Принадлежности (поставляются в комплекте)
Этикетки
защитные заглушки: 2
Принадлежности (необязательные)
Защитный колпачок: M8, E73005
Плоский изоляционный кабельный разъем, с 0,6 м круглым кабелем, E70483
Плоский изоляционный кабельный разъем: M12, E70096
Адаптер для DIN-рейки, E73006
Примечания
Упаковочная величина1 шт.
электрическое подключение - Входы
Разъем: 4 x M8
электрическое подключение - AS-i
Разъем: 1 x M12

— RU-RU — AC2484-00 — 02.08.2016

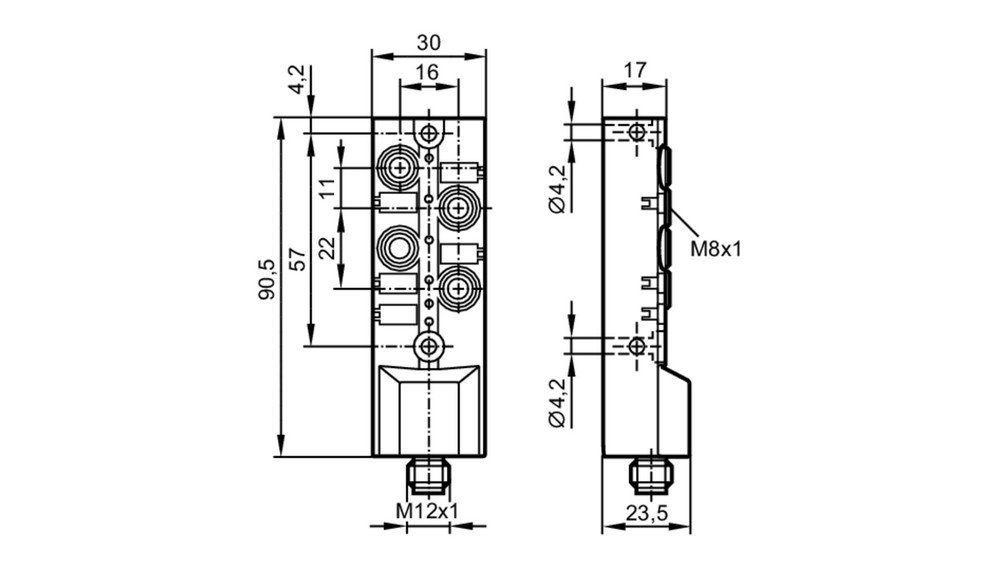

Типовые размеры

Схема подключения

электрическое подключение - Входы

Входы
1Питание датчика L+
3Питание датчика L-
4вход данных

Разъем: 4 x M8

электрическое подключение - AS-i

1AS-i +
3AS-i -

Разъем: 1 x M12
