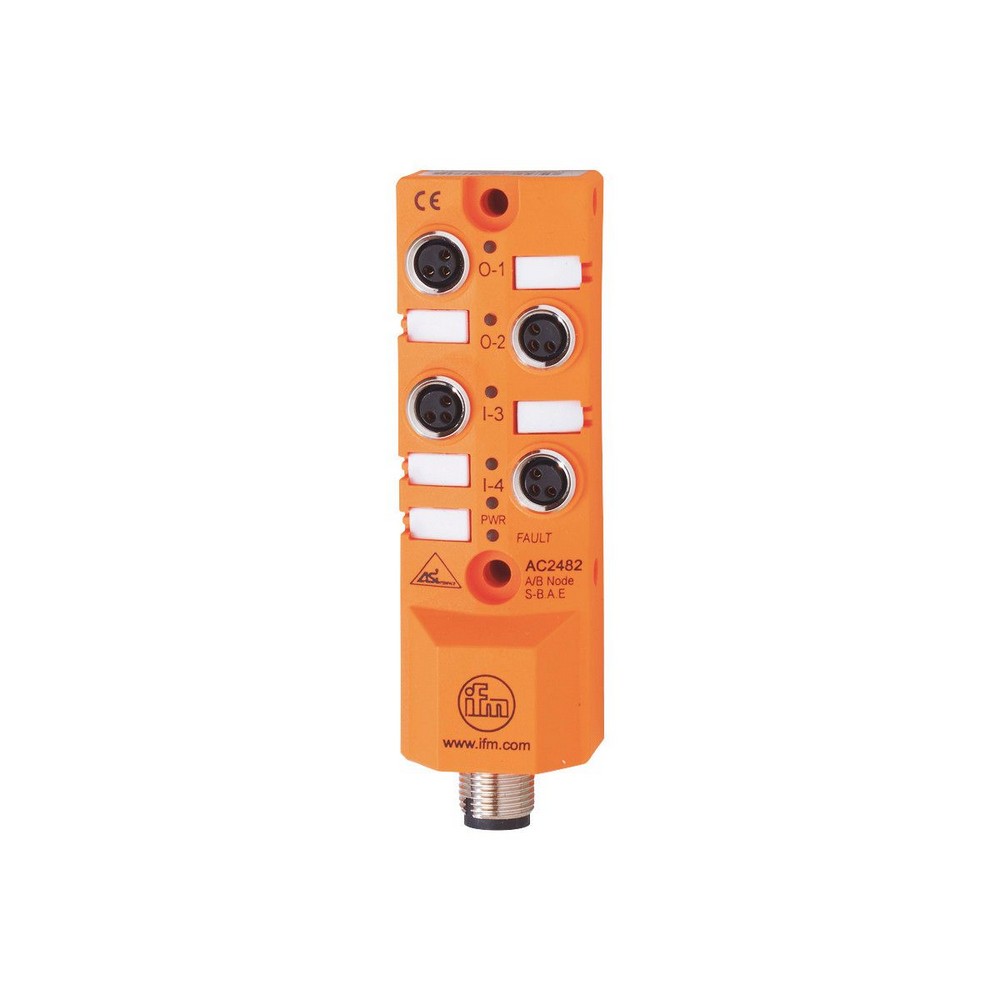

AS-интерфейс модуль CompactLine AC2482

Артикул: AC2482

Ожидается

Под заказ

Код товара	CompactM8 2DI 2DO

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC; ("supply class 2" согласно cULus)

Общее потребление тока из AS-i [mA]

230

Макс. общая токовая нагрузка [A]

0,18

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 2; Количество цифровых выходов: 2

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

18...30

Макс. суммарный ток нагрузки входов [mA]

180; (ток нагрузки для всех входов и выходов: 180 mA)

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Выходы

Количество цифровых выходов

Диапазон напряжения DC

18...30

Макс. допустимая токовая нагрузка на каждый выход [mA]

180; (ток нагрузки для всех входов и выходов: 180 mA)

Защита от короткого замыкания

да

Гальваническая развязка

нет

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 65; IP 67; IP 68; ("тип корпуса 1" в соответствии с cULus)

Испытания / одобрения

ЭMC


EN 50295
IEC 61000-6-2

AS-i классификация

AS-i версия

2.11 + 3.0

Расширенный режим адресации

да

AS-i профиль

S-B.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

AS-i сертификат

100901

Биты данных


Бит данных	D0	D1	D2	D3
Вход	-	-	3	4
Разъём	-	-	I-3	I-4
Контакт	-	-	4	4
Выход	1	2	-	-
Разъём	O-1	O-2	-	-
Контакт	4	4	-	-

Биты параметров


Бит параметра	Наименование
P0	не используется
P1	индикация периферийной ошибки	: 1	активирован	/ 0	отключен
P2	не используется
P3	не используется

Механические данные

Вес [g]

111

Способ монтажа

монтажная плата

материал

PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, жёлтый
режим работы	светодиод, зелёный
ошибки	светодиод, красный

Принадлежности

Принадлежности (поставляются в комплекте)


Этикетки
защитные заглушки: 2

Принадлежности (необязательные)


Защитный колпачок: M8, E73005
Плоский изоляционный кабельный разъем, с 0,6 м круглым кабелем, E70483
Плоский изоляционный кабельный разъем: M12, E70096
Адаптер для DIN-рейки, E73006

Примечания

Упаковочная величина

1 шт.

электрическое подключение - Выходы

Разъем: 2 x M8

электрическое подключение - Входы

Разъем: 2 x M8

электрическое подключение - AS-i

Разъем: 1 x M12

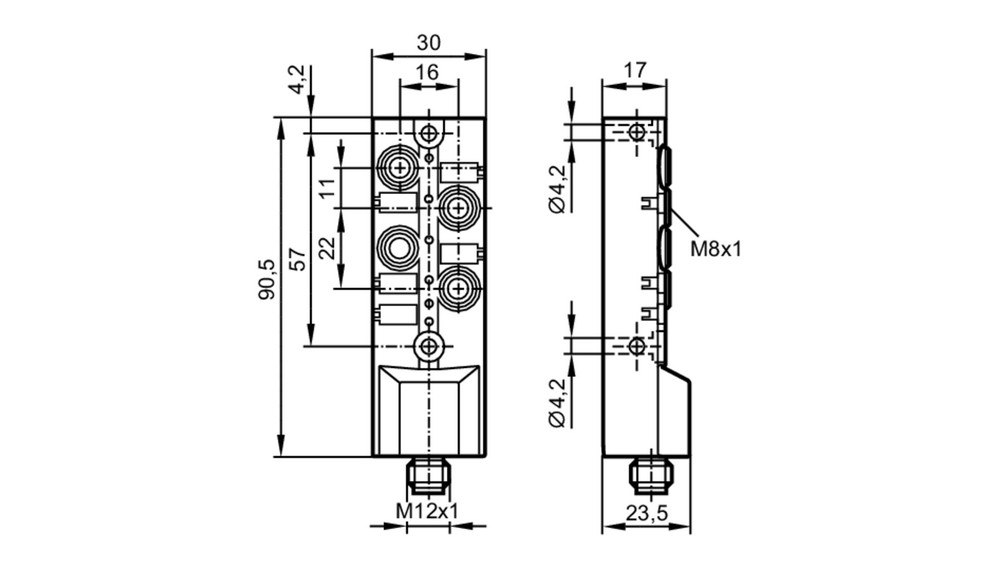

Типовые размеры

Схема подключения

электрическое подключение

электрическое подключение - Выходы

	Выходы
1	не используется
3	Внутреннее напряжение E-
4	Коммутационный выход +

Разъем: 2 x M8

электрическое подключение - Входы

	Входы
1	Питание датчика L+
3	Питание датчика L-
4	вход данных

Разъем: 2 x M8

электрическое подключение - AS-i

1	AS-i +
3	AS-i -

Разъем: 1 x M12
