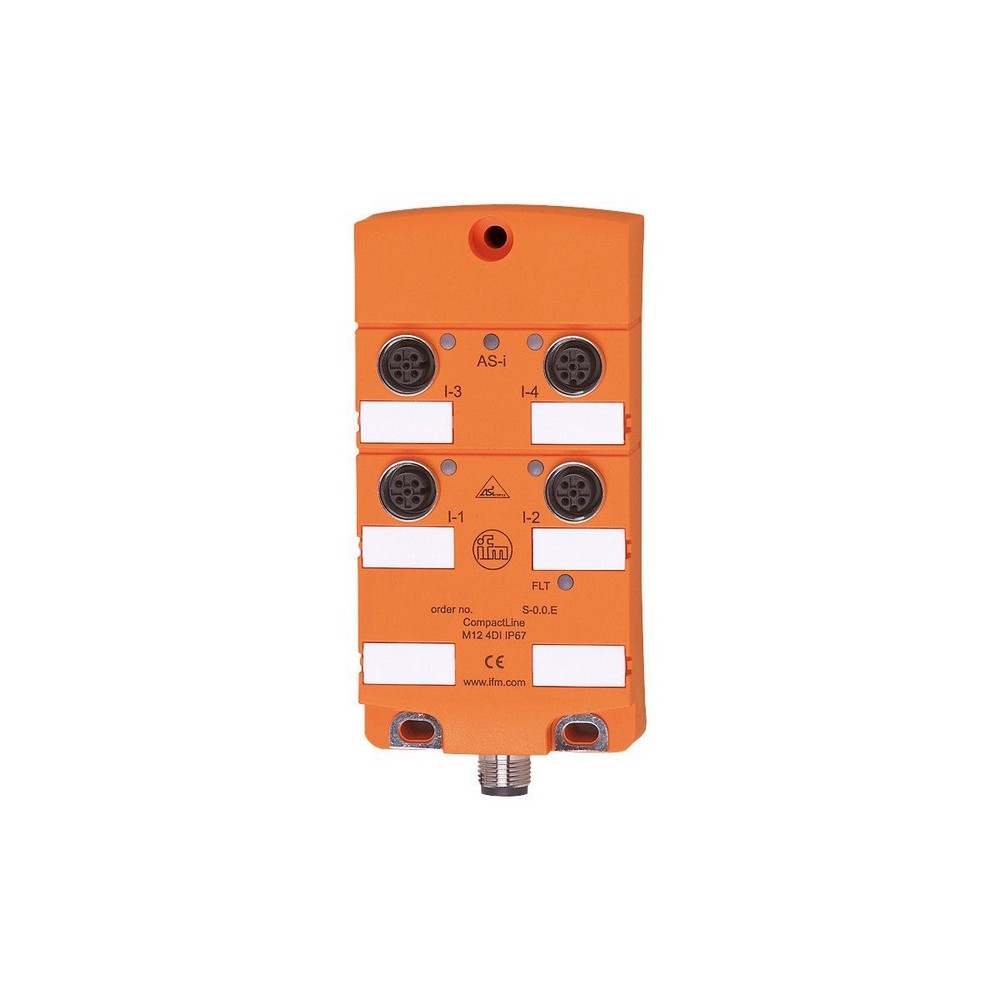

AS-интерфейс модуль CompactLine AC2468

Артикул: AC2468

Ожидается

Под заказ

Код товара	CompactM12 4 DI-Y A/B M12

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC; ("supply class 2" согласно cULus)

Общее потребление тока из AS-i [mA]

250

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

20...30

Макс. суммарный ток нагрузки входов [mA]

200

Ограничение входного тока [mA]

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 62026-2
EN 61000-6-2

AS-i классификация

AS-i версия

2.11 + 3.0

Расширенный режим адресации

да

AS-i профиль

S-0.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

AS-i сертификат

126401

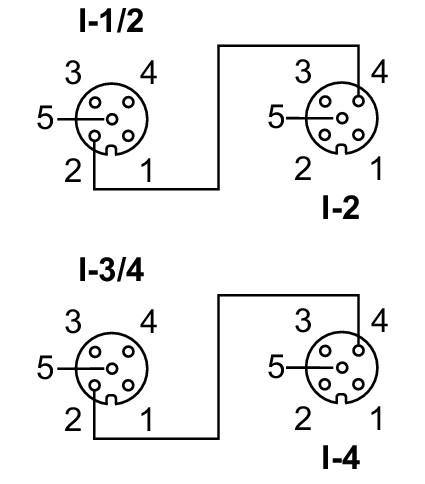

Биты данных


Бит данных	D0	D1	D2	D3
Вход	1	2	3	4
Разъём	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
Контакт	4	2 4	4	2 4

Механические данные

Вес [g]

302,2

Корпус

AS-i питание через M12 разъем

материал

PA (полиамид); Разъём: латунь никелированн.; O-кольцо: FKM

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (необязательные)


Муфта из нержавеющей стали, для установки в случае сильной механической нагрузки , E70402

Примечания


Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I1, I2, I3, I4
Присоединения электрически связаны с кабелем AS-i.

Упаковочная величина

1 шт.

электрическое подключение - Подключение к процессу

Соединение

Разъем: M12

электрическое подключение - AS-i

Разъем: M12

Типовые размеры
