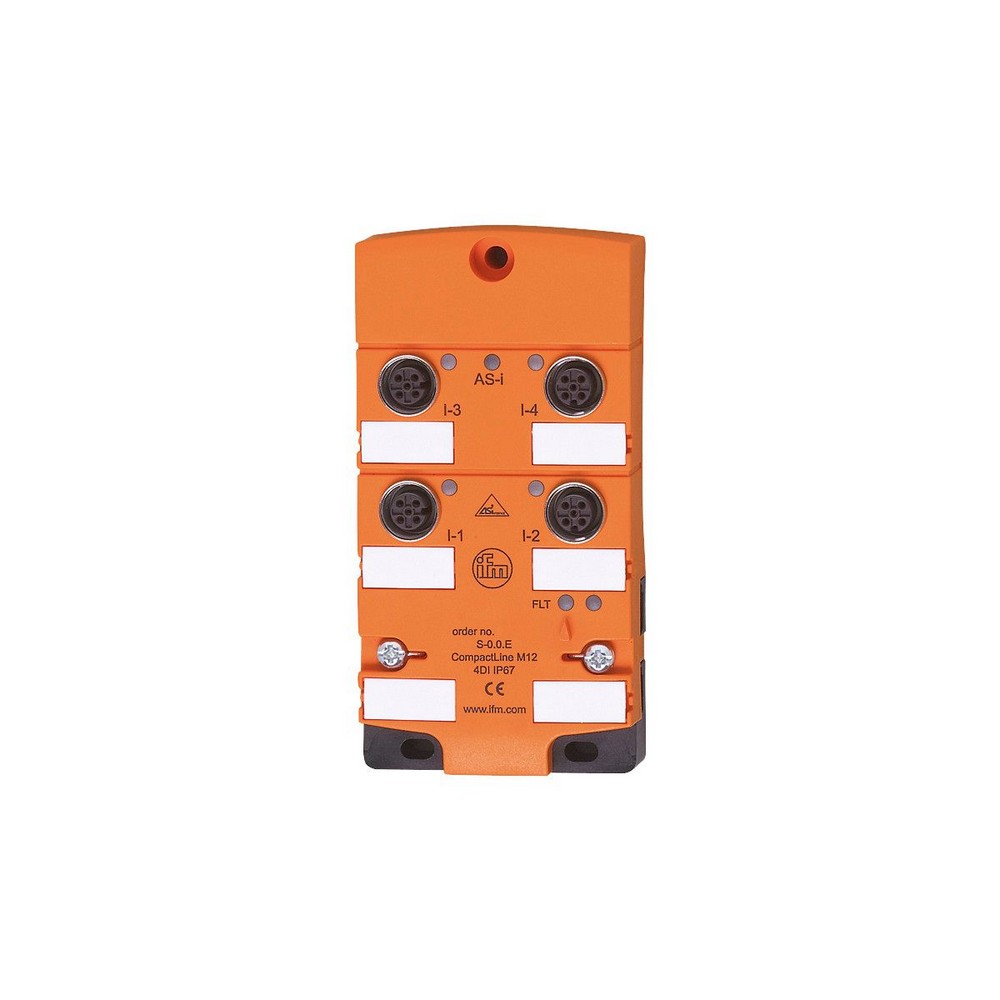

AS-интерфейс модуль CompactLine AC2456

Артикул: AC2456
Ожидается
Под заказ
Код товара CompactM12 4 DI V4A
  • Поделиться:
AS-интерфейс модуль CompactLine AC2456
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]250
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
напряжение питания [V]20...30
Макс. суммарный ток нагрузки входов [mA]200
Ограничение входного тока [mA]15
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67; (при использовании плоских кабелей E7400x / E7401x)
Испытания / одобрения
ЭMC
EN 50295
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iИК-порт для адресации
Расширенный режим адресациида
AS-i профильS-0.A.E
AS-i конфигурация ввода/вывода [hex]0
ID код AS-i [hex]A.E
AS-i сертификат126501
Биты данных
Бит данныхD0D1D2D3
Вход1234
РазъёмI-1I-2I-3I-4
Контакт4444
Механические данные
Вес [g]285,5
Способ монтажаПрямое подключение к плоскому AS-i кабелю
материалPA 6.6; Разъём: нерж. сталь (1.4404 / 316L); резьбовые вставки в нижней части: нерж. сталь (1.4404 / 316L); O-кольцо: EPDM; Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие; винты нерж. сталь (1.4578 / 316Cu)
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (необязательные)
Муфта из нержавеющей стали, для установки в случае сильной механической нагрузки , E70402
Примечания
Упаковочная величина1 шт.
электрическое подключение
Разъем: M12

— RU-RU — AC2456-00 — 12.04.2016

Типовые размеры

Схема подключения

электрическое подключение

Входы
1Питание датчика +
2не используется
3Питание датчика -
4вход данных
5заземление (FE)

Разъем: M12
