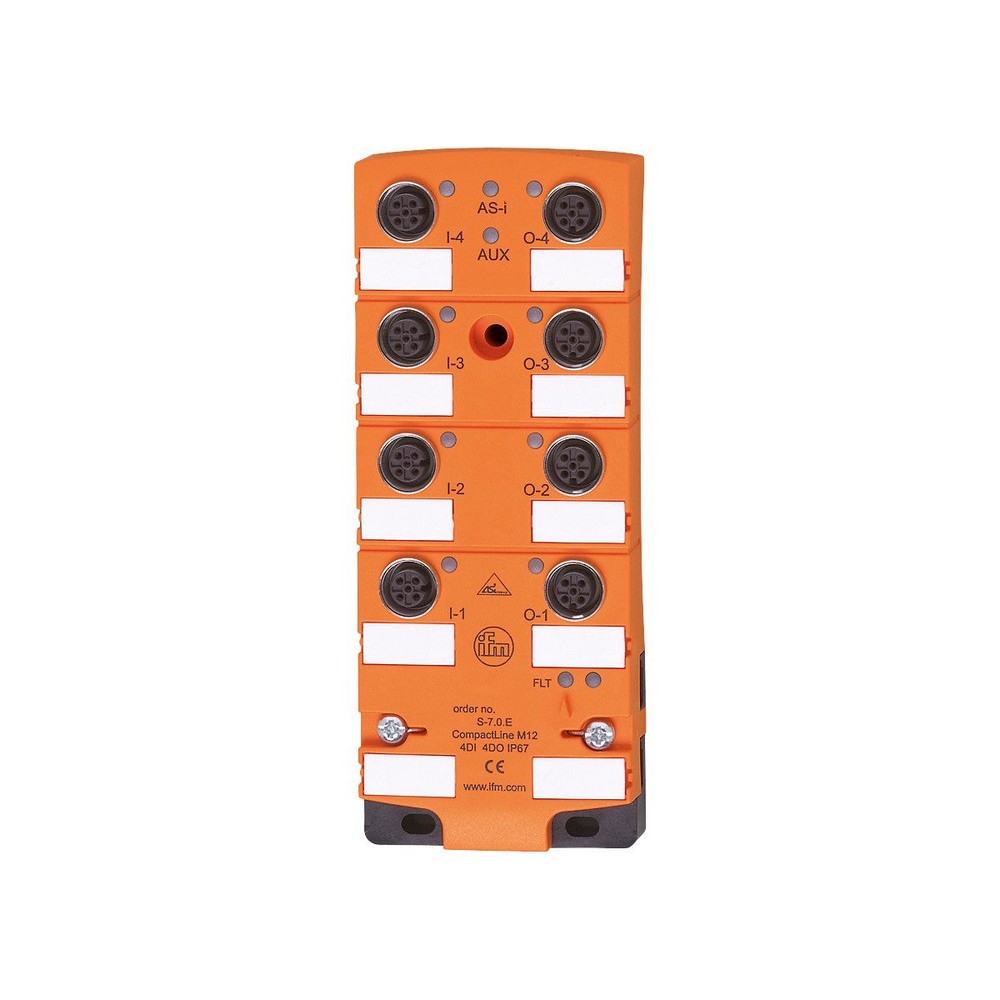

AS-интерфейс модуль CompactLine AC2452

Артикул: AC2452

Ожидается

Под заказ

Код товара	CompactModule 4DI 4DOT M12 V4A

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC; ("supply class 2" согласно cULus)

Общее потребление тока из AS-i [mA]

250

Макс. общая токовая нагрузка [A]

Дополнительное напряжение питания [V]

10...30 DC; (AUX)

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

20...30

Макс. суммарный ток нагрузки входов [mA]

200

Ограничение входного тока [mA]

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Выходы

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC

10...30; (по PELV)

Макс. допустимая токовая нагрузка на каждый выход [mA]

2000; (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))

Защита от короткого замыкания

да

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67; ("тип корпуса 1" в соответствии с cULus; при использовании плоских кабелей E7400x / E7401x)

Испытания / одобрения

ЭMC


EN 50295

AS-i классификация

Адресация AS-i

ИК-порт для адресации

Расширенный режим адресации

нет

AS-i профиль

S-7.0.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

0.E

AS-i сертификат

46001

Биты данных


Бит данных	D0	D1	D2	D3
Вход	1	2	3	4
Разъём	I-1	I-2	I-3	I-4
Контакт	2+4	2+4	2+4	2+4
Выход	1	2	3	4
Разъём	O-1	O-2	O-3	O-4
Контакт	4	4	4	4

Механические данные

Вес [g]

374

Способ монтажа

Прямое подключение к плоскому AS-i кабелю

материал

PA (полиамид); Разъём: нерж. сталь (1.4404 / 316L); резьбовые вставки в нижней части: нерж. сталь (1.4404 / 316L); винты: нерж. сталь (1.4578 / 316Cu); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие; O-кольцо EPDM

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (необязательные)


Муфта из нержавеющей стали, для установки в случае сильной механической нагрузки , E70402

Примечания


Входы и выходы должны быть гальванически изолированы.
Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I1, I2, I3, I4
Присоединения электрически связаны с кабелем AS-i.

Упаковочная величина

1 шт.

электрическое подключение - Выходы

Разъем: M12

электрическое подключение - Входы

Разъем: M12

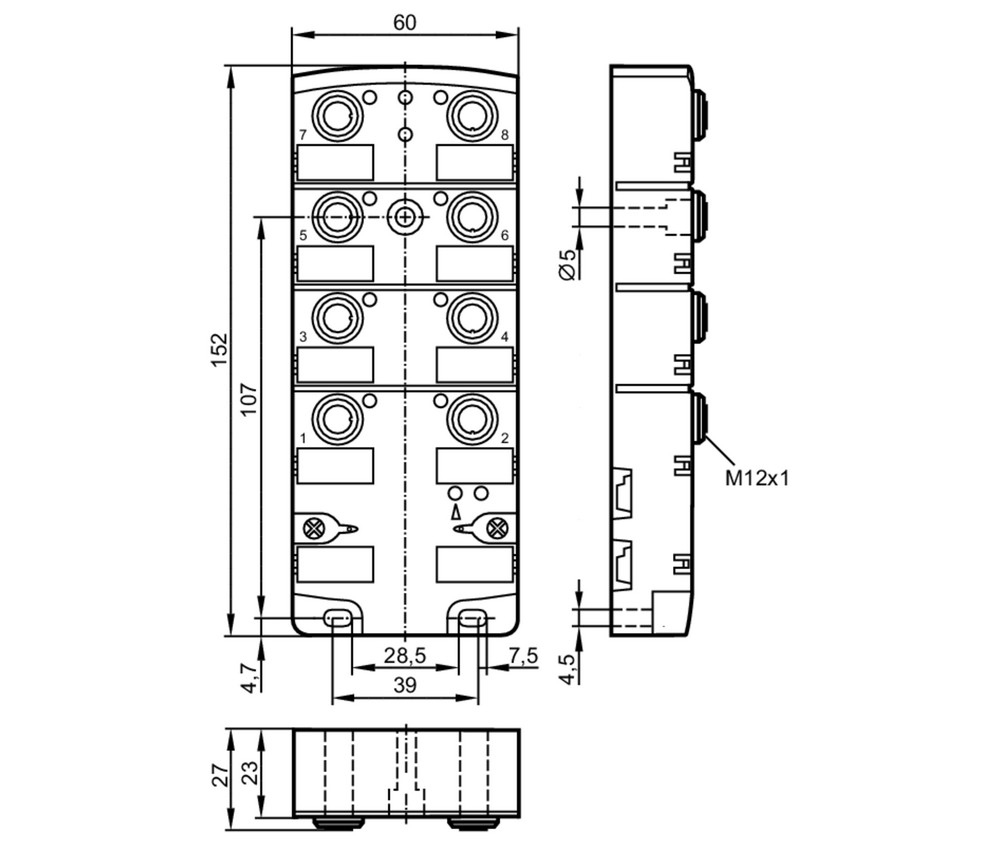

Типовые размеры

Схема подключения

электрическое подключение - Выходы

	Выходы
3	внеш.напряжение AUX -
4	Коммутационный выход
5	заземление (FE)
1, 2	не используется

Разъем: M12

электрическое подключение - Входы

	Входы
1	Питание датчика L+
2+4	вход данных 1 внутренний мост
3	Питание датчика L-
5	заземление

Разъем: M12
