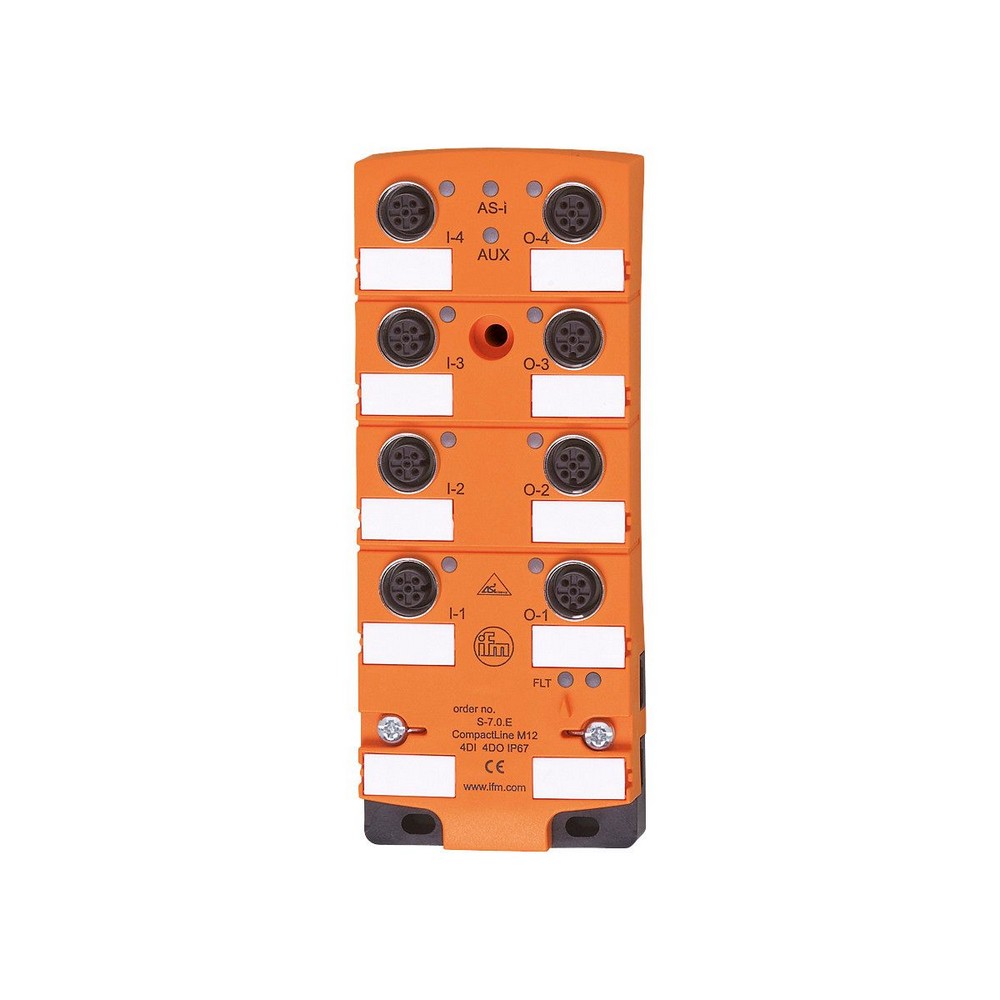

AS-интерфейс модуль CompactLine AC2455

Артикул: AC2455
Ожидается
Под заказ
Код товара CompactM12 4 DI 4 DO V4A
  • Поделиться:
AS-интерфейс модуль CompactLine AC2455
Приложение
ПрименениеТолько для работы с мастерами AS-i с профилем M4
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]250
Макс. общая токовая нагрузка [A]4
Дополнительное напряжение питания [V]10...30 DC; (AUX)
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4; Количество цифровых выходов: 4
Входы
Количество цифровых входов4; (двухсторонний)
Входная цепь цифровых входовPNP
напряжение питания [V]20...30
Макс. суммарный ток нагрузки входов [mA]200
Ограничение входного тока [mA]15
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Выходы
Количество цифровых выходов4
ЦепьPNP
Диапазон напряжения DC10...30; (по PELV)
Макс. допустимая токовая нагрузка на каждый выход [mA]2000; (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))
Защита от короткого замыканияда
Гальваническая развязкада
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67; (при использовании плоских кабелей E7400x / E7401x)
Испытания / одобрения
ЭMC
EN 50295
AS-i классификация
AS-i версия3.0
Адресация AS-iИК-порт для адресации
Расширенный режим адресациида
AS-i профильS-7.A.7
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]A.7
AS-i сертификат126601
Биты данных
Бит данныхD0D1D2D3
Вход1234
РазъёмI-1I-2I-3I-4
Контакт4444
Выход1234
РазъёмO-1O-2O-3O-4
Контакт4444
Механические данные
Вес [g]370
Способ монтажаПрямое подключение к плоскому AS-i кабелю
материалPA 6.6; Разъём: нерж. сталь (1.4404 / 316L); резьбовые вставки в нижней части: нерж. сталь (1.4404 / 316L); O-кольцо: EPDM; Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие; винты нерж. сталь (1.4578 / 316Cu)
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
рукав из нержавеющей стали для установки в местах с сильной механической нагрузкой , E70402
Примечания
Упаковочная величина1 шт.
электрическое подключение - Выходы
Разъем: M12
электрическое подключение - Входы
Разъем: M12

— RU-RU — AC2455-00 — 12.04.2016

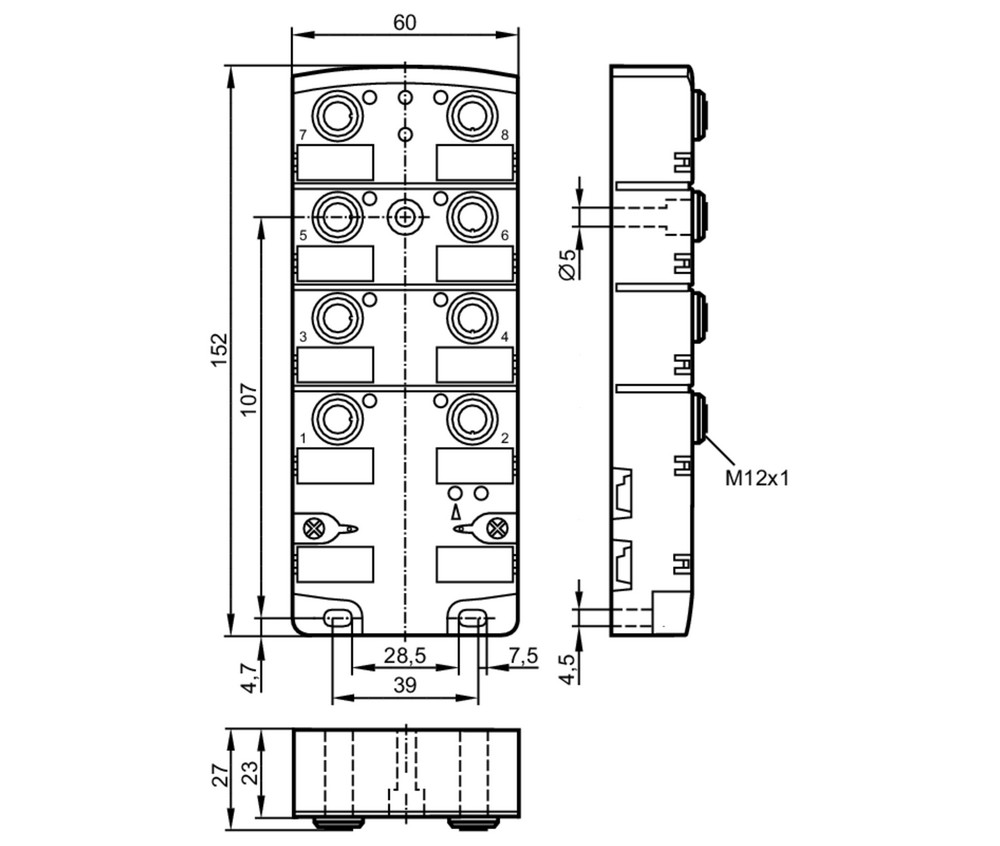

Типовые размеры

Схема подключения

электрическое подключение - Выходы

Выходы
1не используется
2не используется
3внеш.напряжение AUX -
4Коммутационный выход
5заземление (FE)

Разъем: M12

электрическое подключение - Входы

Входы
1Питание датчика +
2не используется
3Питание датчика -
4вход данных
5заземление (FE)

Разъем: M12
