AS-интерфейс модуль печатных плат AC2753

Артикул: AC2753

Ожидается

Под заказ

Код товара	PCB 4DI 3DO T C A/B

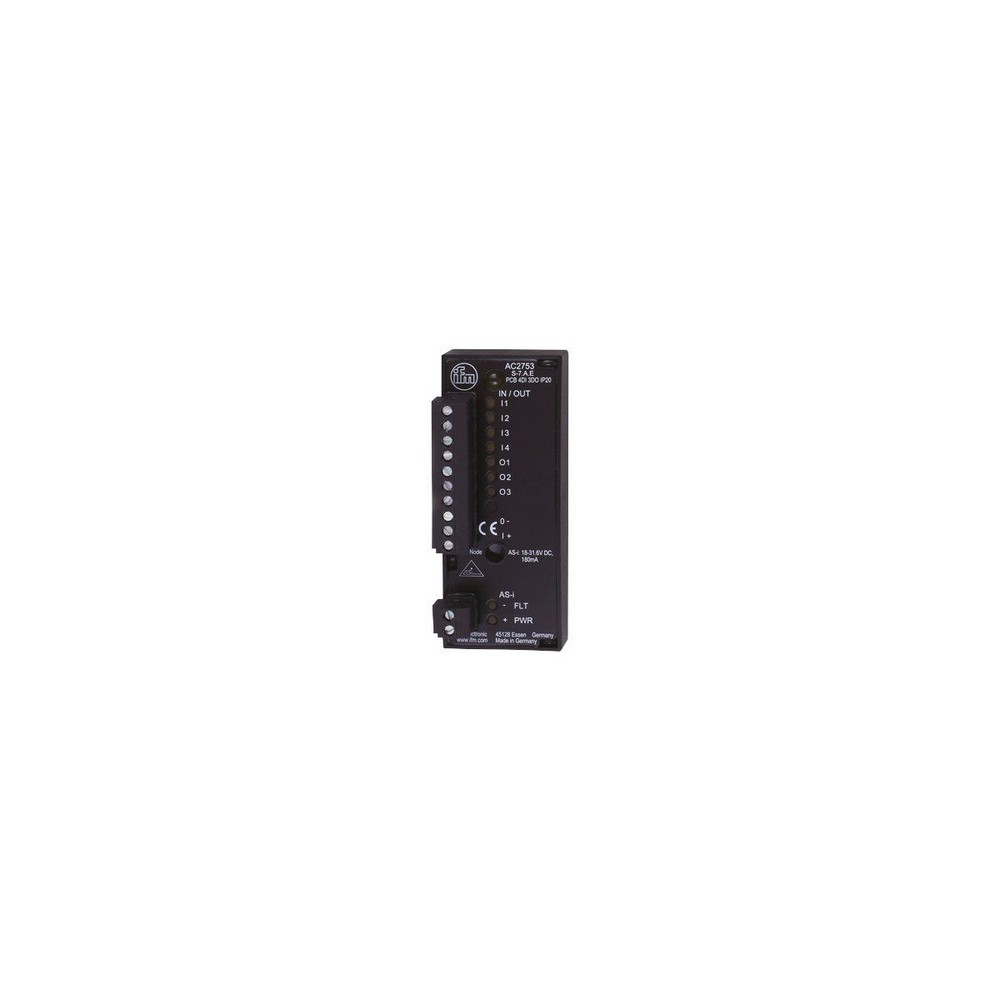

AS-интерфейс модуль печатных плат AC2753

Описание

Электронные данные

Рабочее напряжение [V]

18...31,6 DC

Общее потребление тока из AS-i [mA]

180; (без датчиков: 30 mA; входы и выходы активны: 180 mA)

Класс защиты

III

Макс. общая токовая нагрузка [A]

0,15; (суммарный ток всех выходов и потребления питания датчика от сети AS-i: 150 mA)

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 3

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

18...30

Макс. суммарный ток нагрузки входов [mA]

150

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Выходы

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC

AS-i

Макс. допустимая токовая нагрузка на каждый выход [mA]

100; (категория использования DC-13 (контроль электромагнитов): 2,5 W (IEC 60947-5-1))

Защита от короткого замыкания

да

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...55

Степень защиты

IP 20

Испытания / одобрения

ЭMC


EN 50295

AS-i классификация

AS-i версия

3.0

Расширенный режим адресации

да

AS-i профиль

S-7.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

AS-i сертификат

102401

Механические данные

Вес [g]

Способ монтажа

установка в корпус для монтажа на поверхность

Размеры [mm]

31,1 x 12 x 76,6

материал

корпус: PC экранированный

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Примечания


Функция сторожевого таймера выключает выходы в случае, если на линии AS-i отсутствует связь.
Установите устройство так, чтобы открытые части не могли быть затронуты.
Установка в корпус с размерами 68 x 136 x 53 мм (ДxШxВ), напр. Schneider Electric Harmony, XALD03, XALD04
Не подключайте какую-либо из следующих точек к внешнему напряжению:
0-, I+, I1, I2, I3, I4
Присоединения электрически связаны с кабелем AS-i.
можно использовать при высоте до 2000 метров над уровнем моря

Упаковочная величина

1 шт.

электрическое подключение

винтовые клеммы:

Типовые размеры

Схема подключения

электрическое подключение

винтовые клеммы:

I1	Дискретный входной сигнал датчик 1
I2	Дискретный входной сигнал датчик 2
I3	Дискретный входной сигнал датчик 3
I4	Дискретный входной сигнал датчик 4
O1	Коммутационный выход привод 1
O2	Коммутационный выход привод 2
O3	Коммутационный выход привод 3
0-	питание датчиков и исполнительной аппаратуры 0 V
I+	питание датчиков и исполнительной аппаратуры 24 V
AS-i - (FLT)	AS-i -
AS-i + (PWR)	AS-i +
