AS-интерфейс модуль печатных плат AC2729

Артикул: AC2729
Ожидается
Под заказ
Код товара AS-i pcb 2-DI/1-DO
  • Поделиться:
AS-интерфейс модуль печатных плат AC2729
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Потребление тока [mA] 50
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2
Входы
Количество цифровых входов2
Входная цепь цифровых входовPNP
напряжение питания [V]24
Входной ток High [mA]> 5
Аналоговые входы защищены от короткого замыканиянет
Питание выходов датчикаAS-i
Выходы
Диапазон напряжения DCAS-i
Макс. допустимая токовая нагрузка на каждый выход [mA]10
Защита от короткого замыканиянет
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Степень защиты-; (в зависимости от корпуса)
Испытания / одобрения
ЭMC
EN 50295
MTTF [годы]842
AS-i классификация
AS-i версия2.11 + 3.0
Расширенный режим адресациида
AS-i профильS-7.A.E
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]A.E
AS-i сертификат75101
Биты данных
Бит данныхD0D1D2D3
НаименованиеI-1 / O-1I-2--
Механические данные
Вес [g]58,5
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Примечания
Упаковочная величина1 шт.

— RU-RU — AC2729-00 — 31.08.2006

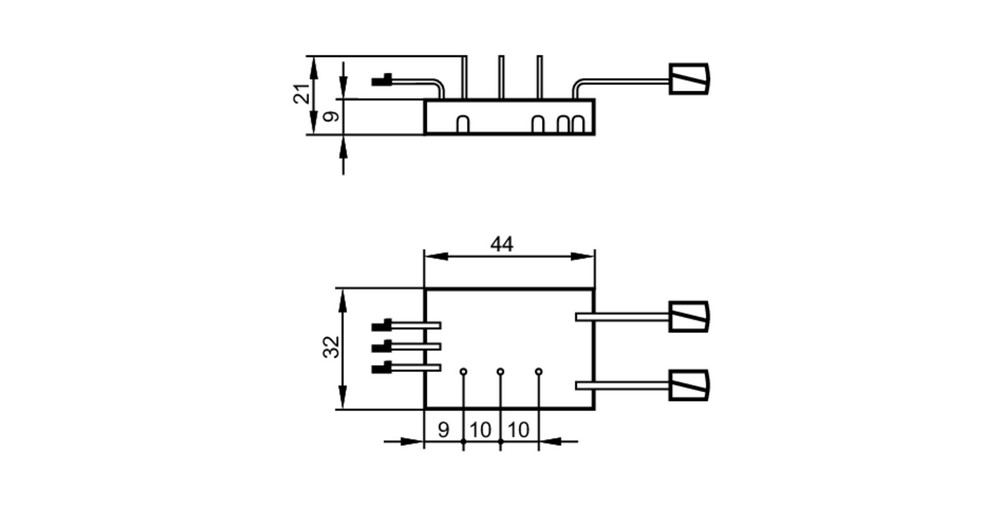

Типовые размеры

Схема подключения

электрическое подключение

AS-i +коричневый
AS-i -синий
I1черный
I2черный
O1красный
