AS-i ClassicLine модуль с технологией быстрого монтажа AC5218

Артикул: AC5218

Ожидается

Под заказ

Код товара	ClassicLine 2AO C IP67

AS-i ClassicLine модуль с технологией быстрого монтажа AC5218

Описание

Электронные данные

Рабочее напряжение [V]

18...31,6 DC; ("supply class 2" согласно cULus)

Общее потребление тока из AS-i [mA]

Защита от переполюсовки

да

Дополнительное напряжение питания [V]

16...30 DC; (AUX)

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Макс. падение напряжения при номинальном токе [V]

Разрешение аналогового выхода

Точность/ погрешность

Погрешность измерения [% от конечного значения]

0,5

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 50295
EN 61000-6-2
EN 61000-6-3

MTTF [годы]

125

AS-i классификация

AS-i версия

2.11 + 3.0

Расширенный режим адресации

нет

AS-i профиль

S-7.3.5

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

3.5

AS-i сертификат

124001

Биты параметров


Бит параметра	Функция
P0	аналоговый выход с самоконтролем	: 1	активирован	* / 0	отключен
P1	канал для индикации периферийной ошибки	1: 1	активирован	* / 0	отключен
P2	канал для индикации периферийной ошибки	2: 1	активирован	* / 0	отключен
P3	не используется	: 1	значение по умолчанию

Механические данные

Вес [g]

183

материал

PA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный Напряжение AS-i / 24 V AUX
ошибки	светодиод, красный
Функция	светодиод, жёлтый каналы AO1, AO2

Принадлежности

Принадлежности (поставляются в комплекте)


нижняя часть

Принадлежности (необязательные)


Защитный колпачок: M12, E73004

Примечания


Между AS-i и AUX и между AS-i и аналоговыми выходами есть гальваническая развязка.
Питание актуатора на контакте 1 и 3 может использоваться для питания актуаторов.
3-проводное подключение возможно через внешнее соединение.

Упаковочная величина

1 шт.

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

Разъем: M12

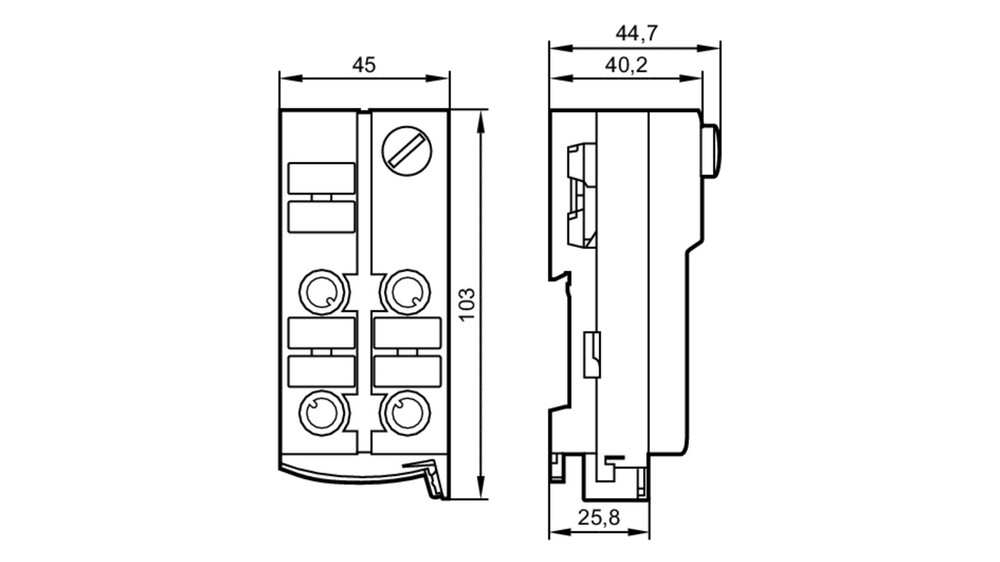

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

	Аналоговый выход
1	Питание привода + 24 V
2	Аналоговый выход AO +
3	Питание привода 0 V
4	Аналоговый выход AO -
5	заземление FE

Разъем: M12
