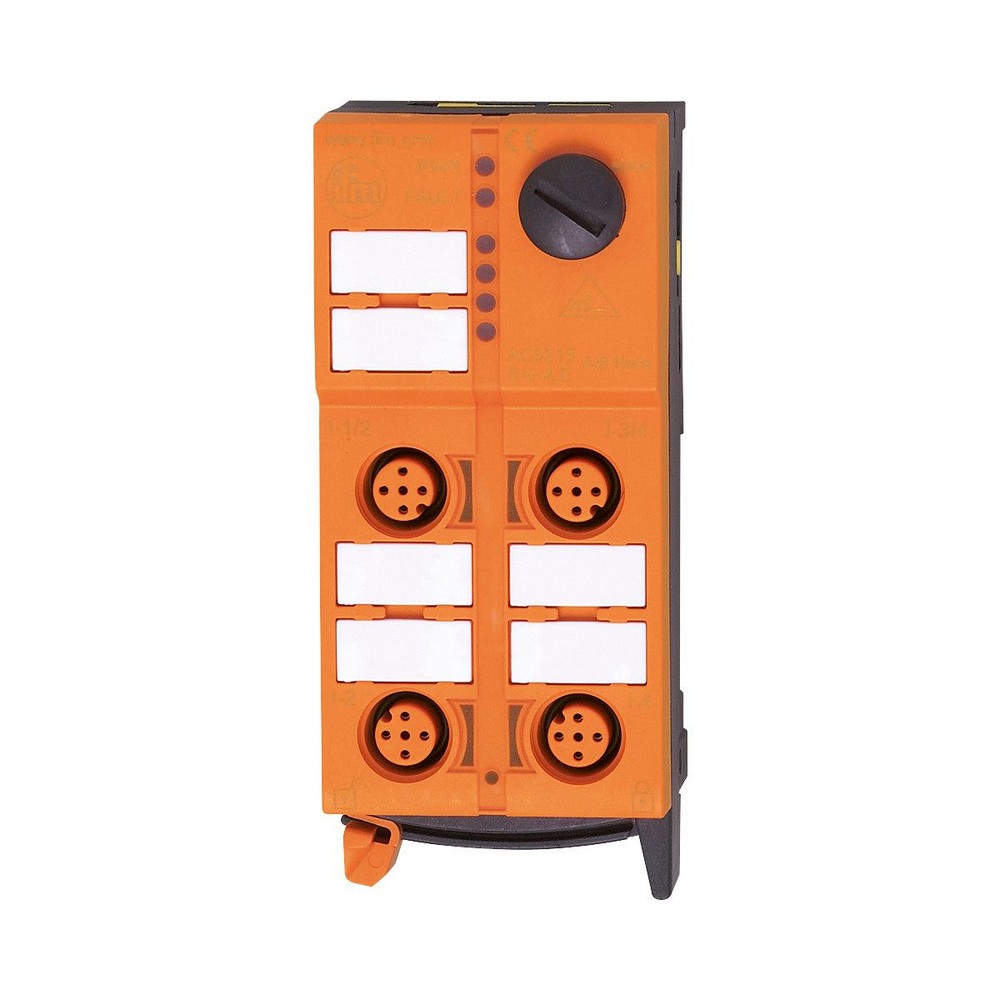

AS-i ClassicLine модуль с технологией быстрого монтажа AC5202

Артикул: AC5202
Ожидается
Под заказ
Код товара ClassicLine 2 x (1 DI/1 DO)
  • Поделиться:
AS-i ClassicLine модуль с технологией быстрого монтажа AC5202
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]250
Макс. общая токовая нагрузка [A]0,2
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2; Количество цифровых выходов: 2
Входы
Количество цифровых входов2
Входная цепь цифровых входовPNP
напряжение питания [V]18...30
Макс. суммарный ток нагрузки входов [mA]200; (ток нагрузки для всех входов и выходов: 200 mA)
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Выходы
Количество цифровых выходов2
Диапазон напряжения DC18...30
Макс. допустимая токовая нагрузка на каждый выход [mA]200; (ток нагрузки для всех входов и выходов: 200 mA)
Защита от короткого замыканияда
Гальваническая развязканет
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
IEC 61000-6-2
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациида
AS-i профильS-B.A.E
AS-i конфигурация ввода/вывода [hex]B
ID код AS-i [hex]A.E
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Вход--I-3I-4
Разъём--I-3/O-1I-4/O-2
Контакт--44
ВыходO-1 ; O-1O-2 ; O-2--
РазъёмI-3/O-1 ; O-1I-4/O-2 ; O-2--
Контакт2 ; 42 ; 4--
Механические данные
Вес [g]182,5
материалPA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Защитный колпачок: M12, E73004
Примечания
Упаковочная величина1 шт.
электрическое подключение
быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
электрическое подключение - Входы/выходы
СоединениеРазъем: M12

— RU-RU — AC5202-01 — 26.06.2017

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

Выходы
Разъём O-1
1не используется
2не используется
3Напряжение L-
4Коммутационный выход 1
5не используется
Разъём O-2
1не используется
2не используется
3Напряжение L-
4Коммутационный выход 2
5не используется

электрическое подключение - Входы/выходы

Соединение

Вход / Выход
Разъём I-3/O-1
1Питание датчика L+
2Коммутационный выход 1
3Питание датчика L- / Выход -
4вход данных 3
5не используется
Разъём I-4/O-2
1Питание датчика L+
2Коммутационный выход 2
3Питание датчика L- / Выход -
4вход данных 4
5не используется
