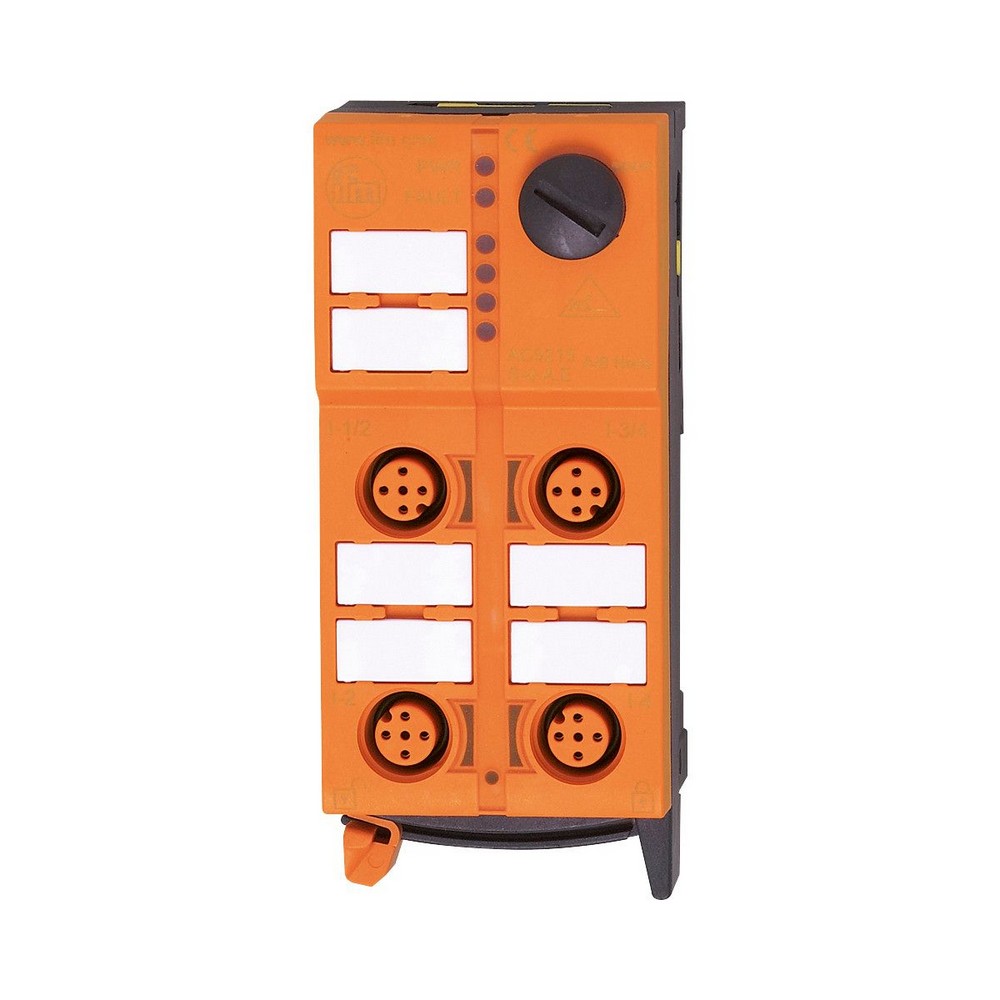

AS-i ClassicLine модуль с технологией быстрого монтажа AC5226

Артикул: AC5226
Ожидается
Под заказ
Код товара ClassicLine 4AI C AUX IP67
  • Поделиться:
AS-i ClassicLine модуль с технологией быстрого монтажа AC5226
Электронные данные
Рабочее напряжение [V]18...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]50
Защита от переполюсовкида
Макс. общая токовая нагрузка [A]2
Дополнительное напряжение питания [V]16...30 DC; (AUX)
Входы/выходы
Количество входов и выходовКоличество аналоговых входов: 4
Входы
Количество аналоговых входов4; (Anschluss von 2-, 3-, 4-Draht-Sensoren)
Аналоговый вход (ток) [mA]4...20
Макс. падение напряжения при номинальном токе [V]10
Аналоговые входы защищены от короткого замыканияда
Разрешение аналогового входа12 bit
Питание выходов датчикаAUX
Точность/ погрешность
Погрешность измерения [% от конечного значения]0,5 *)
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
EN 61000-6-2
EN 61000-6-3
MTTF [годы]105
AS-i классификация
AS-i версия2.11 + 3.0
Расширенный режим адресациинет
AS-i профильS-7.3.E
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]3.E
AS-i сертификат123501
Механические данные
Вес [g]188
Способ монтажаПрямое подключение к плоскому AS-i кабелю
материалPA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный Напряжение AS-i
ошибкисветодиод, красный
Функциясветодиод, жёлтый каналы AI1...AI4
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Защитный колпачок: M12, E73004
Примечания
Примечания
Между AS-i и AUX и между AS-i и аналоговыми входами есть гальваническая развязка.
Питание актуатора на контактах 1 и 3 можно использовать для питания датчиков.
3-проводное подключение возможно через внешнее соединение.
Упаковочная величина1 шт.
электрическое подключение
быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
Разъем: M12

— RU-RU — AC5226-00 — 07.04.2015

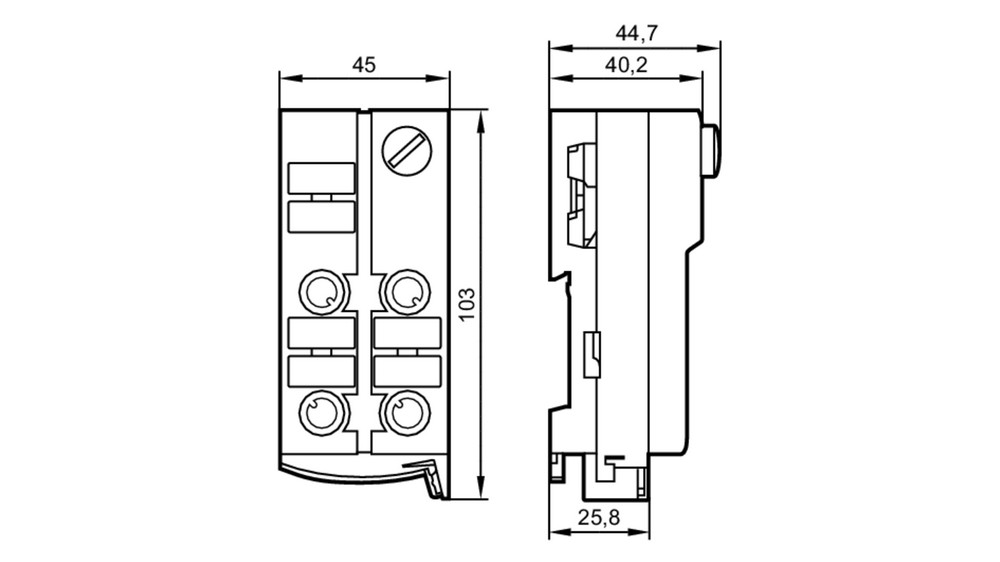

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

1Питание датчика +24V
2аналоговый вход AI +
3Питание датчика 0V
4аналоговый вход AI -
5заземление

Разъем: M12
