AS-i ClassicLine модуль с технологией быстрого монтажа AC5290

Артикул: AC5290
Ожидается
Под заказ
Код товара ClassicLine 4DI-Y AUX IP67
  • Поделиться:
AS-i ClassicLine модуль с технологией быстрого монтажа AC5290
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]30
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
напряжение питания [V]20...30; (через плоский кабель)
Макс. суммарный ток нагрузки входов [mA]1000
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикапо PELV
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
IEC 61000-6-2
MTTF [годы]225
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациида
AS-i профильS-0.A.E
AS-i конфигурация ввода/вывода [hex]0
ID код AS-i [hex]A.E
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Вход1234
РазъёмI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Контакт42 442 4
Биты параметров
Бит параметраНаименование
P0не используется
P1индикация периферийной ошибки: 1 активирован* / 0 отключен
P2не используется
P3не используется
Механические данные
Вес [g]173
Способ монтажаПрямое подключение к плоскому AS-i кабелю
материалPA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный Напряжение AUX > 7 V
ошибкисветодиод, красный AUX 15 V ± 2 V
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Защитный колпачок: M12, E73004
Примечания
Упаковочная величина1 шт.
электрическое подключение
Соединениебыстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
СоединениеРазъем: M12

— RU-RU — AC5290-00 — 18.07.2012

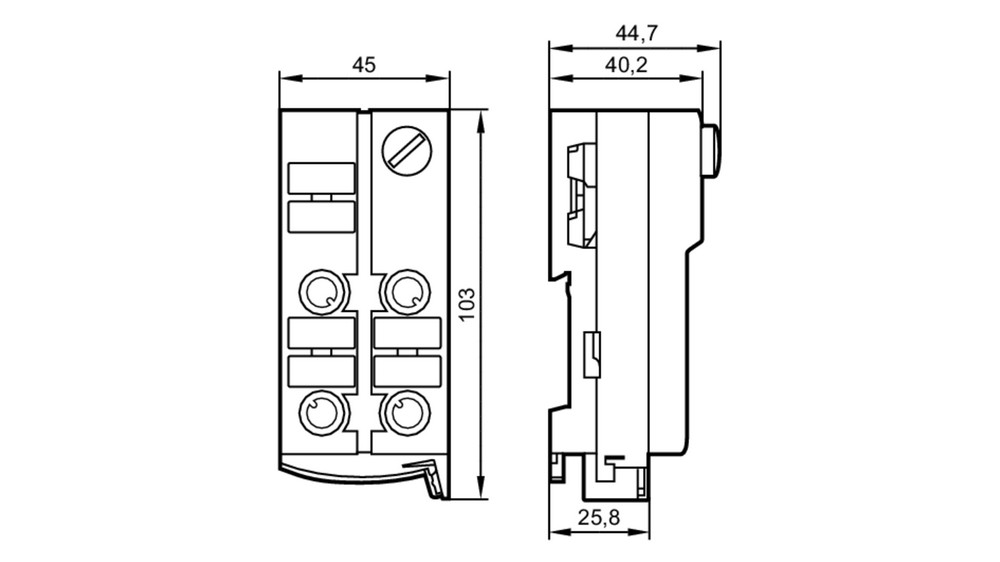

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

Соединение

Входы
Разъём I-1/2
1Питание датчика L+
2вход данных 2
3Питание датчика L-
4вход данных 1
5не используется
Разъём I-2
1Питание датчика L+
2не используется
3Питание датчика L-
4вход данных 2
5не используется
Разъём I-3/4
1напряжение питания L+
2вход данных 4
3Питание датчика L-
4вход данных 3
5не используется
Разъём I-4
1Питание датчика L+
2не используется
3Питание датчика L-
4вход данных 4
5не используется
