AS-i ClassicLine модуль с технологией быстрого монтажа AC5223

Артикул: AC5223
Ожидается
Под заказ
Код товара ClassicLine 2AI C IP67
  • Поделиться:
AS-i ClassicLine модуль с технологией быстрого монтажа AC5223
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]250
Входы/выходы
Количество входов и выходовКоличество аналоговых входов: 2
Входы
Количество аналоговых входов2; (Anschluss von 2- und 4-Draht-Sensoren)
Аналоговый вход (ток) [mA]4...20
Макс. падение напряжения при номинальном токе [V]10
Аналоговые входы защищены от короткого замыканияда
Разрешение аналогового входа12 bit
Питание выходов датчикаAS-i
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
MTTF [годы]174
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациинет
AS-i профильS-7.3.D
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]3.D
AS-i сертификат в стадии подготовкида
Механические данные
Вес [g]186,5
Способ монтажаПрямое подключение к плоскому AS-i кабелю
материалPA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный Напряжение AS-i
ошибкисветодиод, красный
Функциясветодиод, жёлтый каналы AI1, AI2
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Защитный колпачок: M12, E73004
Примечания
Примечания
Модуль питается исключительно через желтый кабель AS-i.
При подключении 2- или 3-проводного датчика без собственного питания, необходимо обеспечить внешнее соединение между контактом 3 и 4.
Входы (контакты 2 и 4) электрически отделены и не имеют присоединения к AS-i.
Упаковочная величина1 шт.
электрическое подключение
быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
Разъем: M12

— RU-RU — AC5223-00 — 17.06.2013

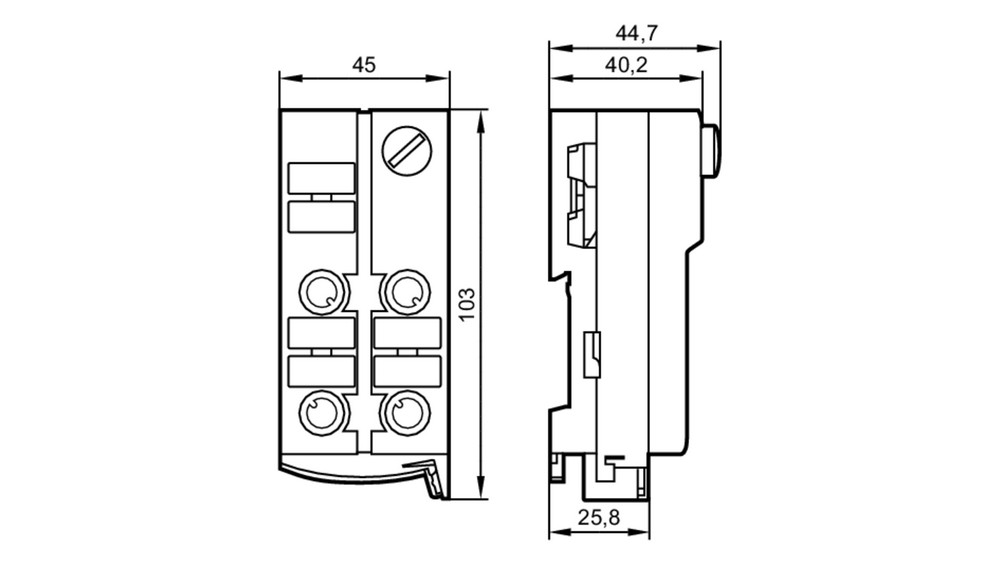

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

1Питание датчика +24V
2аналоговый вход AI +
3Питание датчика 0V
4аналоговый вход AI -
5заземление

Разъем: M12
