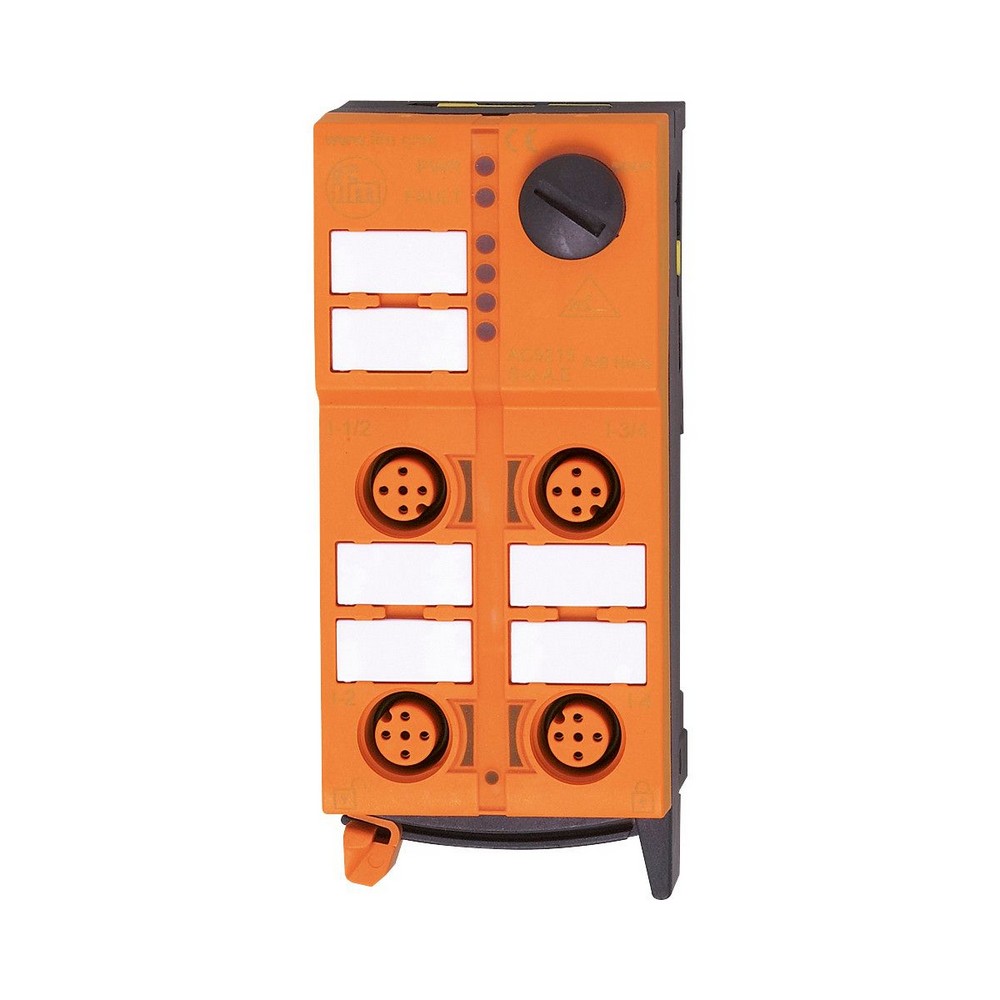

AS-i ClassicLine модуль с технологией быстрого монтажа AC515A

Артикул: AC515A
Ожидается
Под заказ
Код товара ClassicLine 4DI-Y II 3D
  • Поделиться:
AS-i ClassicLine модуль с технологией быстрого монтажа AC515A
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Общее потребление тока из AS-i [mA]250
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
Напряжение питания [V]18...30; (через плоский кабель)
Макс. суммарный ток нагрузки входов [mA]200
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Условия эксплуатации
Температура окружающей среды [°C]-10...50
Степень защитыIP 50
Испытания / одобрения
Маркировка АТЕХII 3D Ex tc IIIB T80°C Dc X IP50
ЭMC
EN 50295
IEC 61000-6-2
MTTF [годы]405
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациида
AS-i профильS-0.A.E
AS-i конфигурация ввода/вывода [hex]0
ID код AS-i [hex]A.E
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Вход1234
РазъёмI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Контакт42 442 4
Механические данные
Вес [g]228
Способ монтажаПрямое подключение к плоскому AS-i кабелю
МатериалPA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Защитный колпачок: M12, E73004
Защитный кожух, E7000A
Примечания
Примечания
Должна быть выполнена механическая защита
В обратном случае прибор должен быть установлен вместе с противоударным защитным корпусом (E7000A).
Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I-1/2, I-2, I-3/4, I-4
Присоединения электрически связаны с кабелем AS-i.
Упаковочная величина1 шт.
электрическое подключение
Соединениебыстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
СоединениеРазъем: M12

— RU-RU — AC515A — 21.08.2012

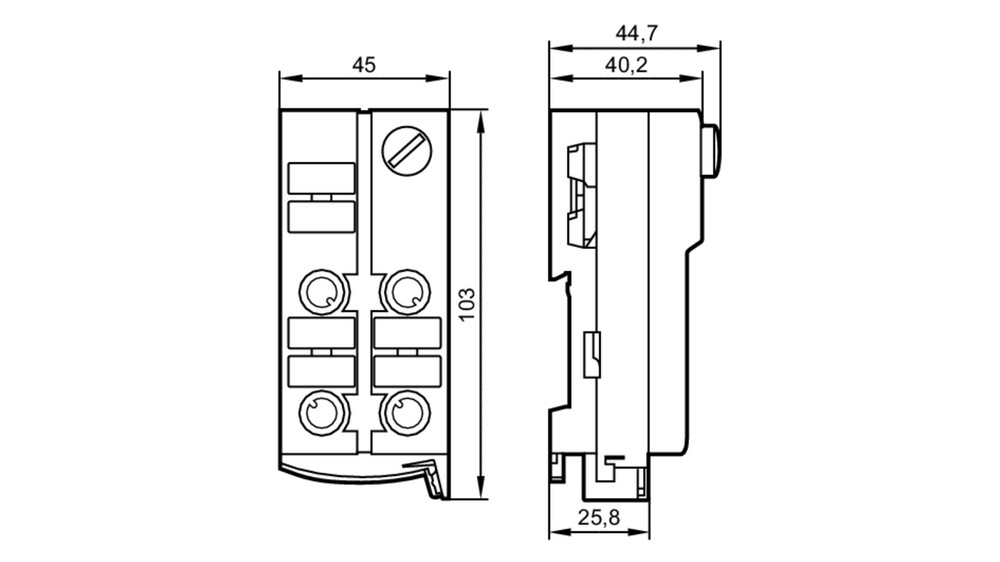

Типовые размеры

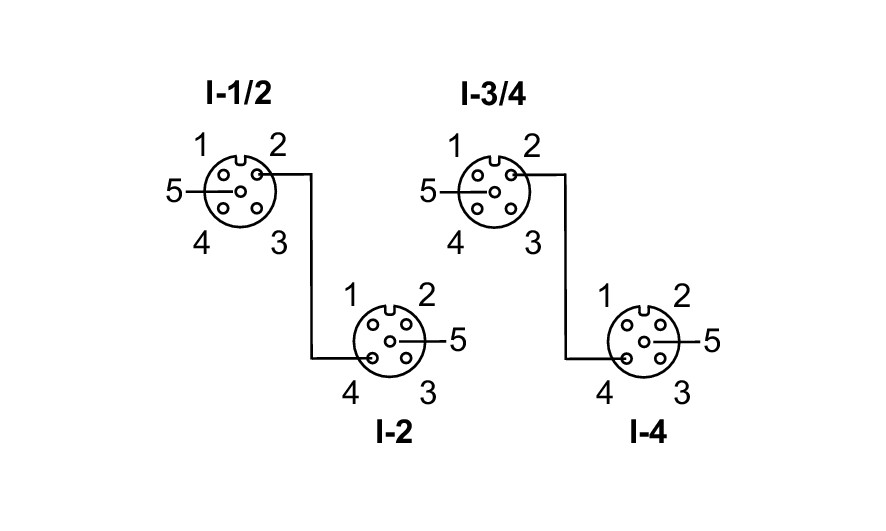

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

Соединение

Входы
Разъём I-1/2
1Питание датчика L+
2вход данных 2
3Питание датчика L-
4вход данных 1
5не используется
Разъём I-2
1Питание датчика L+
2не используется
3Питание датчика L-
4вход данных 2
5не используется
Разъём I-3/4
1напряжение питания L+
2вход данных 4
3Питание датчика L-
4вход данных 3
5не используется
Разъём I-4
1Питание датчика L+
2не используется
3Питание датчика L-
4вход данных 4
5не используется
