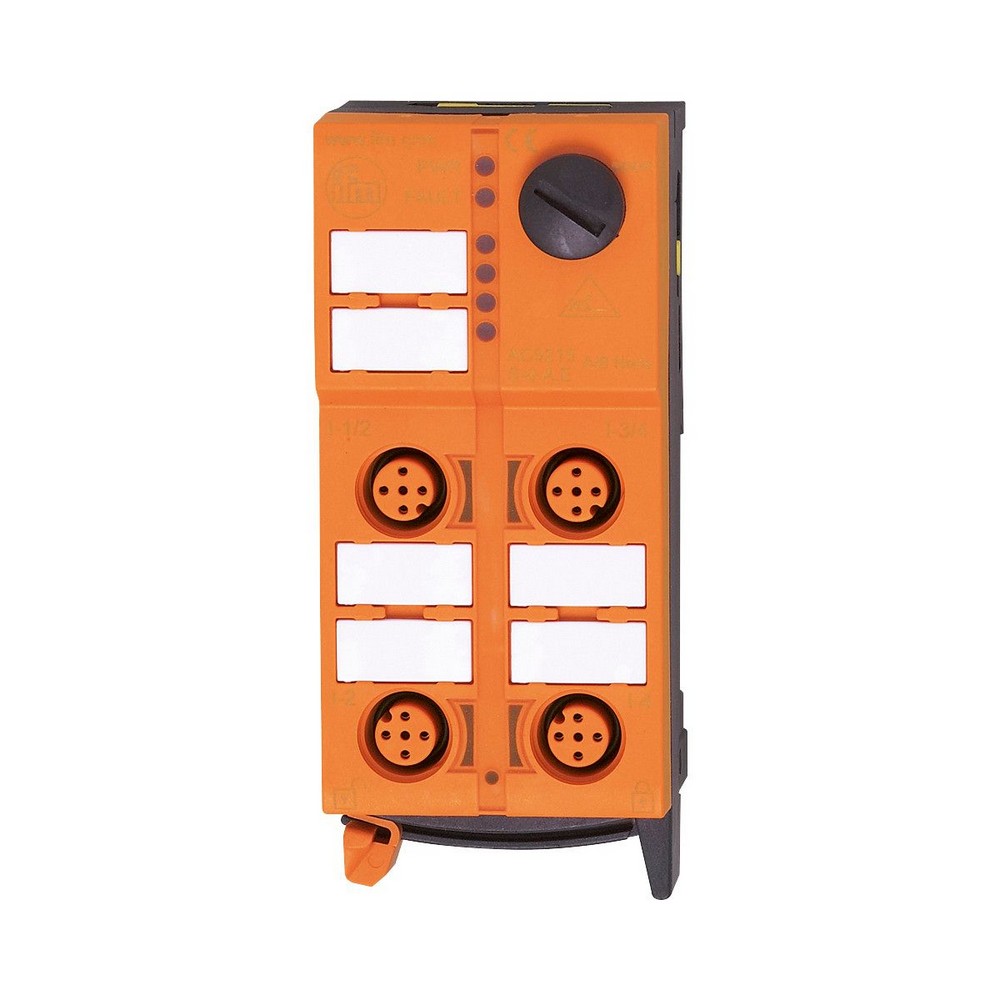

AS-i ClassicLine модуль с технологией быстрого монтажа AC507A

Артикул: AC507A
Ожидается
Под заказ
Код товара ClassicLine 2DI 2DO-Y II 3D
  • Поделиться:
AS-i ClassicLine модуль с технологией быстрого монтажа AC507A
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Общее потребление тока из AS-i [mA]150
Макс. общая токовая нагрузка [A]4
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2; Количество цифровых выходов: 2
Входы
Количество цифровых входов2
Входная цепь цифровых входовPNP
Напряжение питания [V]18...30; (через плоский кабель)
Макс. суммарный ток нагрузки входов [mA]100
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Выходы
Количество цифровых выходов2
ЦепьPNP
Диапазон напряжения DC15...30; (по PELV; через плоский кабель)
Макс. допустимая токовая нагрузка на каждый выход [mA]2000; (категория использования DC-13 (контроль электромагнитов): 40 W (IEC 60947-5-1))
Защита от короткого замыканияда
Гальваническая развязкада
Условия эксплуатации
Температура окружающей среды [°C]-10...50
Степень защитыIP 50
Испытания / одобрения
Маркировка АТЕХII 3D Ex tc IIIB T80°C Dc X IP50
ЭMC
EN 50295
IEC 61000-6-2
MTTF [годы]188
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациинет
AS-i профильS-3.0.E
AS-i конфигурация ввода/вывода [hex]3
ID код AS-i [hex]0.E
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Вход12--
РазъёмI-1I-2--
Контакт2+42+4--
Выход--34
Разъём--O-3/4O-3/4 O-4
Контакт--42 4
Механические данные
Вес [g]241
Способ монтажаПрямое подключение к плоскому AS-i кабелю
МатериалPA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Защитный колпачок: M12, E73004
Защитный кожух, E7000A
Примечания
Примечания
Должна быть выполнена механическая защита
В обратном случае прибор должен быть установлен вместе с противоударным защитным корпусом (E7000A).
Входы и выходы должны быть гальванически изолированы.
Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I1, I2
Присоединения электрически связаны с кабелем AS-i.
Упаковочная величина1 шт.
электрическое подключение
быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
электрическое подключение - Выходы
СоединениеРазъем: M12
электрическое подключение - Входы
Разъем: M12

— RU-RU — AC507A — 02.07.2013

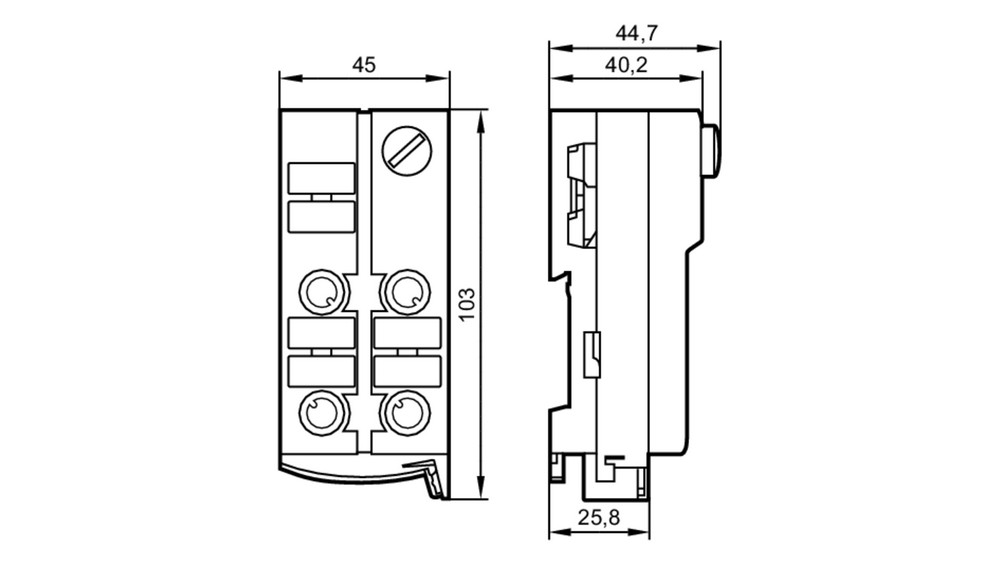

Типовые размеры

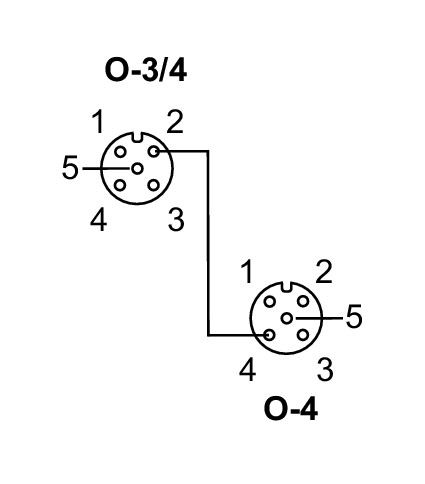

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

электрическое подключение - Выходы

Соединение

Выходы
Разъём O-3/4
1не используется
2Коммутационный выход 4
3внеш.напряжение AUX -
4Коммутационный выход 3
5не используется
Разъём O-4
1не используется 4
2не используется
3внеш.напряжение AUX -
4Коммутационный выход 4
5не используется

Разъем: M12

электрическое подключение - Входы

Входы
1Питание датчика L+
2+4вход данных внутренний мост
3Питание датчика L-
5не используется

Разъем: M12
