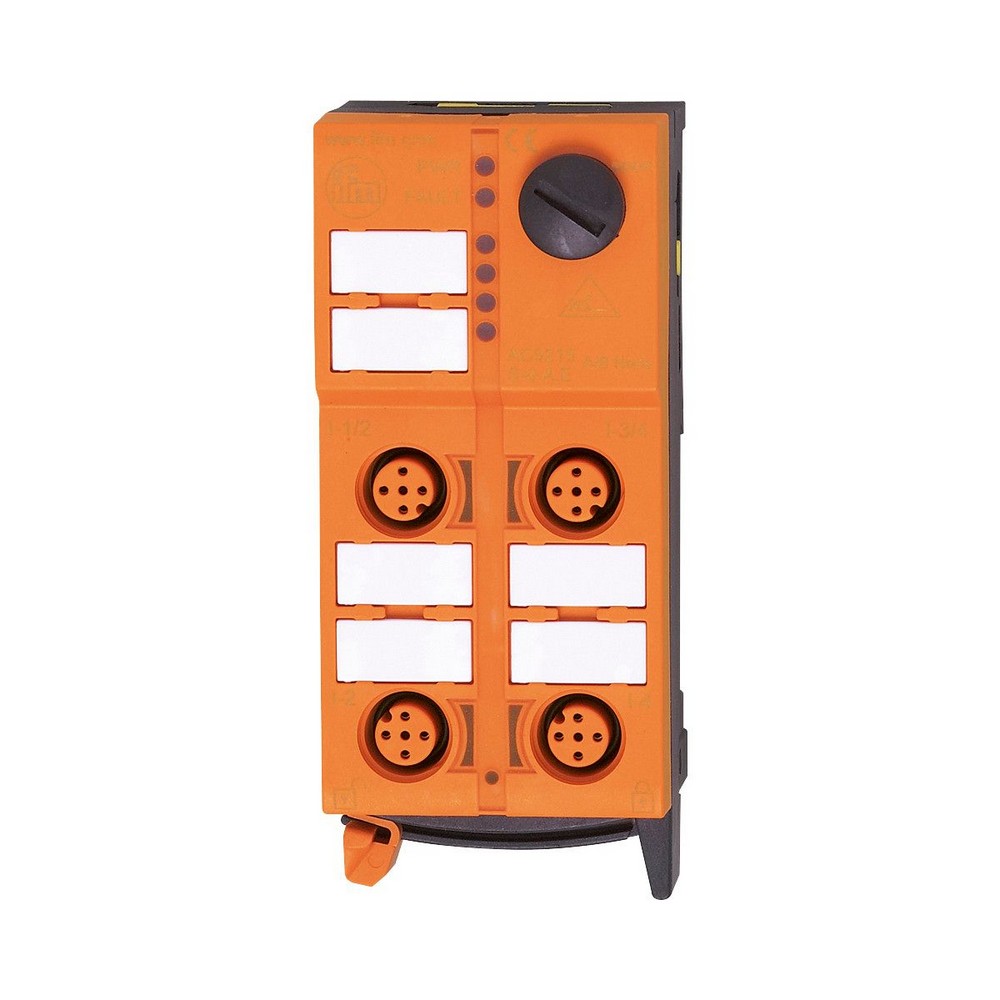

AS-i ClassicLine модуль с технологией быстрого монтажа AC505A

Артикул: AC505A

Ожидается

Под заказ

Код товара	ClassicLine 4DI II 3D

AS-i ClassicLine модуль с технологией быстрого монтажа AC505A

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

250

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

Напряжение питания [V]

18...30; (через плоский кабель)

Макс. суммарный ток нагрузки входов [mA]

200

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Условия эксплуатации

Температура окружающей среды [°C]

-10...50

Степень защиты

IP 50

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIB T80°C Dc X IP50

ЭMC


EN 50295
IEC 61000-6-2

MTTF [годы]

404

AS-i классификация

AS-i версия

2.11 + 3.0

Адресация AS-i

разъем для адресации

Расширенный режим адресации

нет

AS-i профиль

S-0.0.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

0.E

AS-i сертификат в стадии подготовки

да

Биты данных


Бит данных	D0	D1	D2	D3
Вход	1	2	3	4
Разъём	I-1	I-2	I-3	I-4
Контакт	2+4	2+4	2+4	2+4

Механические данные

Вес [g]

221,8

Способ монтажа

Прямое подключение к плоскому AS-i кабелю

Материал

PA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
ошибки	светодиод, красный
Функция	светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


нижняя часть

Принадлежности (необязательные)


Защитный колпачок: M12, E73004
Защитный кожух, E7000A

Примечания


Должна быть выполнена механическая защита
В обратном случае прибор должен быть установлен вместе с противоударным защитным корпусом (E7000A).
Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I1, I2, I3, I4
Присоединения электрически связаны с кабелем AS-i.

Упаковочная величина

1 шт.

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

Разъем: 4 x M12

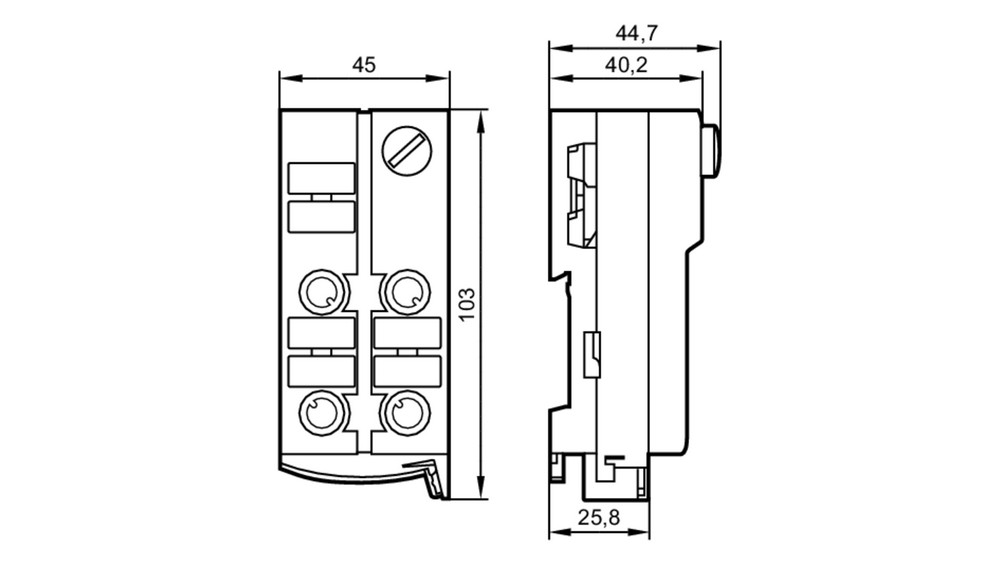

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

	Входы
1	Питание датчика L+
2+4	вход данных внутренний мост
3	Питание датчика L-
5	не используется

Разъем: 4 x M12
