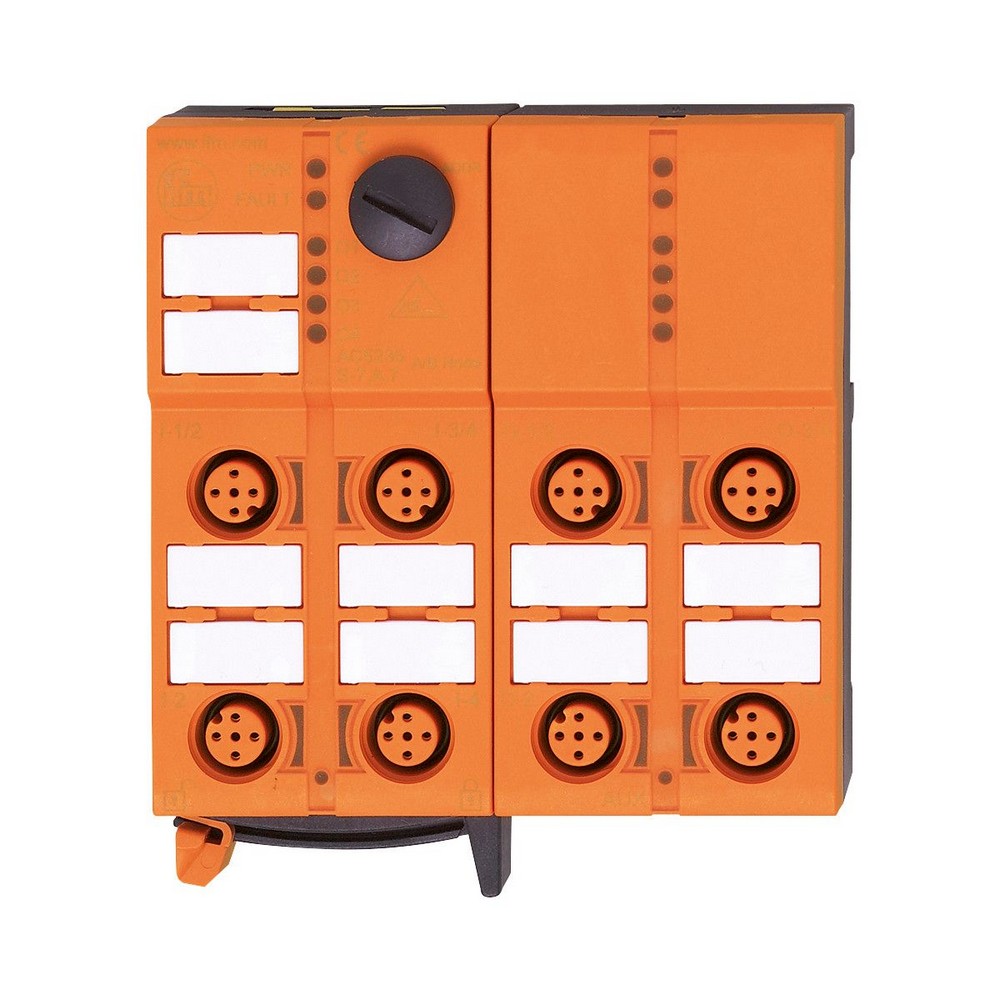

AS-i ClassicLine модуль с технологией быстрого монтажа AC5204

Артикул: AC5204
Ожидается
Под заказ
Код товара ClassicLine 4DI 3DO-Y IP67
  • Поделиться:
AS-i ClassicLine модуль с технологией быстрого монтажа AC5204
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Общее потребление тока из AS-i [mA]250
Макс. общая токовая нагрузка [A]3
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4; Количество цифровых выходов: 3
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP
напряжение питания [V]18...30; (через плоский кабель)
Макс. суммарный ток нагрузки входов [mA]200
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Выходы
Количество цифровых выходов3
ЦепьPNP
Диапазон напряжения DC15...30; (по PELV; через плоский кабель)
Макс. допустимая токовая нагрузка на каждый выход [mA]1000; (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))
Защита от короткого замыканияда
Гальваническая развязкада
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
IEC 61000-6-2
MTTF [годы]162
AS-i классификация
AS-i версия2.11 + 3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациида
AS-i профильS-7.A.E
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]A.E
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Вход1234
РазъёмI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Контакт42 442 4
Выход123-
РазъёмO-1/2O-1/2 O-2O-3-
Контакт42 44-
Механические данные
Вес [g]309,5
Способ монтажаПрямое подключение к плоскому AS-i кабелю
материалPA (полиамид); Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
ошибкисветодиод, красный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
нижняя часть
Принадлежности (необязательные)
Защитный колпачок: M12, E73004
Примечания
Примечания
Входы и выходы должны быть гальванически изолированы.
Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I1, I2, I3, I4
Присоединения электрически связаны с кабелем AS-i.
Упаковочная величина1 шт.
электрическое подключение
быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления
электрическое подключение - Выходы
СоединениеРазъем: M12
электрическое подключение - Входы
СоединениеРазъем: M12

— RU-RU — AC5204-01 — 02.07.2013

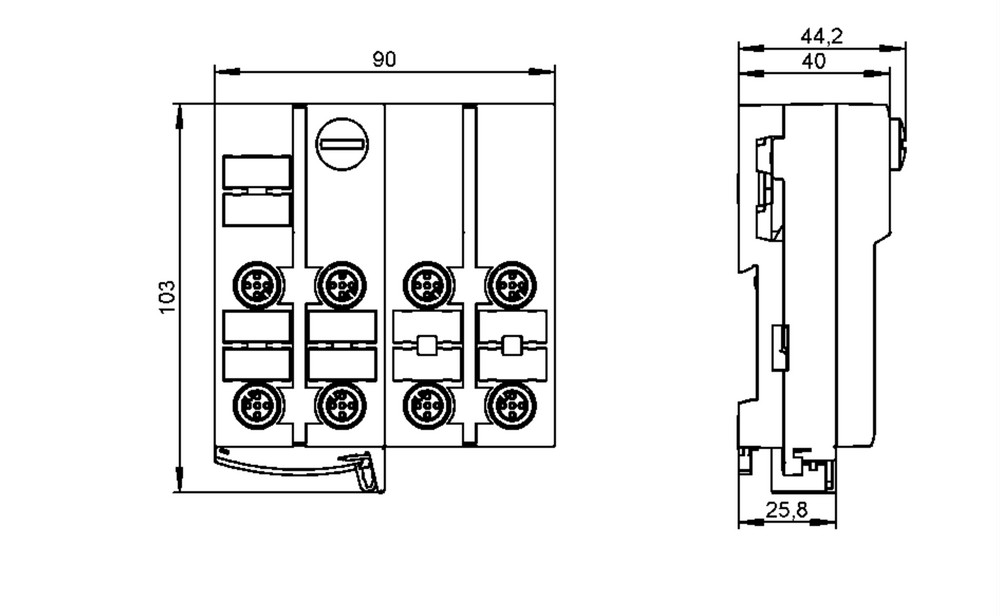

Типовые размеры

Схема подключения

электрическое подключение

быстрая технология монтажа для плоского кабеля AS-i: ; возможны три направления

электрическое подключение - Выходы

Соединение

Выходы
Разъём O-1/2
1не используется
2Коммутационный выход 2
3внеш.напряжение AUX -
4Коммутационный выход 1
5не используется
Разъём O-2
1не используется
2не используется
3внеш.напряжение AUX -
4Коммутационный выход 2
5не используется
Разъём O-3
1не используется
2не используется
3внеш.напряжение AUX -
4Коммутационный выход 3
5не используется

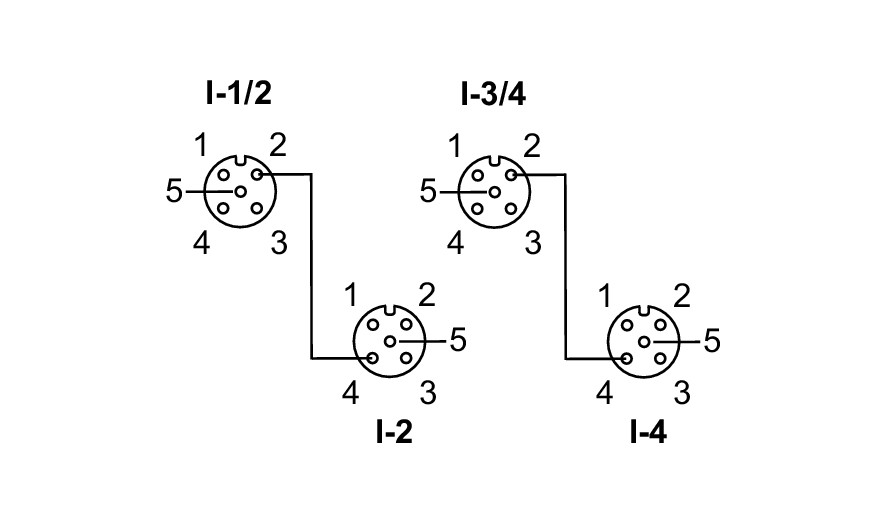

электрическое подключение - Входы

Соединение

Входы
Разъём I-1/2
1Питание датчика L+
2вход данных 2
3Питание датчика L-
4вход данных 1
5не используется
Разъём I-2
1Питание датчика L+
2не используется
3Питание датчика L-
4вход данных 2
5не используется
Разъём I-3/4
1напряжение питания L+
2вход данных 4
3Питание датчика L-
4вход данных 3
5не используется
Разъём I-4
1Питание датчика L+
2не используется
3Питание датчика L-
4вход данных 4
5не используется
