Универсальный модуль AS-интерфейс AC2617

Артикул: AC2617
Ожидается
Под заказ
Код товара UniversalModule 2AI(V) IP65
  • Поделиться:
Универсальный модуль AS-интерфейс AC2617
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Потребление тока [mA]4...36; (внешнее питание)
Общее потребление тока из AS-i [mA]36; (с внешним питанием: 32 mA)
Защита от переполюсовкида
Дополнительное напряжение питания [V]24 DC
Входы/выходы
Количество входов и выходовКоличество аналоговых входов: 2
Входы
Количество аналоговых входов2; (Anschluss von 2-, 3-, 4-Draht-Sensoren)
Аналоговый вход (напряжение) [V]0...10
Аналоговые входы защищены от короткого замыканиянет
Разрешение аналогового входа16 (1 bit = 1 mV)
Питание выходов датчикаAS-i/внешнее
Условия эксплуатации
Температура окружающей среды [°C]0...70
Температура хранения [°C]-25...85
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 50295
MTTF [годы]140
AS-i классификация
AS-i профильS-7.3.D
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]3.D
AS-i сертификат в стадии подготовкида
Биты параметров
Бит параметраНаименование
P0фильтр в A/D преобразователе: 1 50 Hz* / 0 60 Hz
P1Канал 2: 1 спроектированный / 0 неспроектированный
P2периферийная ошибка: 1 активирован / 0 отключен
P3не используется: 1 зарезервирован / 0 незарезервирован
Механические данные
Вес [g]287,5
Способ монтажаAS-i интерфейс для нижних частей модуля
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выходасветодиод, зелёный каналы 1, 2
режим работысветодиод, зелёный Напряжение AS-i - AS-i
ошибкисветодиод, красный
Функциясветодиод, зелёный Напряжение A/D преобразователь
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеПереходник "clamp":

— RU-RU — AC2617-01 — 11.07.2013

Типовые размеры

1 маркер

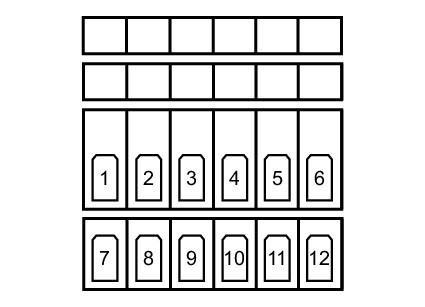

Схема подключения

электрическое подключение

Переходник "clamp":

Соединение

1I+ Питание датчика 2 +24V
2V2 аналоговый вход V
3I- Питание датчика 2 0V
4COM 2 аналоговый вход 2 0V
5Shield
6Shield
7I+ Питание датчика 1 +24V
8V1 аналоговый вход V
9I- Питание датчика 1 0V
10COM 1 аналоговый вход 1 0V
11FE заземление
12FE заземление
