Универсальный модуль AS-интерфейс AC2619

Артикул: AC2619

Ожидается

Под заказ

Код товара	UniversalModule 2AO(V) IP65

Универсальный модуль AS-интерфейс AC2619

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Потребление тока [mA]

4...33; (внешнее питание)

Общее потребление тока из AS-i [mA]

33; (с внешним питанием: 29 mA)

Макс. общая токовая нагрузка [A]

0,5; (с внешним питанием; с внешним питанием: 90 mA)

Дополнительное напряжение питания [V]

24 DC

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Количество аналоговых выходов

2; (Anschluss von 2-Draht-Aktuatoren oder 4-Draht-Aktuatoren mit separater 24 V-Versorgung)

Аналоговый выход по напряжению [V]

0...10

Разрешение аналогового выхода

16 (1 bit / 1mV)

Условия эксплуатации

Температура окружающей среды [°C]

0...70

Температура хранения [°C]

-25...85

Степень защиты

IP 65

Испытания / одобрения

ЭMC


EN 50295

MTTF [годы]

145

AS-i классификация

AS-i профиль

S-7.3.5

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

3.5

AS-i сертификат в стадии подготовки

да

Биты параметров


Бит параметра	Наименование
P0	не используется	/ 1	зарезервирован	/ 0	зарезервирован
P1	не используется	/ 1	зарезервирован	/ 0	зарезервирован
P2	индикация периферийной ошибки	: 1	активирован	/ 0	отключен
P3	не используется	/ 1	зарезервирован	/ 0	зарезервирован

Механические данные

Вес [g]

296,5

Способ монтажа

AS-i интерфейс для нижних частей модуля

материал

PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, зелёный каналы 1, 2
режим работы	светодиод, зелёный Напряжение AS-i - AS-i
ошибки	светодиод, красный
Функция	светодиод, зелёный Напряжение A/D преобразователь

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Переходник "clamp":

Типовые размеры

1 маркер

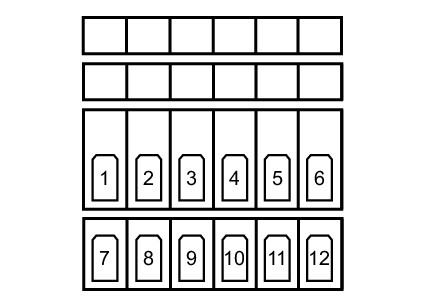

Схема подключения

электрическое подключение

Переходник "clamp":

Соединение

1	O+ Питание привода 2 +24V
2	V2 Аналоговый выход V
3	O- Питание привода 2 0V
4	COM 2 Аналоговый выход 2 0V
5	Shield
6	Shield
7	O+ Питание привода 1 +24V
8	V1 Аналоговый выход V
9	O- Питание привода 10V
10	COM 1 Аналоговый выход 1 0V
11	FE заземление
12	FE заземление
