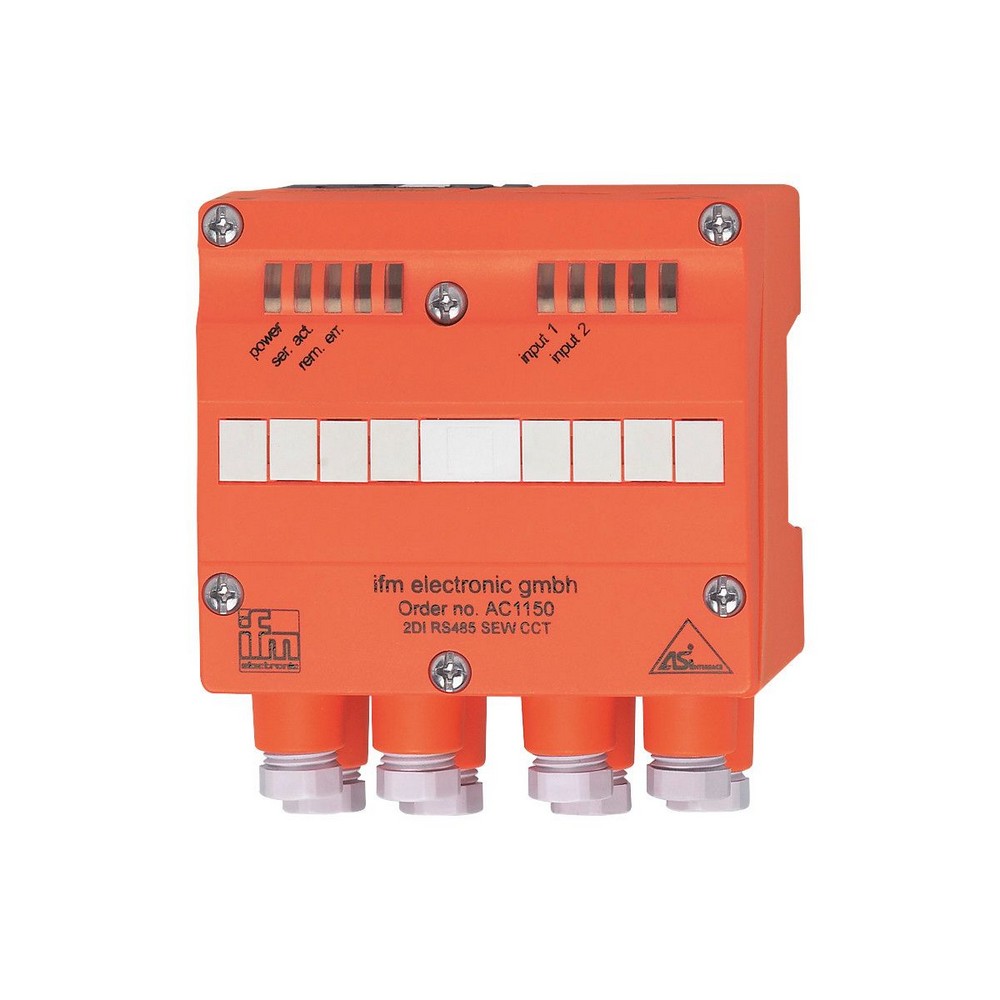

AS-интерфейс модуль для преобразователя частоты AC1150

Артикул: AC1150
Ожидается
Под заказ
Код товара 2DI RS485 SEW CCT
  • Поделиться:
AS-интерфейс модуль для преобразователя частоты AC1150
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Общее потребление тока из AS-i [mA]80
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2
Входы
Количество цифровых входов2
Входная цепь цифровых входовPNP
напряжение питания [V]20...30
Макс. суммарный ток нагрузки входов [mA]26
Входной ток High [mA]> 5
Входной ток Low [mA] 1
Питание выходов датчикавнешнее напряжение 24 В
Условия эксплуатации
Температура окружающей среды [°C]0...55
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 50295
AS-i классификация
AS-i профильS-7.F
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]F
AS-i сертификат в стадии подготовкида
Биты данных
Бит данныхD0D1D2D3
Функциядвигатель остановлен/работаетСообщение об ошибкевход 1вход 2
Механические данные
Вес [g]286,7
Способ монтажаAS-i интерфейс для нижних частей модуля
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выходасветодиод, жёлтый
режим работысветодиод, зелёный
короткое замыканиесветодиод, красный
Функциясветодиод, красный
Примечания
РекомендацииАртикул снят с производства
Упаковочная величина1 шт.
электрическое подключение
контактные выводы в нижней части , FK-E:

— RU-RU — AC1150-01 — 29.04.2010

Типовые размеры

Схема подключения

электрическое подключение

контактные выводы в нижней части , FK-E:
