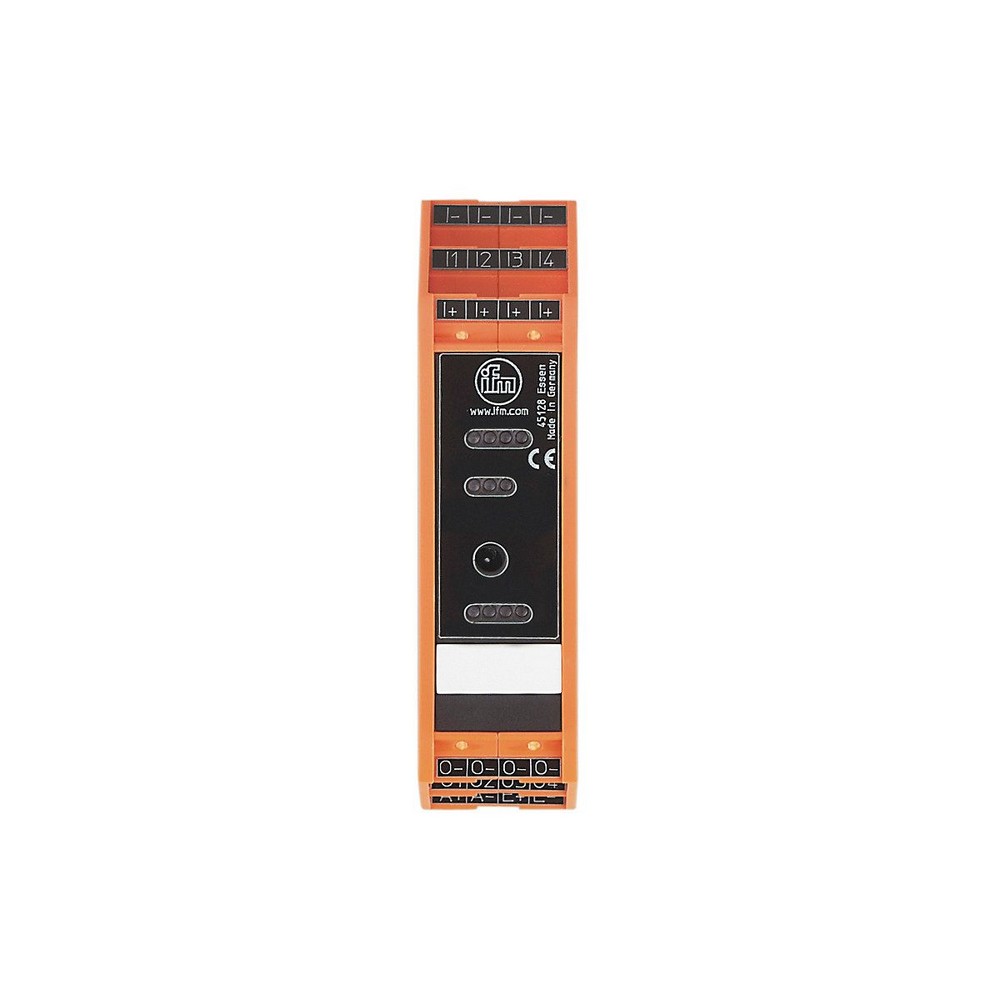

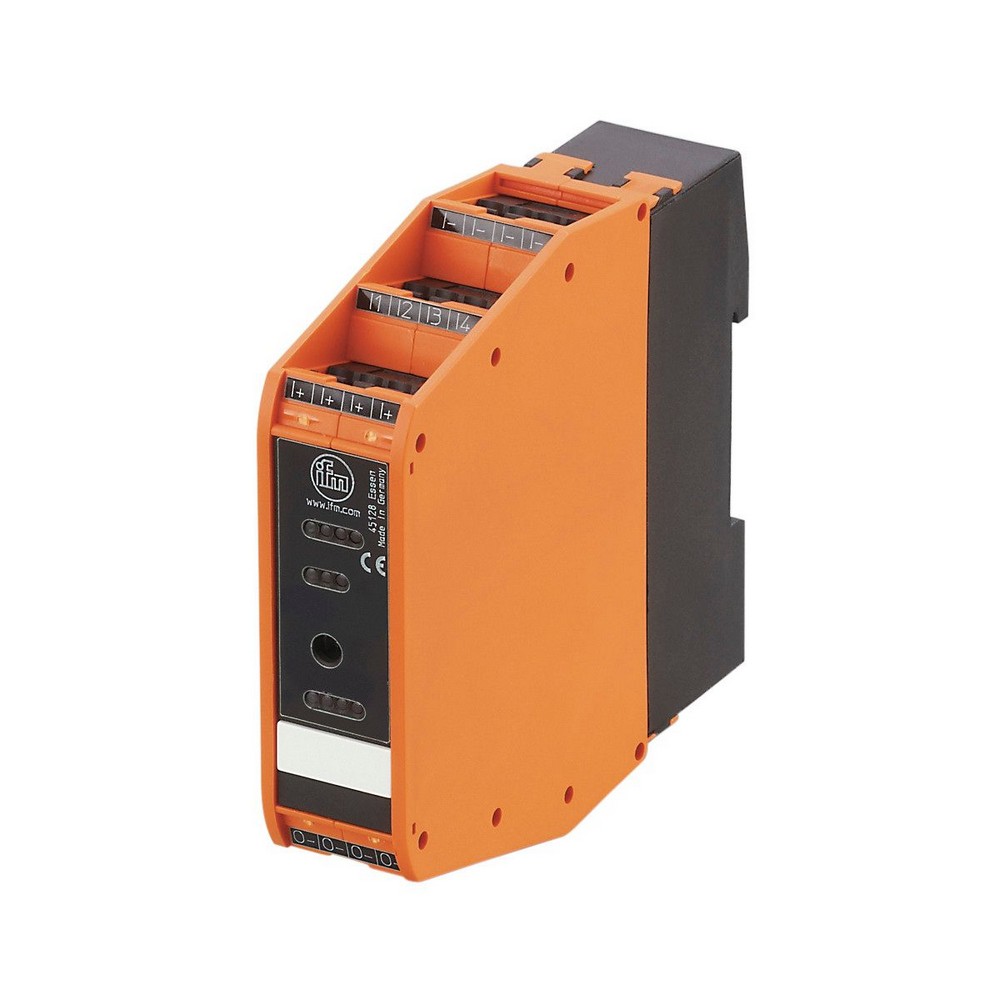

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2267

Артикул: AC2267

Ожидается

Под заказ

Код товара	SmartLine25 4DI 4DO T C AUX

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2267

Описание

Приложение

Применение

Только для работы с мастерами AS-i с профилем M4

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

Макс. общая токовая нагрузка [A]

4; (> 50 °C: 2000 mA)

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

16...30

Макс. суммарный ток нагрузки входов [mA]

200

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

через E+/E- / внешний в соответствии с PELV

Выходы

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC

20...30; (через E+/E- / внешний в соответствии с PELV)

Макс. допустимая токовая нагрузка на каждый выход [mA]

1000; (категория использования DC-12: 700 mA; категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))

Защита от короткого замыкания

да

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Примечание к температуре окружающей среды


cRUus: -25...60 °C

Степень защиты

IP 20

Испытания / одобрения

ЭMC


EN 50295
EN 50178

MTTF [годы]

186

AS-i классификация

AS-i версия

3.0

Адресация AS-i

разъем для адресации

Расширенный режим адресации

да

AS-i профиль

S-7.A.7

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.7

AS-i сертификат в стадии подготовки

да

Биты данных


Бит данных	D0	D1	D2	D3
Вход	I-1	I-2	I-3	I-4
Выход	O-1	O-2	O-3	O-4

Механические данные

Вес [g]

137

Способ монтажа

Монтаж на DIN-рейку; Возможен монтаж в ряд

Размеры [mm]

108 x 25 x 105

материал

PA (полиамид)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, жёлтый
режим работы	светодиод, зелёный
ошибки	светодиод, красный

Принадлежности

Принадлежности (необязательные)


Разъём Combicon

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

COMBICON:

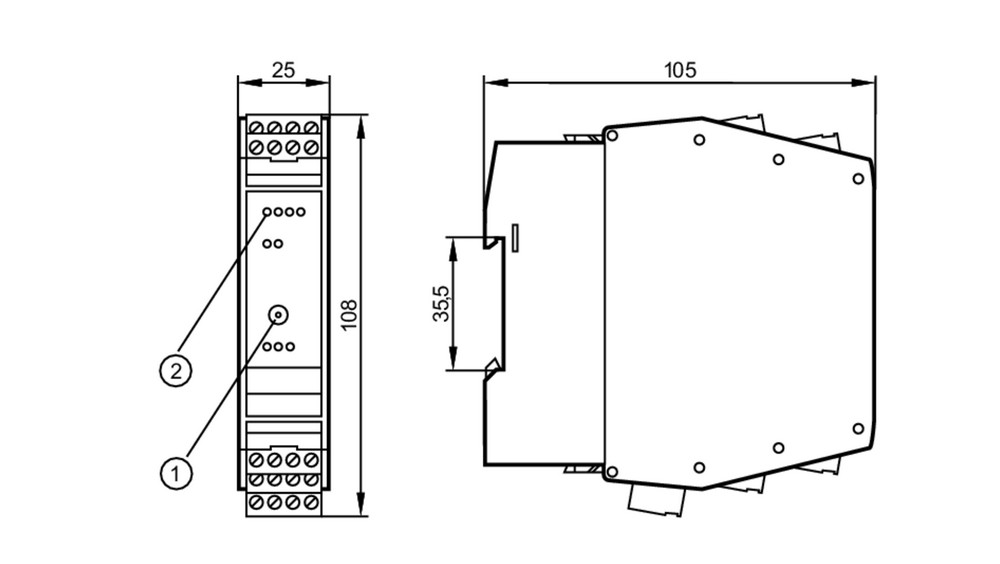

Типовые размеры

1 разъем для адресации

2 светодиод

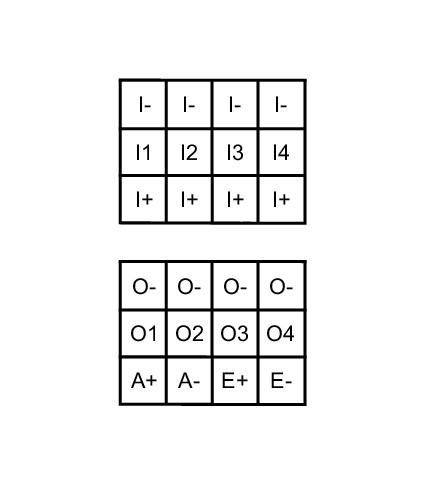

Схема подключения

электрическое подключение

COMBICON:

Соединение

A+	AS-i +
A-	AS-i -
I+	Питание датчика +24V
I-	Питание датчика 0V
E+	внешний источник питания для датчиков / приводов
E-	внешний источник питания для датчиков / приводов
I1...I4	Дискретный входной сигнал датчик 1...4
O-	Коммутационный выход привод 0V
O1...O4	Коммутационный выход привод 1...4
