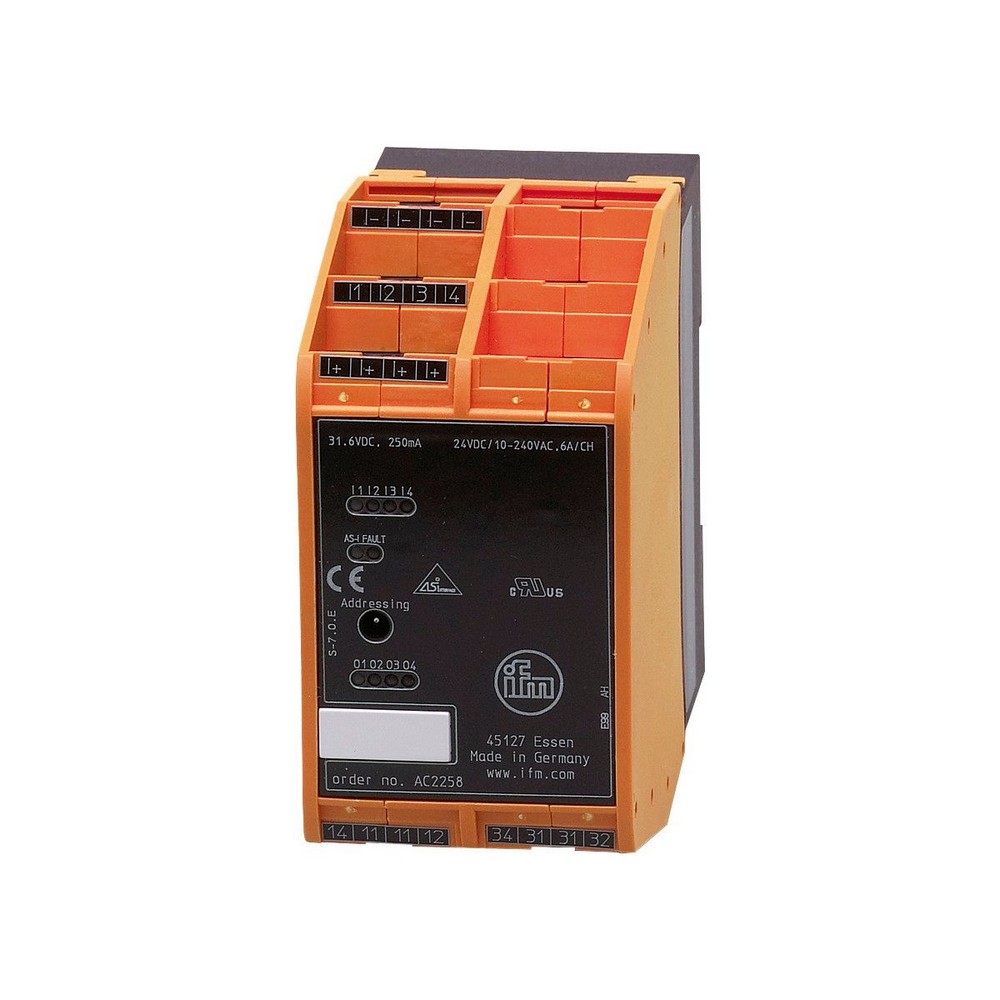

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2258

Артикул: AC2258

Ожидается

Под заказ

Код товара	SmartL50 4DI 4DO R C

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2258

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

250

Макс. общая токовая нагрузка [A]

6; (резистивный)

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество релейных выходов: 4

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

напряжение питания [V]

16...30

Макс. суммарный ток нагрузки входов [mA]

200

Входной ток High [mA]

6...10

Входной ток Low [mA]

0...2

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Выходы

Диапазон напряжения DC

24; (Все выходы должны питаться одинаковым напряжением. напр. 2 x 240 В AC, однофазный проводник, или 2 x 24 В DC )

Диапазон напряжения AC

10...240; (Все выходы должны питаться одинаковым напряжением. напр. 2 x 240 В AC, однофазный проводник, или 2 x 24 В DC )

Макс. допустимая токовая нагрузка на каждый выход [mA]

6000; (резистивный)

Количество релейных выходов

Защита от короткого замыкания

нет

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Примечание к температуре окружающей среды


cRUus: -25...60 °C

Степень защиты

IP 20

Испытания / одобрения

ЭMC


EN 50295
EN 50178

MTTF [годы]

305

AS-i классификация

AS-i версия

2.1

Адресация AS-i

разъем для адресации

Расширенный режим адресации

нет

AS-i профиль

S-7.0.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

0.E

AS-i сертификат в стадии подготовки

да

Биты данных


Бит данных	D0	D1	D2	D3
Вход	I-1	I-2	I-3	I-4
Выход	O-1	O-2	O-3	O-4

Механические данные

Вес [g]

272,5

Способ монтажа

Монтаж на DIN-рейку; Возможен монтаж в ряд

материал

PA 6.6

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, жёлтый
режим работы	светодиод, зелёный
ошибки	светодиод, красный

Принадлежности

Принадлежности (необязательные)


Разъём Combicon

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

COMBICON:

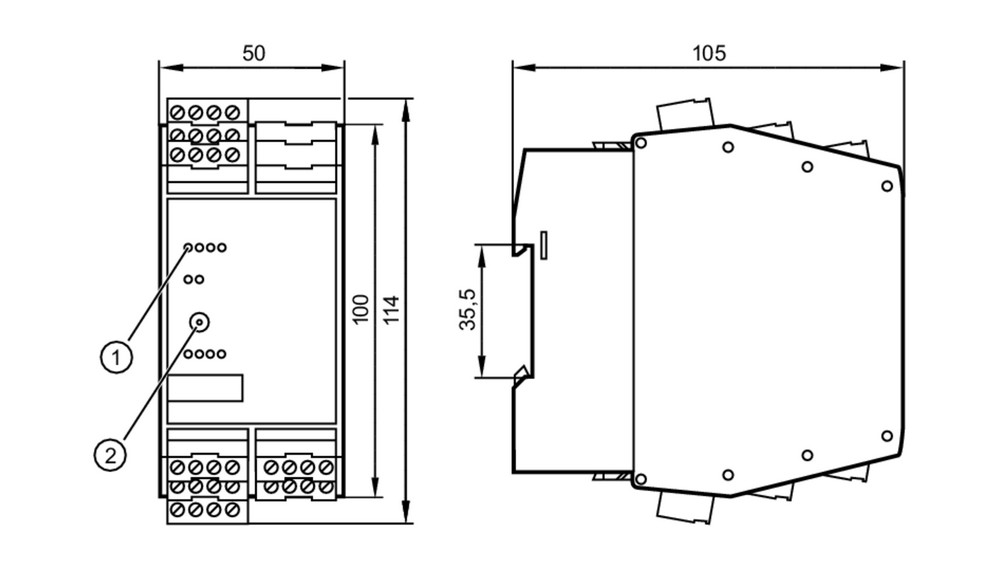

Типовые размеры

1 светодиод

2 разъем для адресации

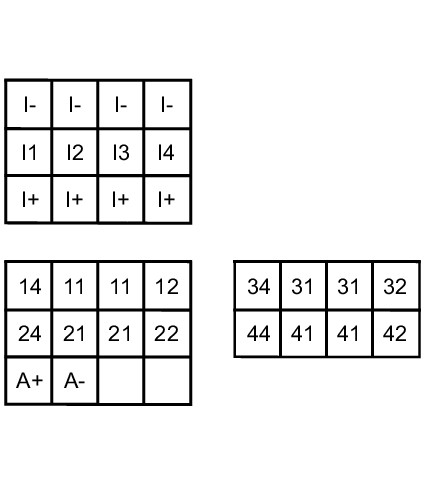

Схема подключения

электрическое подключение

COMBICON:

Соединение

A+	AS-i +
A-	AS-i -
I+	Питание датчика +24V
I-	Питание датчика 0V
I1...I4	Дискретный входной сигнал датчик 1...4
