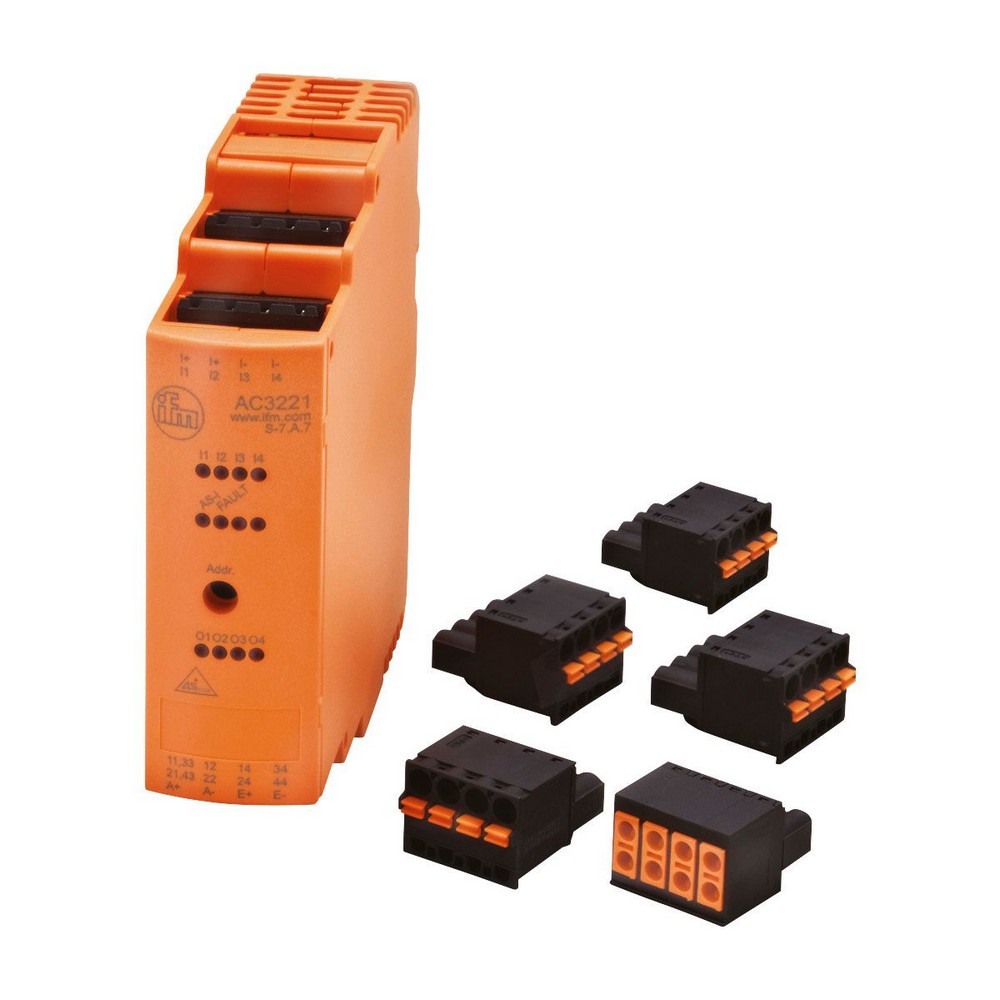

Артикул: AC3220
Ожидается
Под заказ
Код товара SmartL25 4DI 4DO R C
  • Поделиться:
Приложение
ПрименениеТолько для работы с мастерами AS-i с профилем M4
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Общее потребление тока из AS-i [mA]300
Макс. общая токовая нагрузка [A]6; (омическое сопротивление)
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4; Количество релейных выходов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP; (тип 2 в соответствии с IEC 61131-2)
напряжение питания [V]16...30
Макс. суммарный ток нагрузки входов [mA]200
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикаAS-i
Выходы
Диапазон напряжения DC24; (Выходы O1 + O3 и O2 + O4 должны питаться в паре одинаковым напряжением. напр. 2 x 240 В AC или 2 x 24 В DC)
Диапазон напряжения AC10...240; (Выходы O1 + O3 и O2 + O4 должны питаться в паре одинаковым напряжением. напр. 2 x 240 В AC или 2 x 24 В DC)
Макс. допустимая токовая нагрузка на каждый выход [mA]6000; (омическое сопротивление)
Количество релейных выходов4
Защита от короткого замыканиянет
Гальваническая развязкада
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Макс. допустимая относительная влажность воздуха [%]90; (без конденсации)
Макс. высота над уровнем моря [m]2000
Степень защитыIP 20
Степень защиты клеммIP 20
Степень загрязнения2
Испытания / одобрения
ЭMC
EN 62026-2
EN 61000-6-2
EN 61000-6-3
AS-i классификация
AS-i версия3.0
Адресация AS-iразъем для адресации
Расширенный режим адресациида
AS-i профильS-7.A.7
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]A.7
AS-i сертификат124301
Механические данные
Вес [g]231
Способ монтажаМонтаж на DIN-рейку; Возможен монтаж в ряд
материалпластмасса; PC-GF20
Дисплеи / Элементы управления
Дисплей
Состояние выходасветодиод, жёлтый I1...I4, O1...O4
режим работысветодиод, зелёный AS-i, AUX
ошибкисветодиод, красный
Принадлежности
Принадлежности (поставляются в комплекте)
Разъём Combicon
Примечания
Примечания
Не подключайте какую-либо из следующих точек к внешнему напряжению:
I-, I+, I1, I2, I3, I4
Присоединения электрически связаны с кабелем AS-i.
Упаковочная величина1 шт.
электрическое подключение
Соединениештыревые головки: 4 x ; Расстояние: 5,0 mm

— RU-RU — AC3220-00 — 13.07.2017

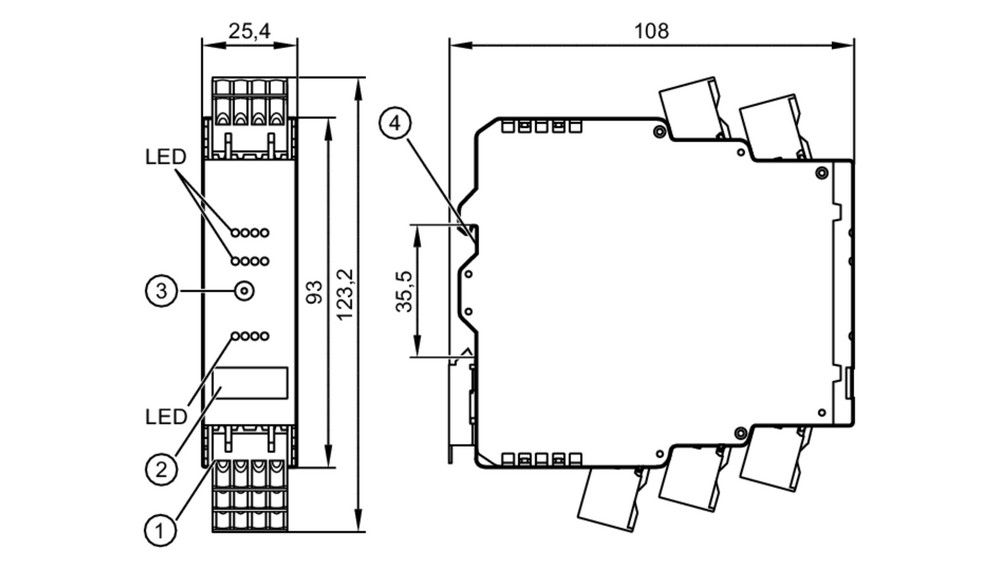

Типовые размеры

1 Разъём с прижимной клеммой

2 маркер

3 разъем для адресации

4 Установка на DIN-рейке

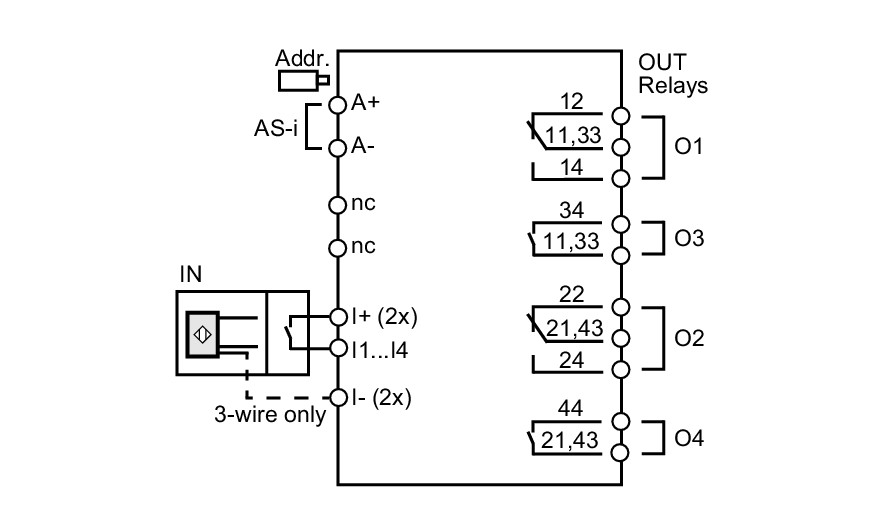

Схема подключения

электрическое подключение

штыревые головки: 4 x ; Расстояние: 5,0 mm

Соединение

A+AS-i +
A-AS-i -
I+Питание датчика +24V
I-Питание датчика 0V
I1...I4Дискретный входной сигнал датчик 1...4
O1...O4Коммутационный выход реле 1...4
11реле O1 перекидной контакт, стандартный
12реле O1 перекидной контакт, нормально закрытый контакт
14реле O1 перекидной контакт, нормально открытый
21реле O2 перекидной контакт, стандартный
22реле O2 перекидной контакт, нормально закрытый контакт
24реле O2 перекидной контакт, нормально открытый
33, 34реле O3 NO
43, 44реле O4 NO
ncне используется
