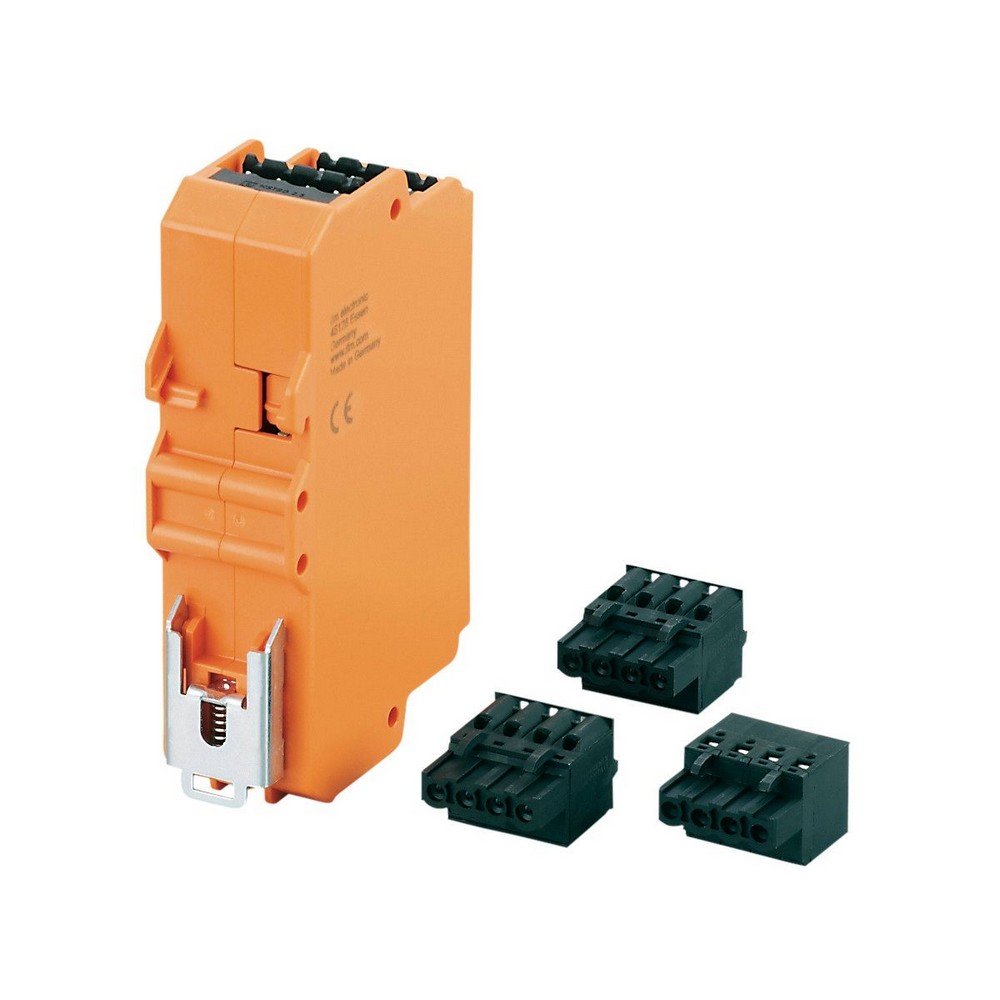

Модуль безопасности AS-интерфейс для установки в шкаф управления AC3204

Артикул: AC3204
Ожидается
Под заказ
Код товара SmartL25 4 DI AUX T C
  • Поделиться:
Модуль безопасности AS-интерфейс для установки в шкаф управления AC3204
Электронные данные
Рабочее напряжение [V]18...31,6 DC
Общее потребление тока из AS-i [mA]30
Дополнительное напряжение питания [V]20...30 DC; (AUX)
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 4
Входы
Количество цифровых входов4
Входная цепь цифровых входовPNP; (тип 2 в соответствии с IEC 61131-2)
напряжение питания [V]16...30
Макс. суммарный ток нагрузки входов [mA]1000
Входной ток High [mA]6...10
Входной ток Low [mA]0...2
Мин. коммутационный уровень сигнала high [V]11
Аналоговые входы защищены от короткого замыканияда
Питание выходов датчикачерез E+/E- / внешний в соответствии с PELV
Условия эксплуатации
Температура окружающей среды [°C]-25...65
Макс. допустимая относительная влажность воздуха [%]90; (без конденсации)
Макс. высота над уровнем моря [m]2000
Степень защитыIP 20
Степень защиты клеммIP 20
Испытания / одобрения
ЭMC
EN 62026-2
EN 61000-6-2
EN 61000-6-3
AS-i классификация
AS-i версия2.11 + 3.0
Расширенный режим адресациида
AS-i профильS-0.A.E
AS-i конфигурация ввода/вывода [hex]0
ID код AS-i [hex]A.E
AS-i сертификат124404
Механические данные
Вес [g]133
Способ монтажаМонтаж на DIN-рейку; Возможен монтаж в ряд
материалпластмасса; PC-GF20
Дисплеи / Элементы управления
Дисплей
Состояние выходасветодиод, жёлтый I1...I4
режим работысветодиод, зелёный AS-i, AUX
ошибкисветодиод, красный
Принадлежности
Принадлежности (поставляются в комплекте)
Разъём Combicon
Примечания
Упаковочная величина1 шт.
электрическое подключение
Соединениештыревые головки: 4 x ; Расстояние: 5,0 mm

— RU-RU — AC3204-00 — 13.07.2017

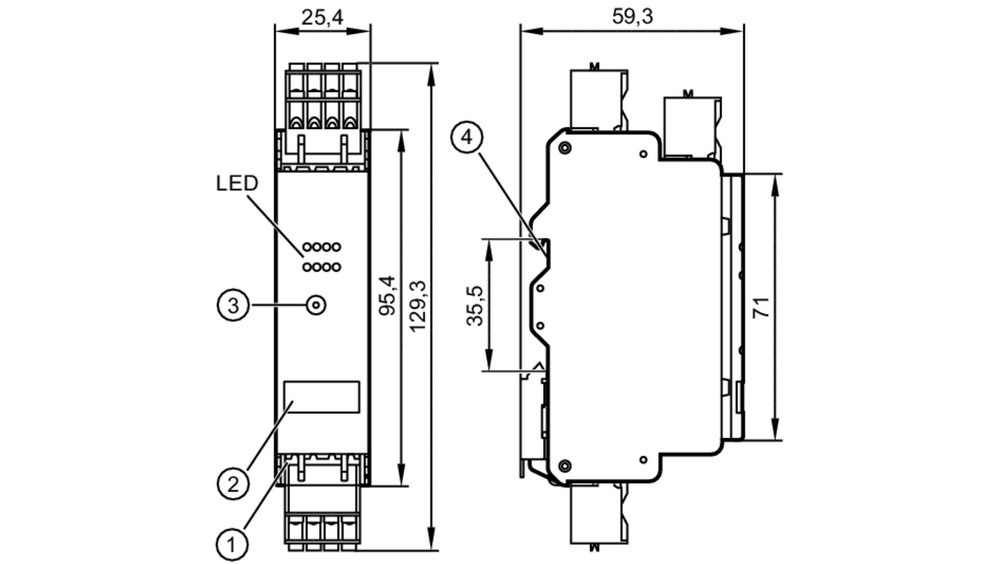

Типовые размеры

1 Разъём с прижимной клеммой

2 маркер

3 разъем для адресации

4 Адаптер для DIN-рейки

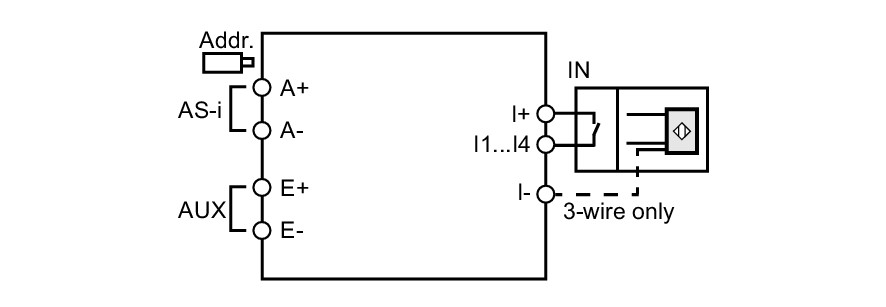

Схема подключения

электрическое подключение

штыревые головки: 4 x ; Расстояние: 5,0 mm

Соединение

A+AS-i +
A-AS-i -
I+Питание датчика +24V
I-Питание датчика 0V
E+Внешнее напряжение для питания датчиков + 24 V (AUX)
E-Внешнее напряжение для питания датчиков 0 V (AUX)
I1...I4Дискретный входной сигнал датчик 1...4
