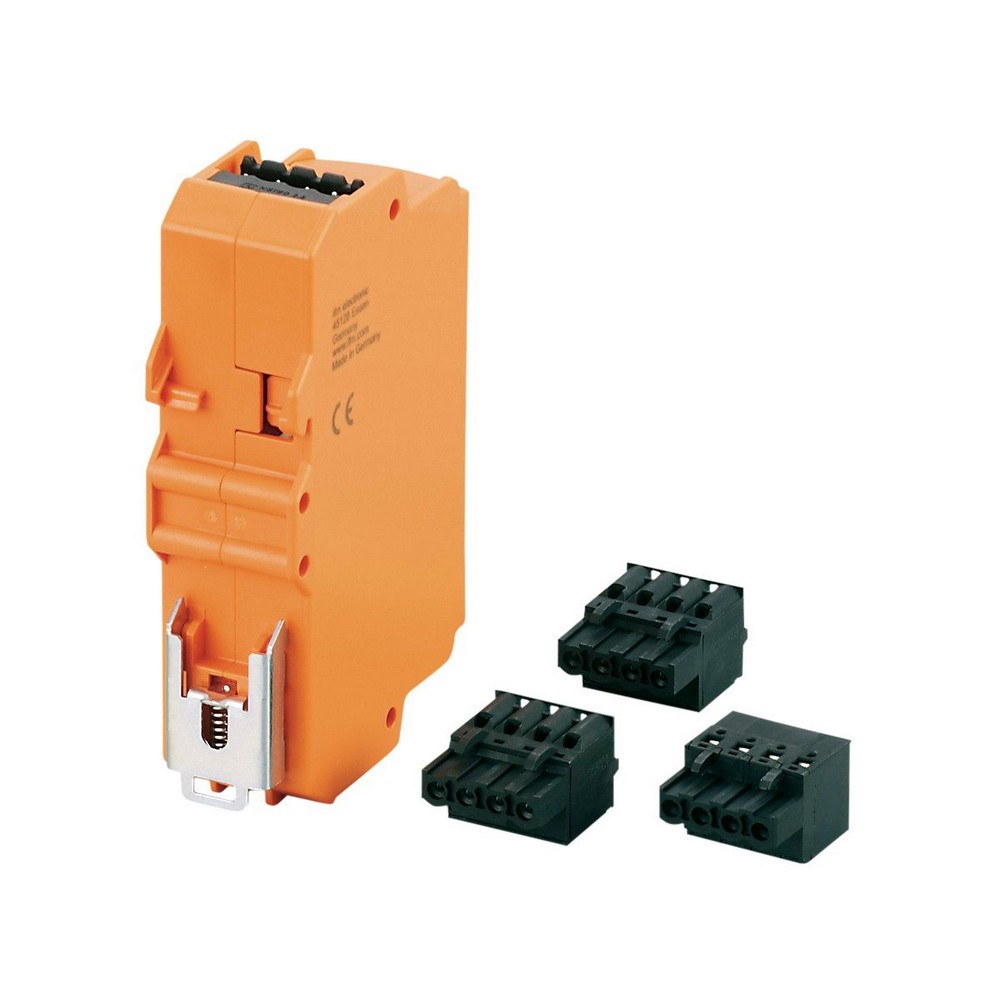

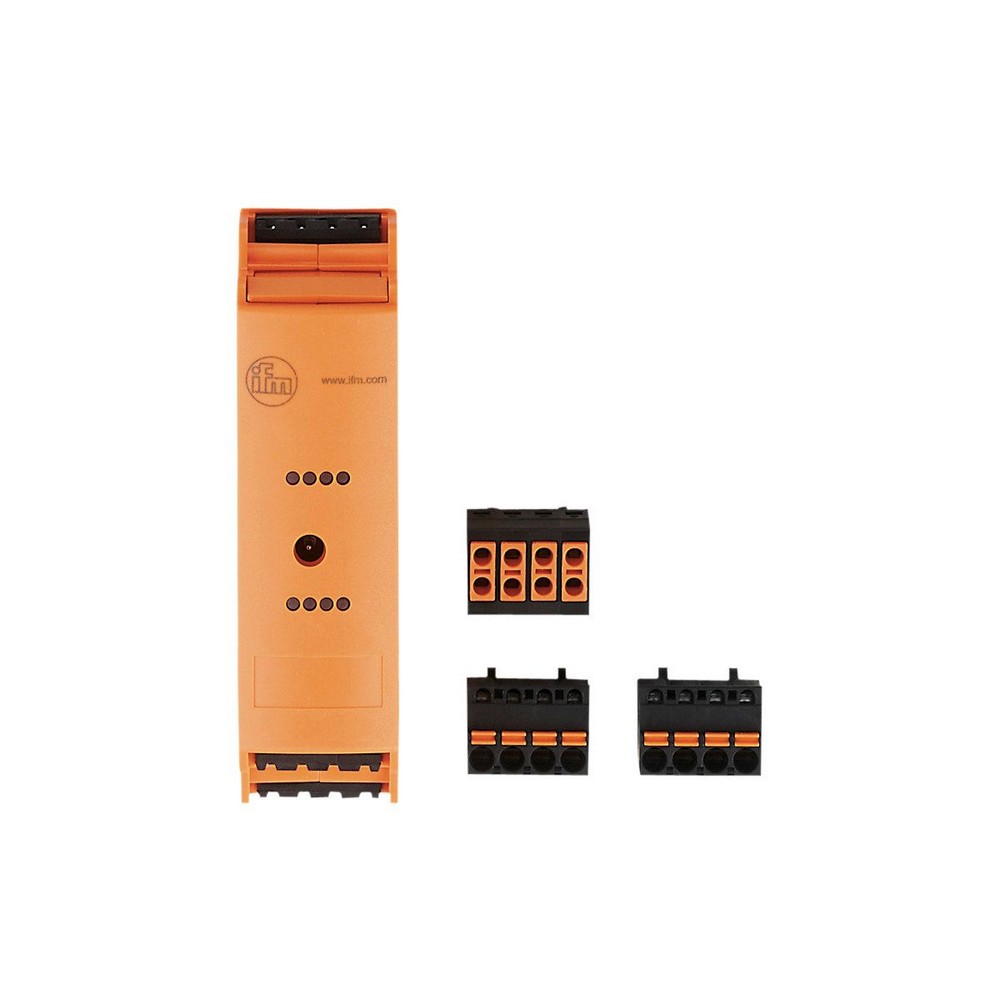

Модуль безопасности AS-интерфейс для установки в шкаф управления AC3203

Артикул: AC3203

Ожидается

Под заказ

Код товара	SmartL25 4 DO T C

Модуль безопасности AS-интерфейс для установки в шкаф управления AC3203

Описание

Электронные данные

Рабочее напряжение [V]

18...31,6 DC

Общее потребление тока из AS-i [mA]

Макс. общая токовая нагрузка [A]

4; (> 50 °C: 2000 mA)

Дополнительное напряжение питания [V]

20...30 DC; (AUX)

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 4

Выходы

Количество цифровых выходов

Цепь

PNP

Диапазон напряжения DC

20...30; (через E+/E- / внешний в соответствии с PELV)

Макс. допустимая токовая нагрузка на каждый выход [mA]

1000; (категория использования DC-12: 700 mA; категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))

Защита от короткого замыкания

да

Гальваническая развязка

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...65

Макс. допустимая относительная влажность воздуха [%]

90; (без конденсации)

Макс. высота над уровнем моря [m]

2000

Степень защиты

IP 20

Степень защиты клемм

IP 20

Испытания / одобрения

ЭMC


EN 62026-2
EN 61000-6-2
EN 61000-6-3

AS-i классификация

AS-i версия

2.11 + 3.0

Расширенный режим адресации

нет

AS-i профиль

S-8.0.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

0.E

AS-i сертификат

124403

Механические данные

Вес [g]

135

Способ монтажа

Монтаж на DIN-рейку; Возможен монтаж в ряд

материал

пластмасса; PC-GF20

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, жёлтый O1...O4
режим работы	светодиод, зелёный AS-i, AUX
ошибки	светодиод, красный

Принадлежности

Принадлежности (поставляются в комплекте)


Разъём Combicon

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

штыревые головки: 4 x ; Расстояние: 5,0 mm

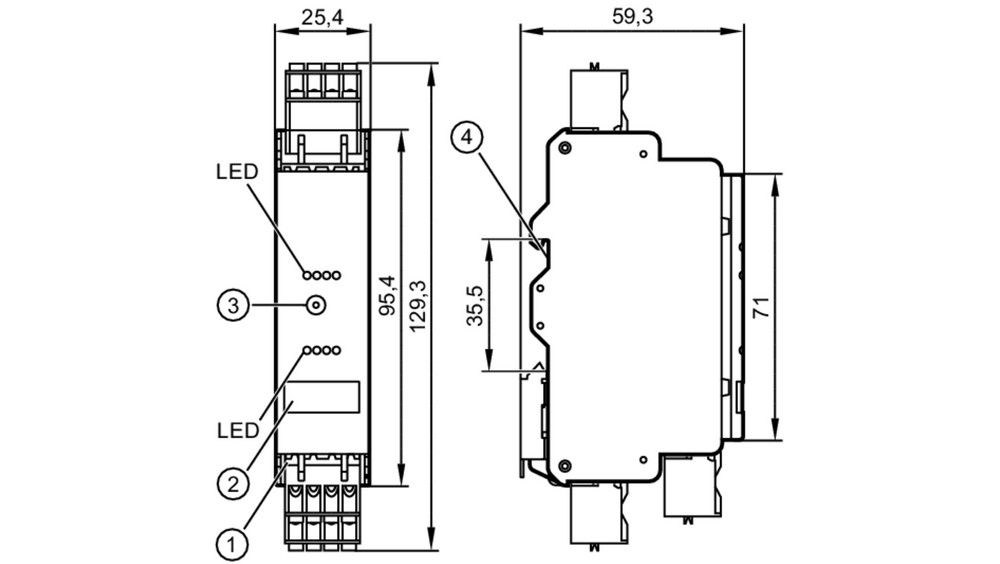

Типовые размеры

1 Разъём с прижимной клеммой

2 маркер

3 разъем для адресации

4 Адаптер для DIN-рейки

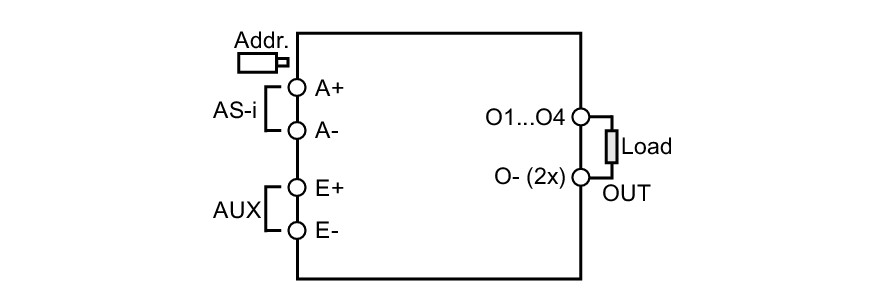

Схема подключения

электрическое подключение

штыревые головки: 4 x ; Расстояние: 5,0 mm

Соединение

A+	AS-i +
A-	AS-i -
E+	Внешнее напряжение для силовых приводов +24V (AUX)
E-	Внешнее напряжение для силовых приводов 0V (AUX)
O1...O4	Коммутационный выход привод 1...4
O-	Коммутационный выход привод 0V
n.c.	не используется
