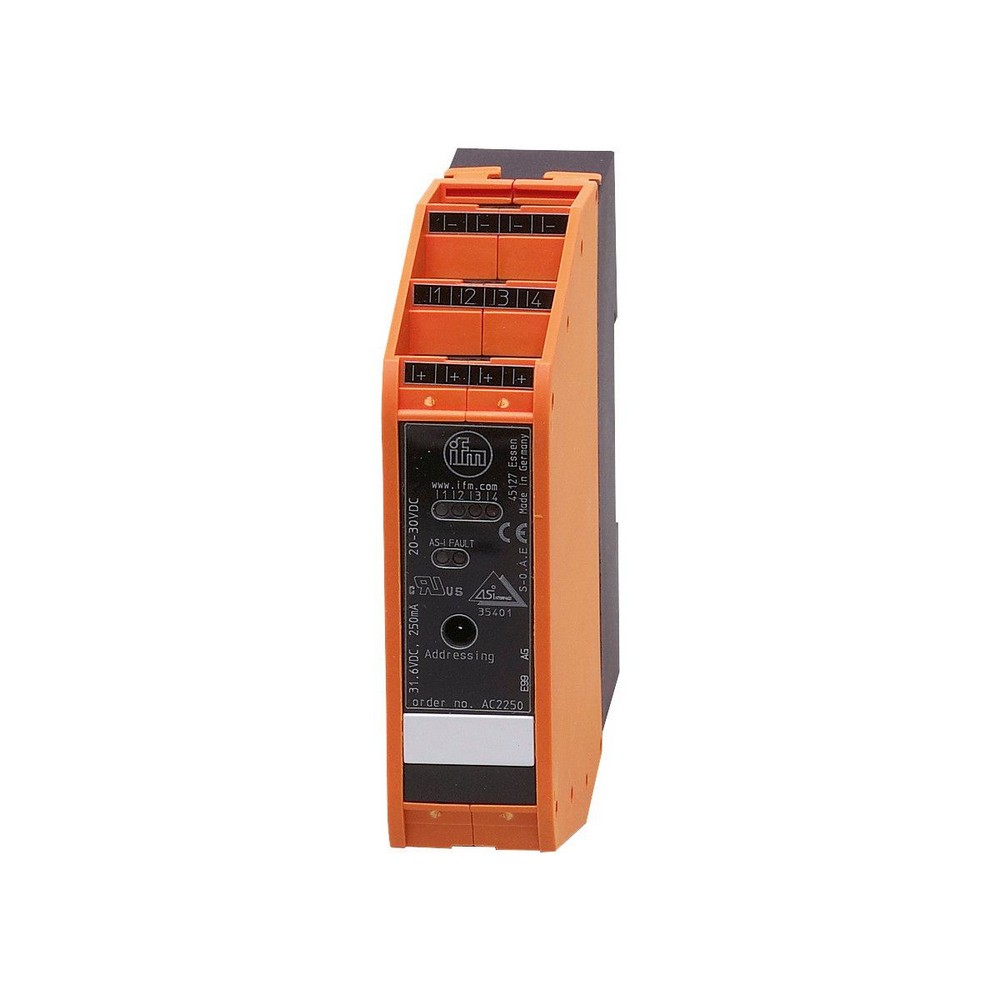

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2218

Артикул: AC2218

Ожидается

Под заказ

Код товара	SmartLine25 4AO (C) C IP20

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2218

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

12...57; (внешнее питание)

Общее потребление тока из AS-i [mA]

57; (с внешним питанием: 25 mA)

Защита от переполюсовки

да

Макс. общая токовая нагрузка [A]

0,5; (с внешним питанием; с внешним питанием: 100 mA)

Дополнительное напряжение питания [V]

24 DC; (по PELV)

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 4

Выходы

Количество аналоговых выходов

4; (Anschluss von 2-Draht-Aktuatoren oder 4-Draht-Aktuatoren mit separater 24 V-Versorgung)

Аналоговый выход по току [mA]

0...20

Наиб.нагрузка []

600

Защита от перегрузок по току

да

Разрешение аналогового выхода

16 (1 bit = 1µA)

Аналоговые выходы питания актуатора

AS-i/внешнее

Условия эксплуатации

Температура окружающей среды [°C]

0...70

Температура хранения [°C]

-20...85

Степень защиты

IP 20

Испытания / одобрения

ЭMC


EN 50295

MTTF [годы]

140

AS-i классификация

AS-i профиль

S-7.3.6

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

3.6

AS-i сертификат в стадии подготовки

да

Биты параметров


Бит параметра	Наименование
P0	не используется	/ 1	зарезервирован	/ 0	зарезервирован
P1	не используется	/ 1	зарезервирован	/ 0	зарезервирован
P2	индикация периферийной ошибки	: 1	активирован	/ 0	отключен
P3	не используется	/ 1	зарезервирован	/ 0	зарезервирован

Механические данные

Вес [g]

175

Способ монтажа

Монтаж на DIN-рейку

материал

PA 6.6

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный Напряжение AS-i / 24 V AUX
ошибки	светодиод, красный
Функция	светодиод, жёлтый каналы 1...4

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

COMBICON:

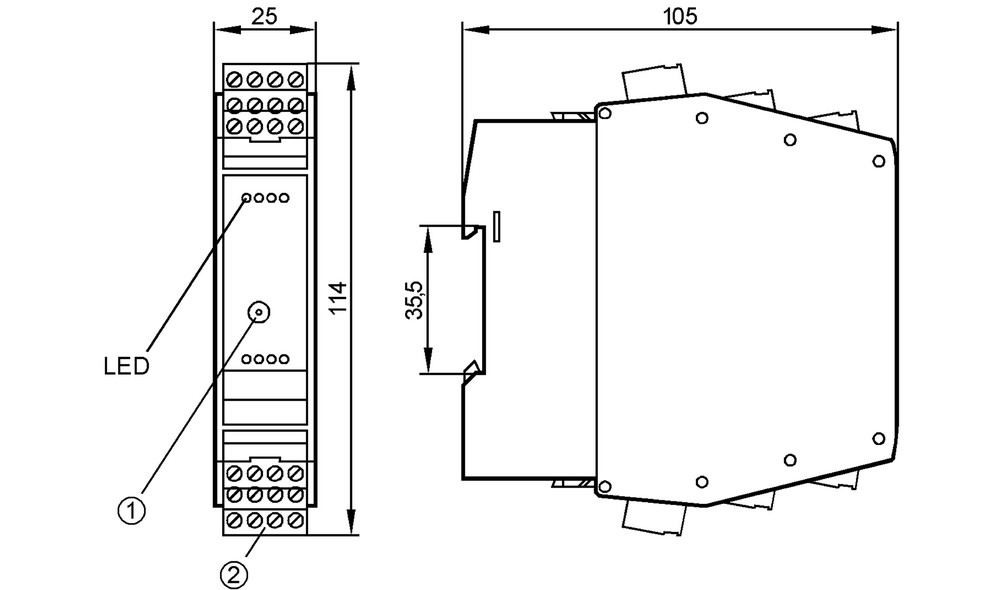

Типовые размеры

1 разъем для адресации

2 разъем типа COMBICON с винтовыми клеммами дополнительные

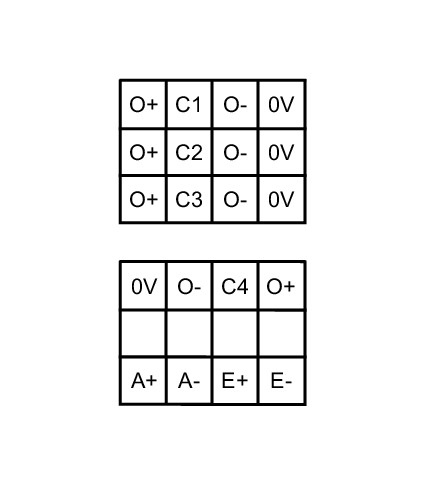

Схема подключения

электрическое подключение

COMBICON:

Соединение

O+	Питание привода +24V
C1...4	Аналоговый выход Ток
O-	Питание привода 0V
0V	Аналоговый выход 0V
A+	AS-i +
A-	AS-i -
E+	Внешнее питание для привода +24V
E-	Внешнее питание для привода 0V
