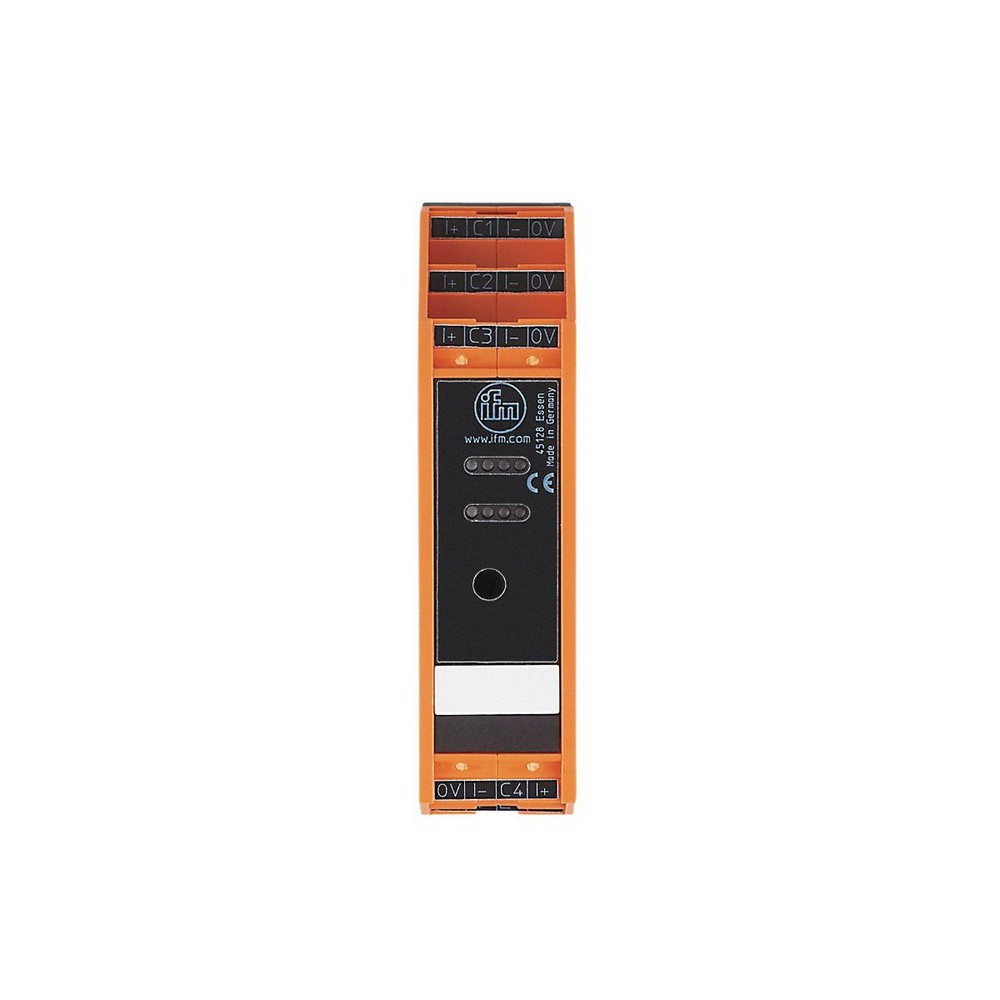

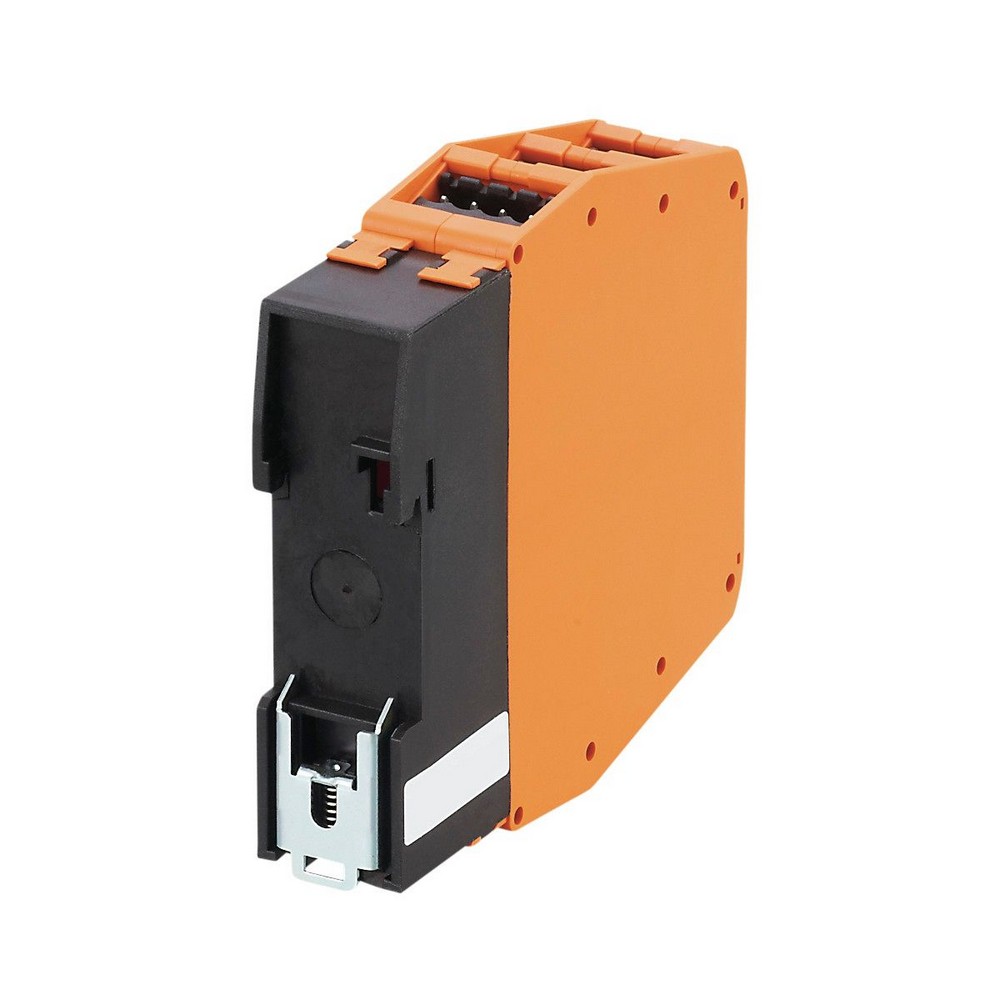

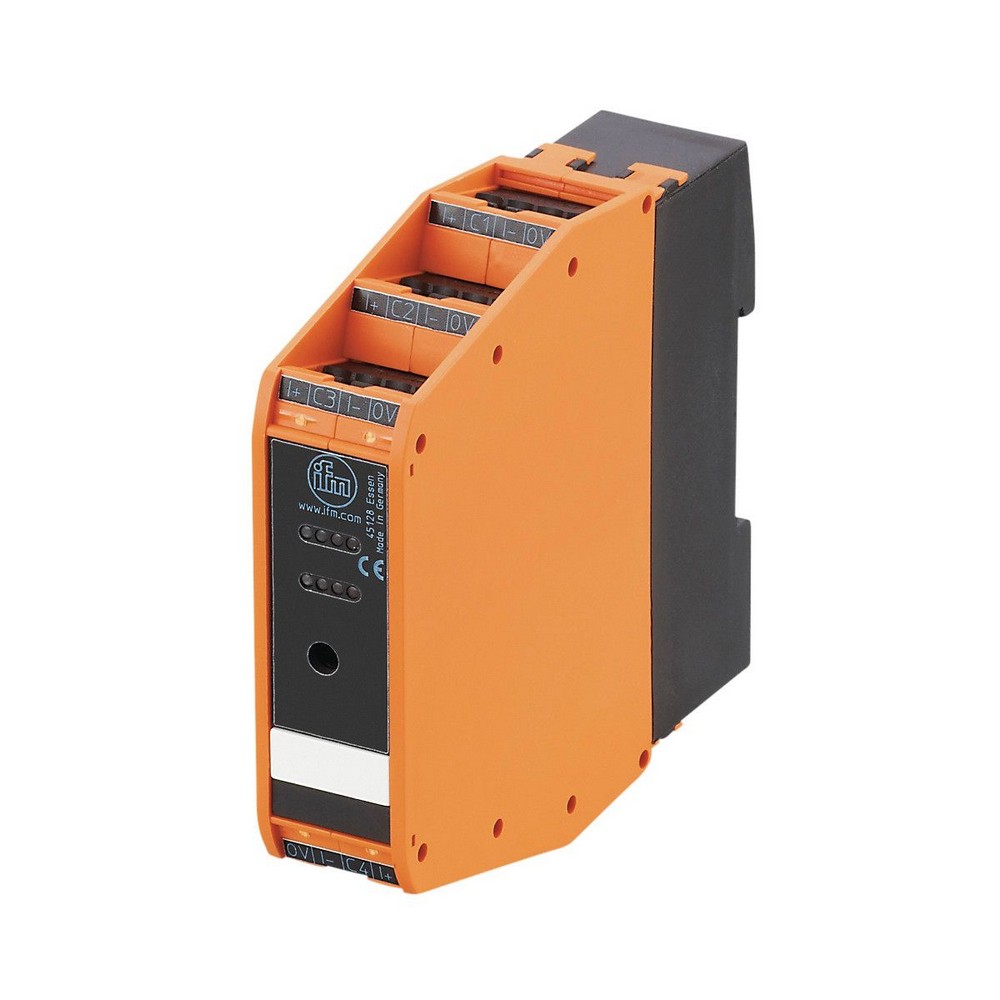

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2220

Артикул: AC2220

Ожидается

Под заказ

Код товара	SmartLine25 4AI (Pt100)C IP20

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2220

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество входов Pt100: 4

Входы

Количество входов Pt100

напряжение питания [V]

Макс. суммарный ток нагрузки входов [mA]

Аналоговые входы защищены от короткого замыкания

да

Разрешение аналогового входа

16 / 0,1 °C

Питание выходов датчика

AS-i

Диапазон измерения/настройки

Диапазон измерения [°C]

-200...850

Условия эксплуатации

Температура окружающей среды [°C]

0...70

Температура хранения [°C]

-25...85

Степень защиты

IP 20

Испытания / одобрения

ЭMC


EN 50295

MTTF [годы]

140

AS-i классификация

AS-i профиль

S-7.3.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

3.E

AS-i сертификат в стадии подготовки

да

Механические данные

Вес [g]

166,5

Способ монтажа

Монтаж на DIN-рейку

материал

PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, жёлтый каналы 1...4
режим работы	светодиод, зелёный Напряжение AS-i - AS-i
ошибки	светодиод, красный

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

COMBICON:

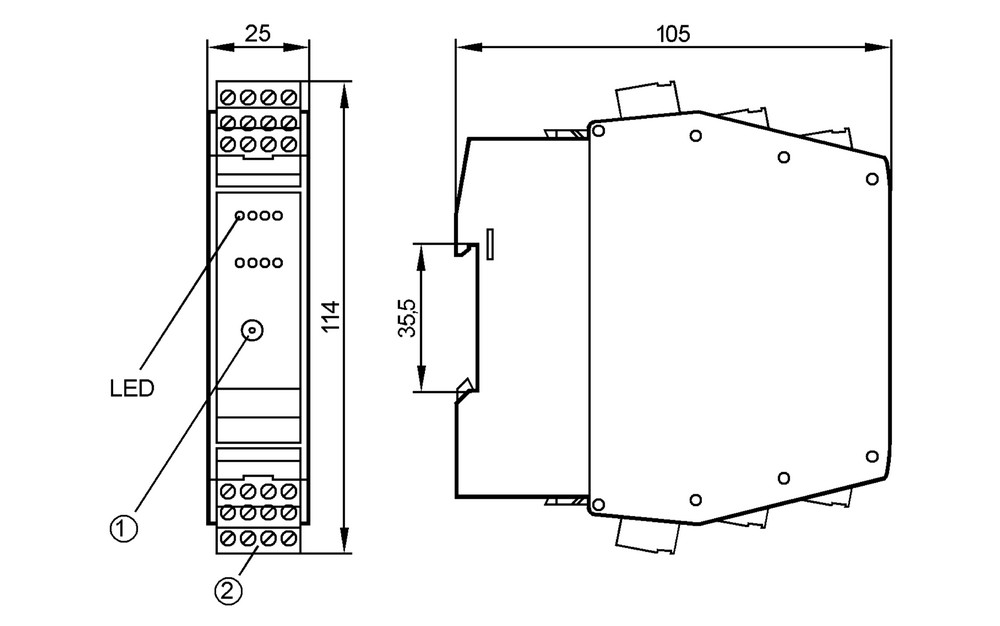

Типовые размеры

1 разъем для адресации

2 разъем типа COMBICON с винтовыми клеммами дополнительные

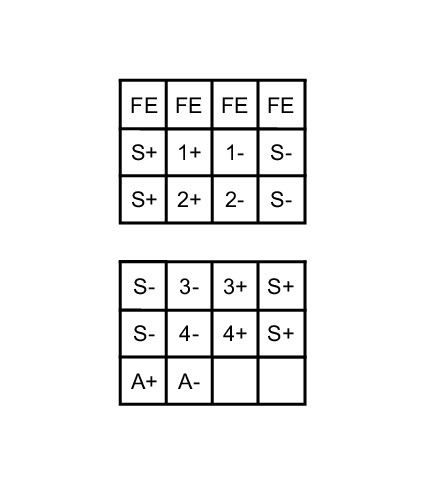

Схема подключения

электрическое подключение

COMBICON:

Соединение

S+	сигнальные входы +
S-	сигнальные входы -
1+...4+	Выходы Drive + 4-проводный Pt100
1-...4-	Выходы Drive - 4-проводный Pt100
FE	заземление
A+	AS-i +
A-	AS-i -
