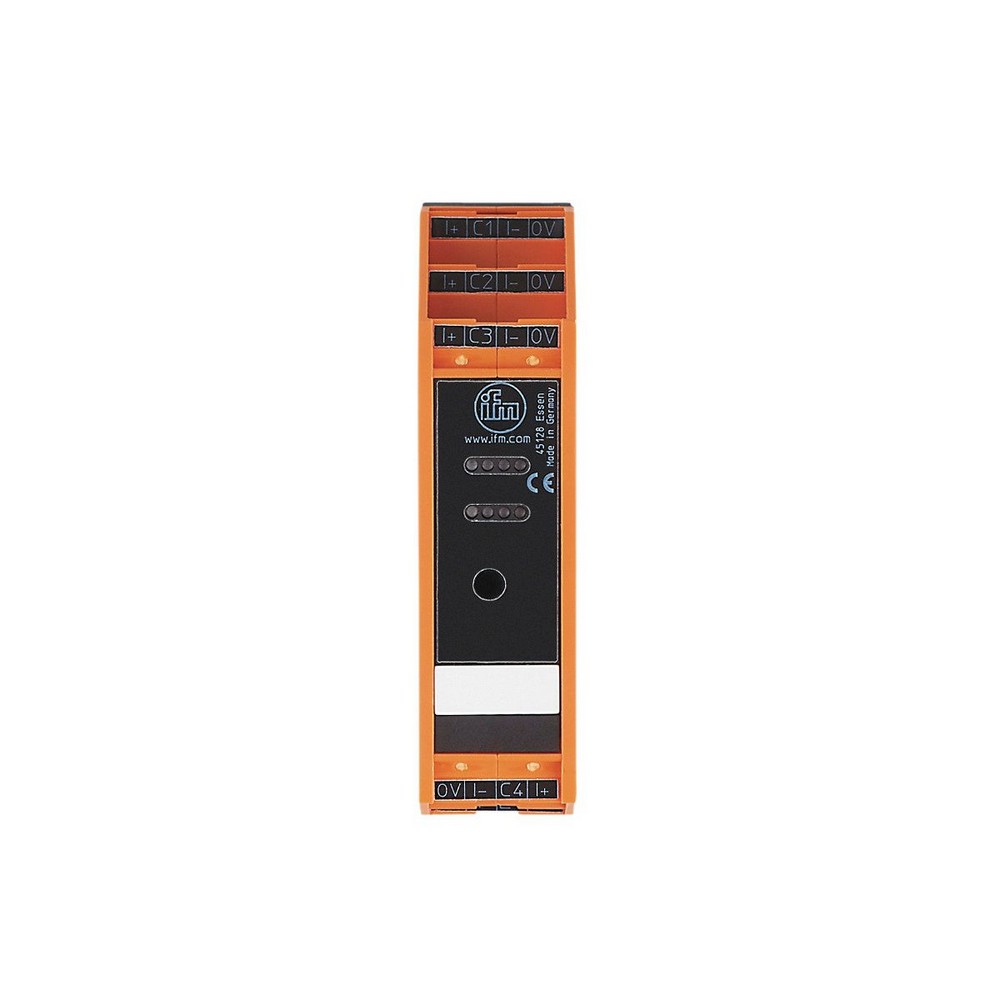

Модуль безопасности AS-интерфейс для установки в шкаф управления AC2217

Артикул: AC2217
Ожидается
Под заказ
Код товара SmartLine25 4AI (V) C IP20
  • Поделиться:
Модуль безопасности AS-интерфейс для установки в шкаф управления AC2217
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Потребление тока [mA]10...53; (внешнее питание)
Общее потребление тока из AS-i [mA]53; (с внешним питанием: 28 mA)
Защита от переполюсовкида
Дополнительное напряжение питания [V]24 DC
Входы/выходы
Количество входов и выходовКоличество аналоговых входов: 4
Входы
Количество аналоговых входов4; (Anschluss von 2-, 3-, 4-Draht-Sensoren)
Аналоговый вход (напряжение) [V]0...10
Аналоговые входы защищены от короткого замыканиянет
Разрешение аналогового входа16 (1 bit = 1 mV)
Питание выходов датчикаAS-i / внешний (по PELV)
Условия эксплуатации
Температура окружающей среды [°C]0...70
Температура хранения [°C]-20...85
Степень защитыIP 20
Испытания / одобрения
ЭMC
EN 50295
MTTF [годы]120
AS-i классификация
AS-i профильS-7.3.E
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]3.E
AS-i сертификат в стадии подготовкида
Механические данные
Вес [g]164,5
Способ монтажаМонтаж на DIN-рейку
материалPA 6.6
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный Напряжение AS-i / 24 V AUX
ошибкисветодиод, красный
Функциясветодиод, жёлтый каналы 1...4
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеCOMBICON:

— RU-RU — AC2217-01 — 20.08.2013

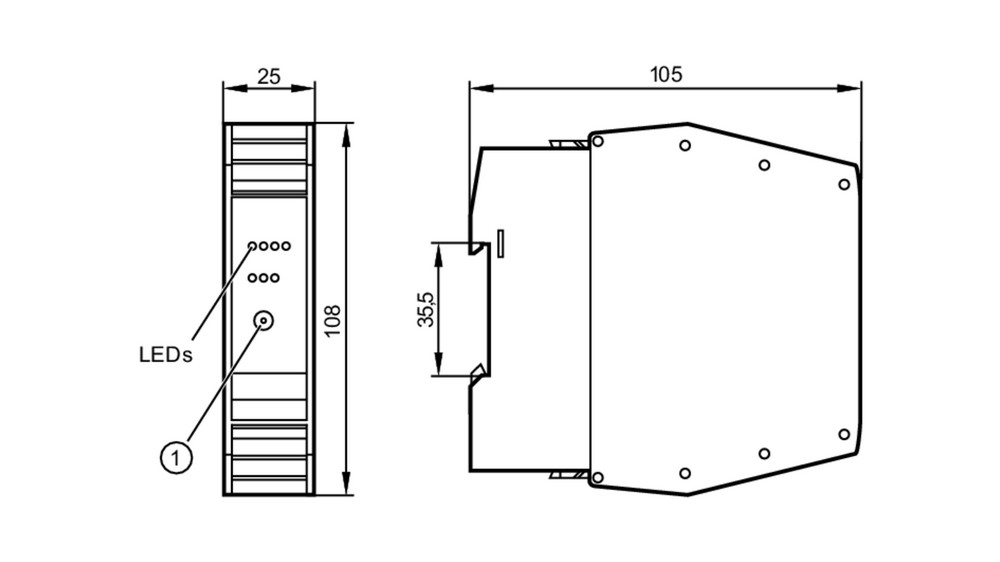

Типовые размеры

Схема подключения

электрическое подключение

COMBICON:

Соединение

I+Питание датчика +24V
V1...4аналоговый вход Напряжение
I-Питание датчика 0V
0Vаналоговый вход 0V
A+AS-i +
A-AS-i -
E+внеш.питание датчика +24V
E-внеш.питание датчика 0V
