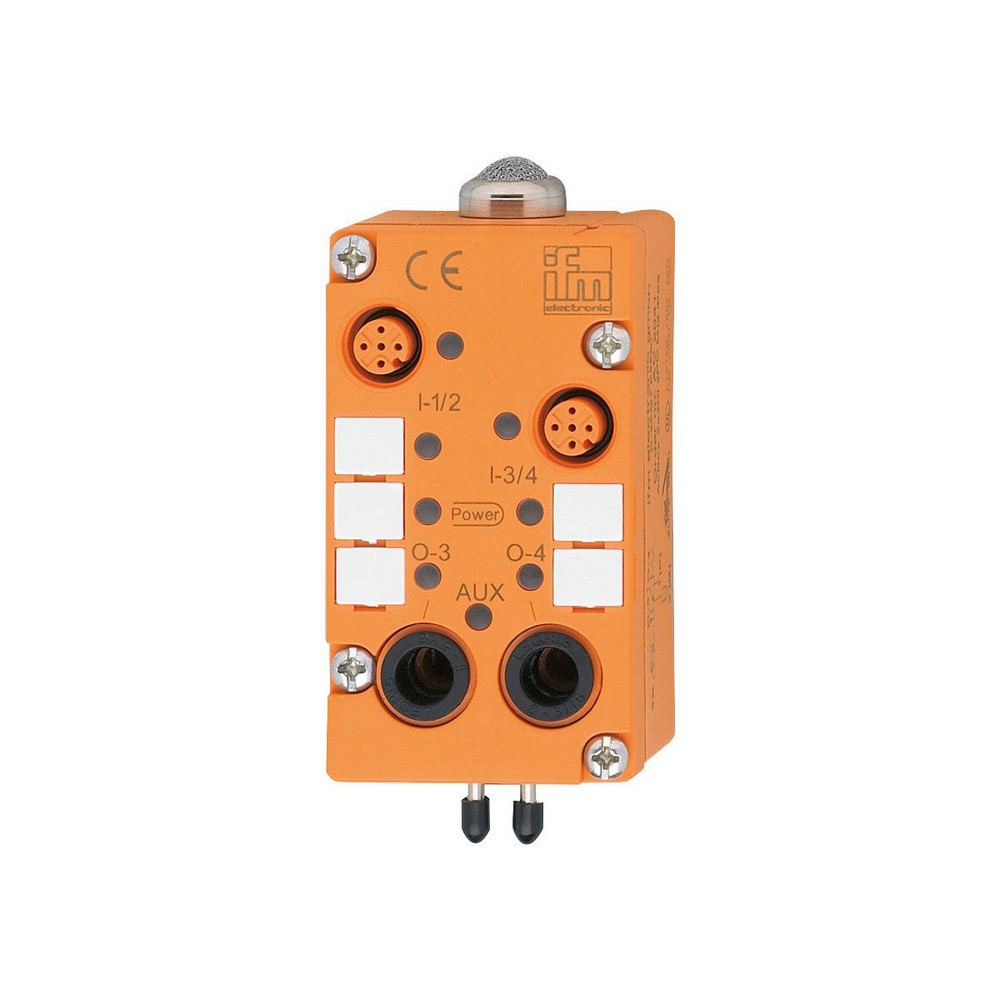

AS-Interface AirBox AC2041

Артикул: AC2041

Ожидается

Под заказ

Код товара	AirBox 2x2DI 2PO M12

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Общее потребление тока из AS-i [mA]

170

Дополнительное напряжение питания [V]

18...30 DC; (по PELV)

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество пневматических выходов: 2

Входы

Количество цифровых входов

4; (2 x 2)

Входная цепь цифровых входов

PNP

напряжение питания [V]

20...30

Макс. суммарный ток нагрузки входов [mA]

100

Входной ток High [mA]

> 3

Входной ток Low [mA]

1,5

Мин. коммутационный уровень сигнала high [V]

Аналоговые входы защищены от короткого замыкания

да

Питание выходов датчика

AS-i

Выходы

Электрическое исполнение

AS-i

Количество пневматических выходов

Условия эксплуатации

Температура окружающей среды [°C]

0...55

Примечание к температуре окружающей среды


со специальной обработкой сжатым воздухом: 0 °C

Степень защиты

IP 65

Испытания / одобрения

ЭMC


EN 50295

AS-i классификация

AS-i профиль

S-7.F

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

AS-i сертификат в стадии подготовки

да

Биты данных


Бит данных	D0	D1	D2	D3
Разъём	I-1/2	I-1/2	I-3/4 + O-3	I-3/4 + O-4
Контакт	4	2	4	4

Механические данные

Вес [g]

260

Способ монтажа

AS-i интерфейс для нижних частей модуля

материал

PBT (полибутилентерефталат)

Пневматическая система

два клапана 3/2-ходовых

Рабочий диапазон давления [bar]

2...8

Рабочий диапазон давления [MPa]

0,2...0,8

Примечание к рабочему диапазону давления


вкл. допустимые пики давления

Воздушный поток при 6/5 bar [l/min]

350

Расход воздуха при 6/0 bar [l/min]

550

Консистенция сжатого воздуха

отфильтрован (5 µm); со смазкой (ISO-VG10) или без смазки

Трубные фитинги

Legris LF 3000/8

Воздухоотвод

Встроенный воздухоотвод

Дисплеи / Элементы управления

Дисплей


режим работы	светодиод, зелёный
Функция	светодиод, жёлтый

Примечания


Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com

Упаковочная величина

1 шт.

электрическое подключение

контактные выводы в нижней части , FK-E / PG:

Разъем: M12

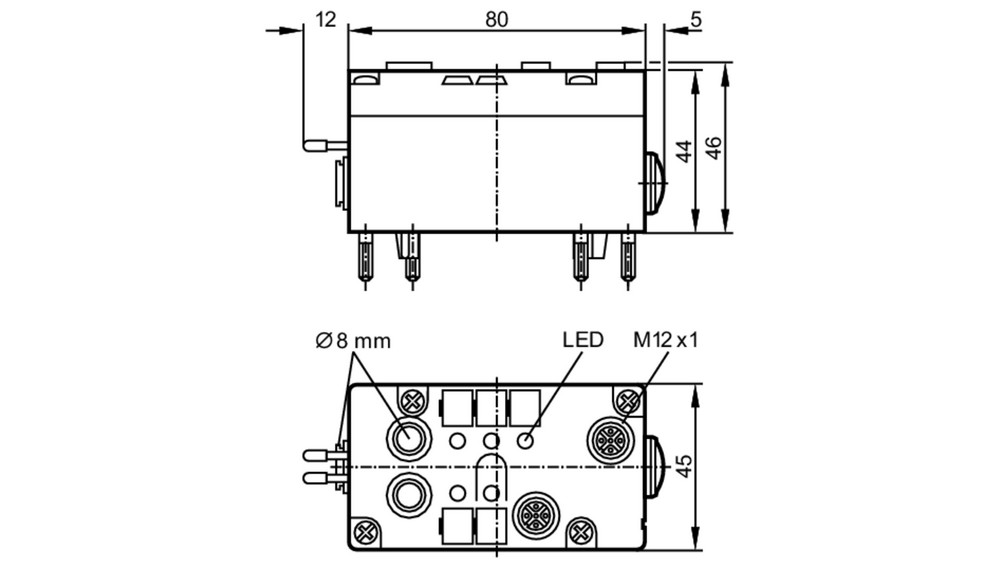

Типовые размеры

Схема подключения

электрическое подключение

контактные выводы в нижней части , FK-E / PG:

	Входы
1	Питание датчика L+
2	вход данных I2 / I4
3	Питание датчика L-
4	вход данных I1 / I3
5	не используется

Разъем: M12
