AS-интерфейс повторитель AC3226

Артикул: AC3226
Ожидается
Под заказ
Код товара SmartL25 AS-i Repeater III
  • Поделиться:
AS-интерфейс повторитель AC3226
Приложение
ПрименениеУдлиннение AS-i сети до 100м
Электронные данные
Номинальное напряжение DC [V]26,5...31,6
Общее потребление тока из AS-i [mA]60; (на AS-i линию)
Выходы
Электрическое исполнениеAS-i
Гальваническая развязкада
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Температура хранения [°C]-30...80
Макс. допустимая относительная влажность воздуха [%]90; (без конденсации)
Макс. высота над уровнем моря [m]2000
Степень защитыIP 20
Испытания / одобрения
ЭMC
EN 62026-2
AS-i классификация
AS-i сертификат в стадии подготовкида
Механические данные
Вес [g]171
КорпусМонтаж на DIN-рейку
материалPA 6.6
Дисплеи / Элементы управления
Дисплей
режим работы2x светодиод, зелёный
Функциясветодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
Разъём Combicon
Ссылка для завершения шины
Примечания
Упаковочная величина1 шт.

— RU-RU — AC3226-00

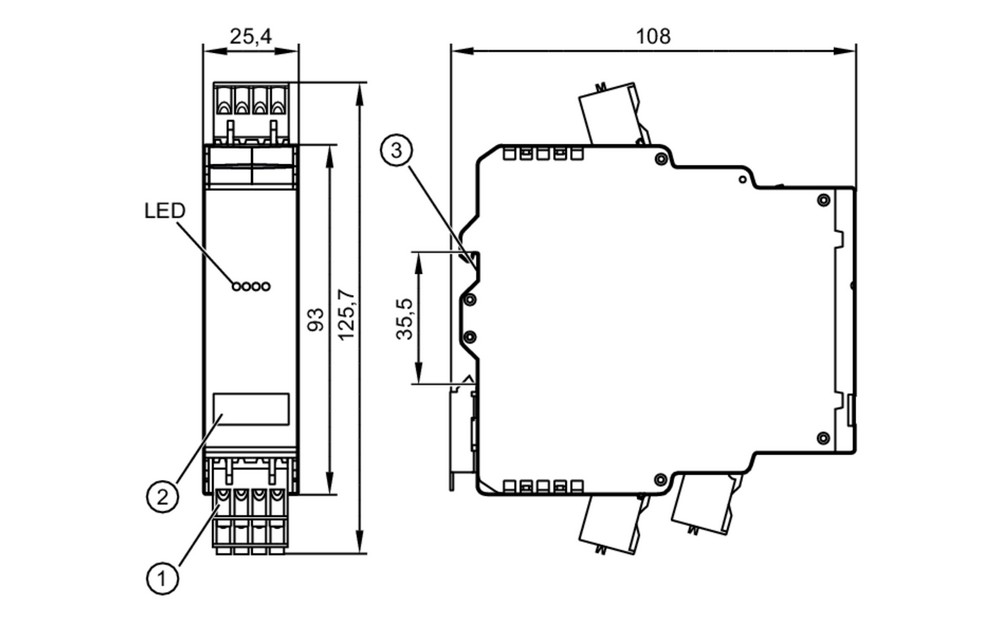

Типовые размеры

1 Разъём с прижимной клеммой

2 маркер

3 Установка на DIN-рейке

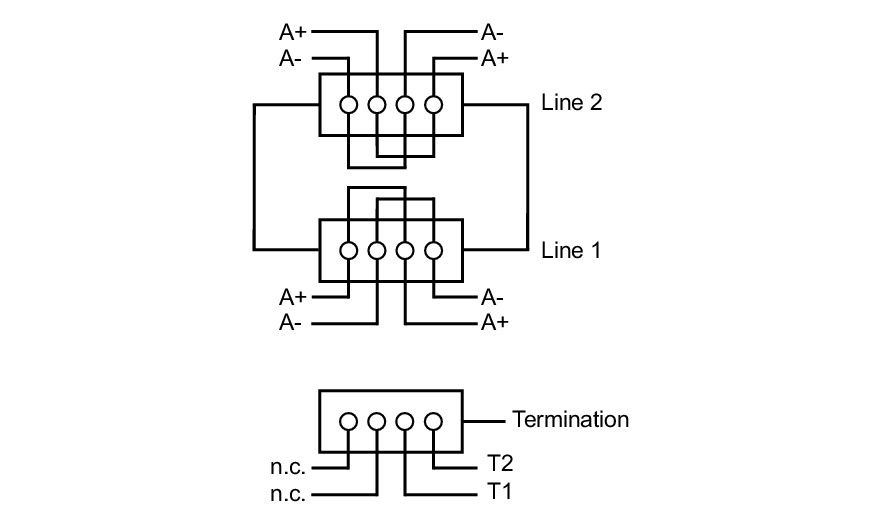

Схема подключения

электрическое подключение

Соединение

исходящий AS-i кабель
A2-AS-i - строка 2
A2+AS-i + строка 2
A2-AS-i - строка 2
A2+AS-i + строка 2
входящий AS-i кабель
A1+AS-i + строка 1
A1-AS-i - строка 1
A1+AS-i + строка 1
A1-AS-i - строка 1
T1
T2
