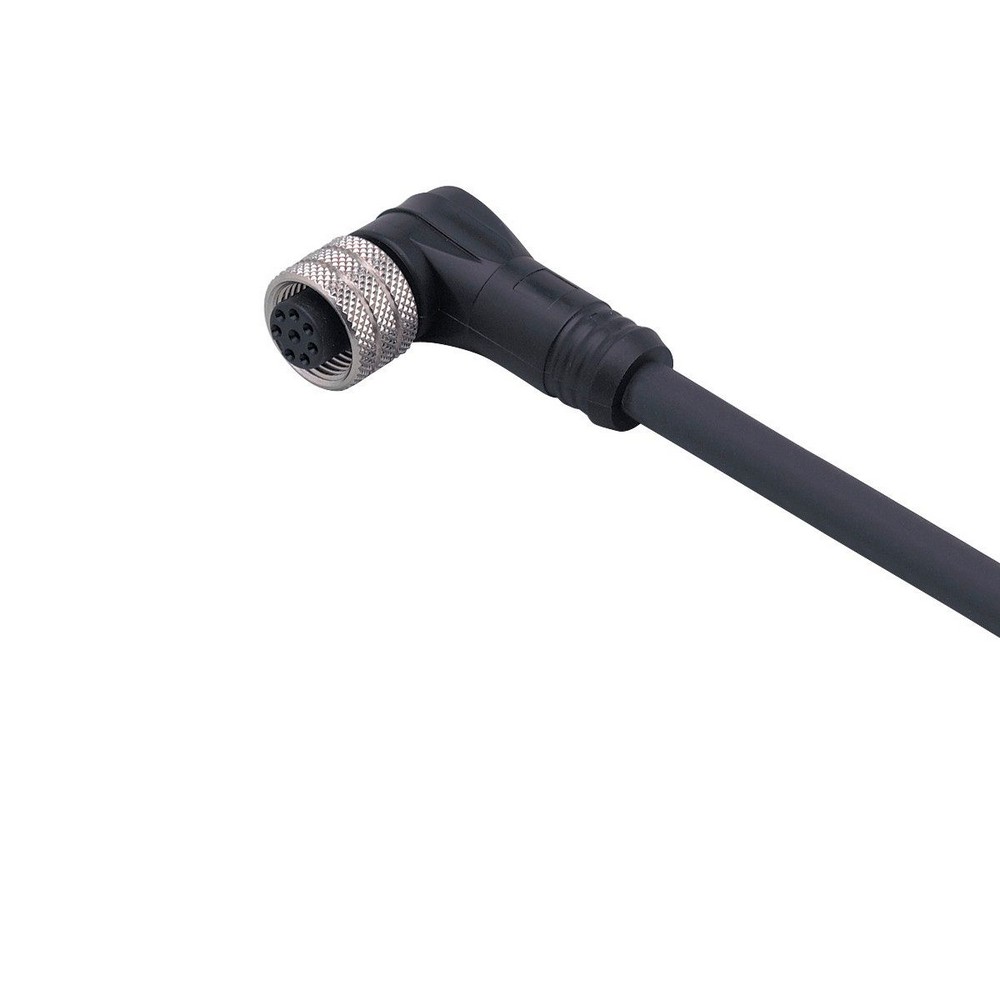

Соединительный кабель с разъемом E12237

Артикул: E12237

Ожидается

Под заказ

Код товара	ADOAH080MSS0015B08

Электронные данные
Рабочее напряжение [V]	30 AC / 36 DC
Макс. общая токовая нагрузка [A]	2
Условия эксплуатации
Температура окружающей среды [°C]	-40...80
Степень защиты	IP 68
Механические данные
Вес [g]	813,5
Размеры [mm]	28 x 15 x 38
материал	TPU
Материал накидной гайки	латунь
Примечания
Рекомендации	Для 8-полюсных разъемов цвета жил не стандартизированы.; Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).
Упаковочная величина	1 шт.
электрическое подключение
	Кабель: 15 m, PUR (полиуретан), черный; 8 x 0,25 mm (32 x O 0,1 mm )
электрическое подключение - Разъём
Соединение	Разъем: 1 x M12, угловой; Литой корпус: TPU; Блокировка: латунь, никелированн.; Момент затяжки: 1...1,5 Nm

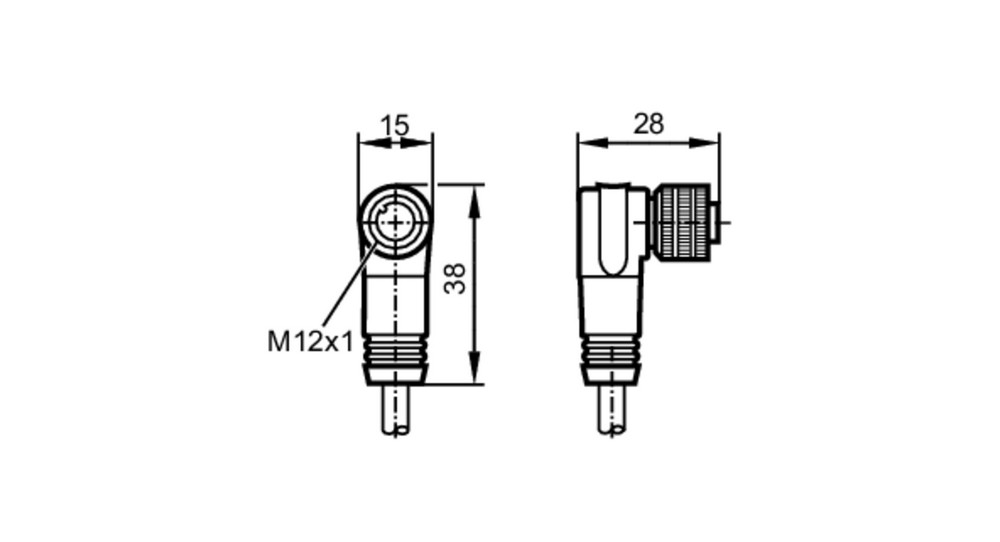

Типовые размеры

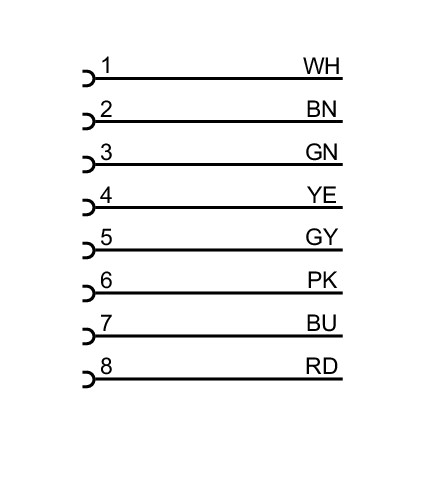

Схема подключения

электрическое подключение

Кабель: 15 m, PUR (полиуретан), черный; 8 x 0,25 mm (32 x O 0,1 mm )

электрическое подключение - Разъём

Разъем: 1 x M12, угловой; Литой корпус: TPU; Блокировка: латунь, никелированн.; Момент затяжки: 1...1,5 Nm

Соединение
