многолучевые барьеры безопасности OY423S

Артикул: OY423S
Ожидается
Под заказ
Код товара OYA0910-04-4-15-P-1-A
  • Поделиться:

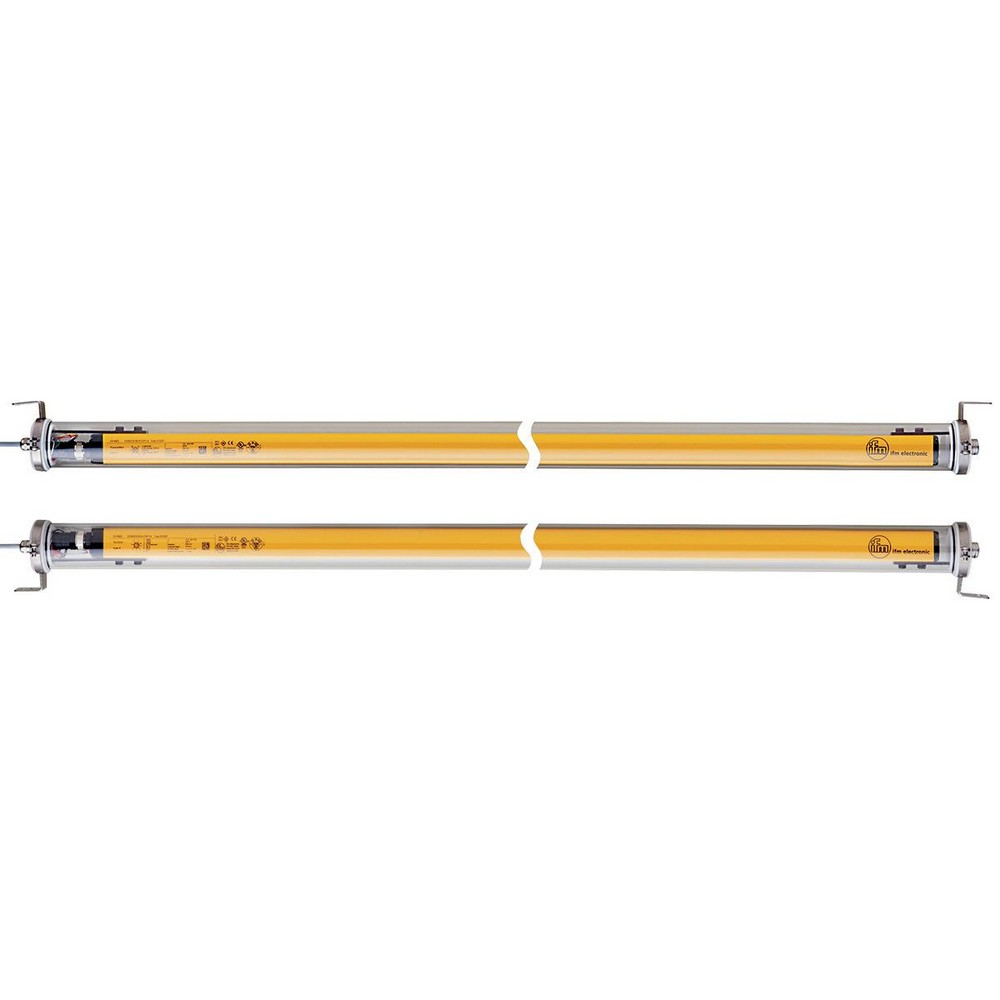

многолучевые барьеры безопасности OY423S
Приложение
Функция защитыЗащита человека от доступа к опасным частям
Электронные данные
Допустимое отклонение рабочего напряжения [%]20
Рабочее напряжение [V]24 DC
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 2
Тип светаИнфракрасный свет
Длина волны [nm]950
Приёмник
Потребление тока [mA]83
Потребление тока подогрев [mA]417
Излучатель
Потребление тока [mA]42
Потребление тока подогрев [mA]417
Выходы
Электрическое исполнениеPNP
Количество OSSD выходов2
Макс. допустимая токовая нагрузка на каждый OSSD выход [mA]400; (24 V)
Защита от короткого замыканияда
Диапазон контроля
Высота защищённой зоны [mm]910
Количество лучей4
Ширина защищенной зоны (низкая сила излучения) [m]0...7
Ширина защищенной зоны (высокая сила излучения) [m]3...15
Время реакции
Время отклика [ms]2,5
Условия эксплуатации
Температура окружающей среды [°C]-20...55
Макс. допустимая относительная влажность воздуха [%]95
Степень защитыIP 65; IP 67; IP 69K; (с защитной трубкой: IP 69K)
Испытания / одобрения
ЭMC
IEC 61496-1
Ударопрочность
IEC 61496-1
Вибропрочность
IEC 61496-1
Классификация безопасности
ISO 13849-1Категория 4, PL e
IEC 61508SIL 3
IEC 62061SILCL 3
Срок службы TM (Mission Time) [h]175200
Надёжность системы обеспечения безопасности PFHD [1/h]1,1E-08
Механические данные
Вес [g]6290
Размеры [mm]O 56
МатериалЗащитная трубка: PMMA прозрачный; Защитный колпачок: POM; зажим: нерж. сталь (1.4404 / 316L); Уплотнение: силикон
Длина L [mm]1177
Дисплеи / Элементы управления
Дисплей
Излучатель1 светодиод
приёмник2 светодиод
Примечания
Упаковочная величина1 шт.
электрическое подключение - приёмник
СоединениеКабель: 15 m, PVC (поливинилхлорид); Максимальная длина кабеля: 100 m; 10 x 0,34 mm
электрическое подключение - Излучатель
СоединениеКабель: 15 m, PVC (поливинилхлорид); 8 x 0,34 mm

— RU-RU — OY423S — 16.11.2012

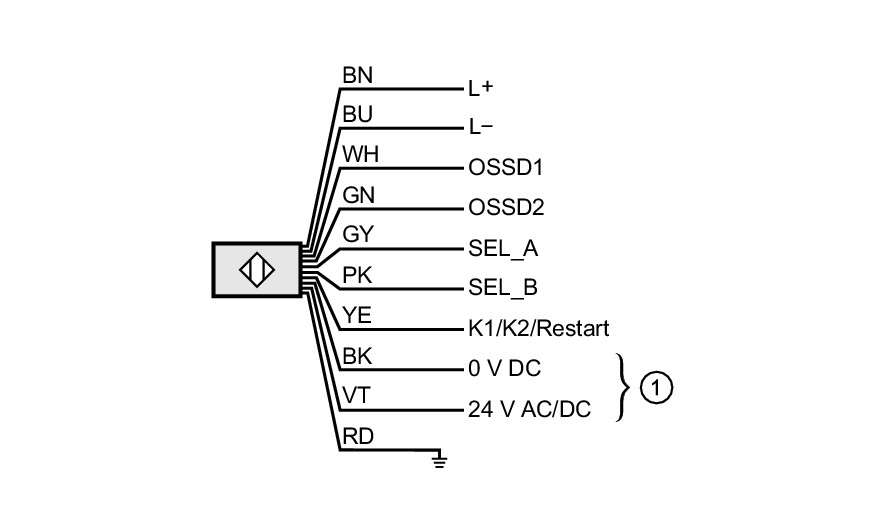

Схема подключения

электрическое подключение - приёмник

Кабель: 15 m, PVC (поливинилхлорид); Максимальная длина кабеля: 100 m; 10 x 0,34 mm

Соединение

1:Тепло
Цвета жил :
BK =черный
BN =коричневый
BU =синий
GN =зелёный
GY =серый
PK =розовый
RD =красный
VT =фиолетовый
WH =белый
YE =жёлтый

электрическое подключение - Излучатель

Кабель: 15 m, PVC (поливинилхлорид); 8 x 0,34 mm

Соединение

1:Тепло
PK:не используется
Цвета жил :
BN =коричневый
BU =синий
GN =зелёный
GY =серый
PK =розовый
RD =красный
WH =белый
YE =жёлтый
