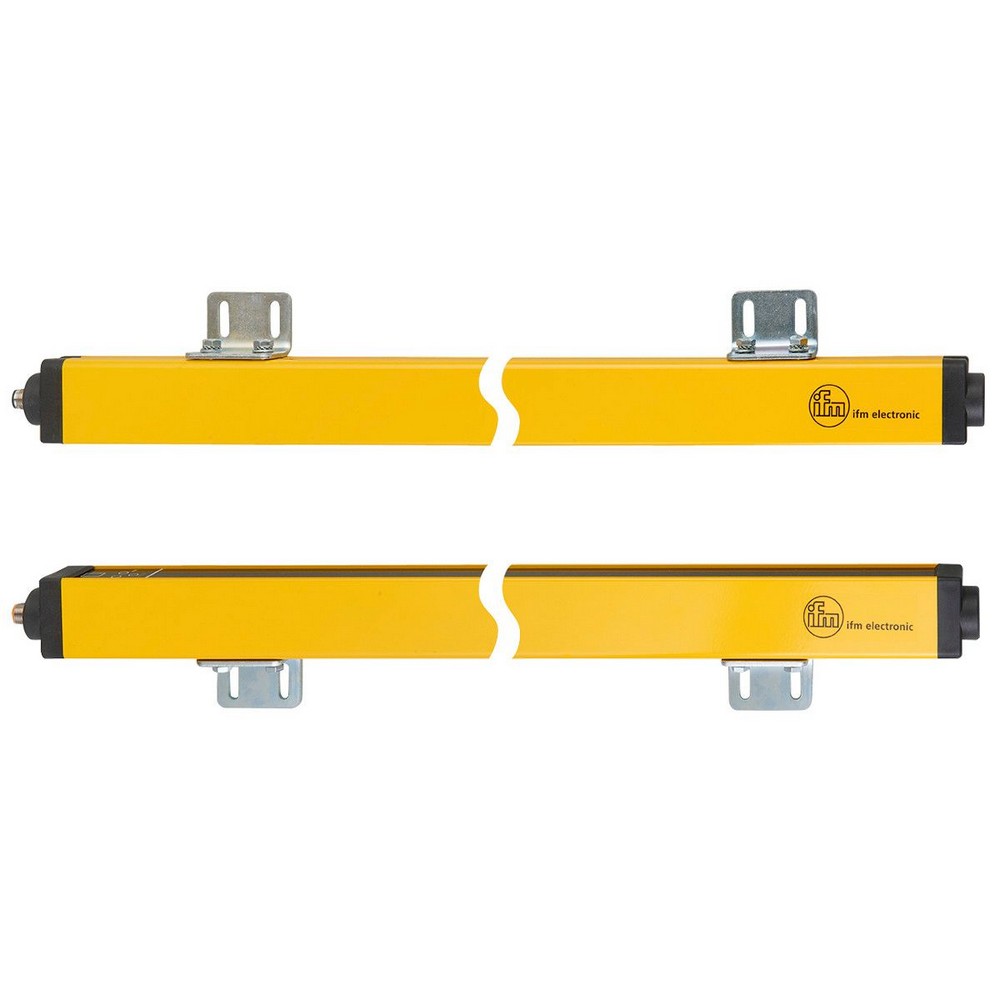

Световые завесы для систем безопасности OY816S

Артикул: OY816S

Ожидается

Под заказ

Код товара	OYA0760-20-4-18-P-1-B

Световые завесы для систем безопасности OY816S

Описание

Приложение

Функция защиты

Защита от доступа рук

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Рабочее напряжение [V]

24 DC

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Тип света

Инфракрасный свет

Длина волны [nm]

950

Приёмник

Потребление тока [mA]

125

Излучатель

Потребление тока [mA]

Выходы

Электрическое исполнение

PNP

Количество OSSD выходов

Макс. допустимая токовая нагрузка на каждый OSSD выход [mA]

500; (24 V)

Защита от короткого замыкания

да

Диапазон контроля

Высота защищённой зоны [mm]

760

Разрешение (регистрирующая способность d) [mm]

Ширина защищенной зоны (низкая сила излучения) [m]

0...6

Ширина защищенной зоны (высокая сила излучения) [m]

3...18

Выборочное гашение (Floating Blanking)

да

Время реакции

Время отклика [ms]

13,5

Условия эксплуатации

Применение

Класс C согласно EN 60654-1 водонепроницаемое исполнение

Температура окружающей среды [°C]

0...55

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65

Испытания / одобрения

ЭMC


IEC 61496-1

Ударопрочность


IEC 61496-1

Вибропрочность


IEC 61496-1

Классификация безопасности

ISO 13849-1

Категория 4, PL e

IEC 61508

SIL 3

IEC 62061

SILCL 3

Срок службы TM (Mission Time) [h]

175200

Надёжность системы обеспечения безопасности PFHD [1/h]

1,6 E -08

Механические данные

Вес [g]

4260

Размеры [mm]

861 x 35 x 45

Материал

корпус: алюминий; фронтальная оптика: PC

Длина L [mm]

861

Дисплеи / Элементы управления

Дисплей


Излучатель	3 светодиод
Излучатель	1 7-значный светодиодный дисплей
приёмник	3 светодиод
приёмник	1 7-значный светодиодный дисплей

Принадлежности

Принадлежности (поставляются в комплекте)


уголок для монтажа: 4
Гайки с пазом: 4
винты

Примечания

Рекомендации

Для 8-полюсных разъемов цвета жил не стандартизированы.; Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).

Упаковочная величина

1 шт.

электрическое подключение - приёмник

Соединение

Разъем: 1 x M12; Максимальная длина кабеля: 100 m; для поперечного сечения провода 0,34 mm

электрическое подключение - Излучатель

Соединение

Разъем: 1 x M12

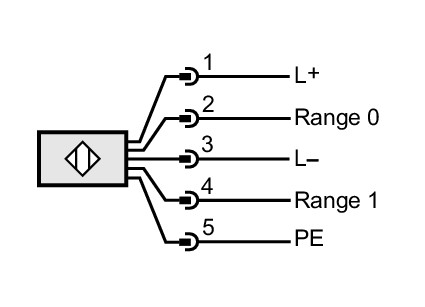

Схема подключения

электрическое подключение - приёмник

Разъем: 1 x M12; Максимальная длина кабеля: 100 m; для поперечного сечения провода 0,34 mm

Соединение

электрическое подключение - Излучатель

Разъем: 1 x M12

Соединение
