Оценочная электроника RFID LF/HF DTE100

Артикул: DTE100
Ожидается
Под заказ
Код товара DTELF/HFABRWDPUS00
  • Поделиться:

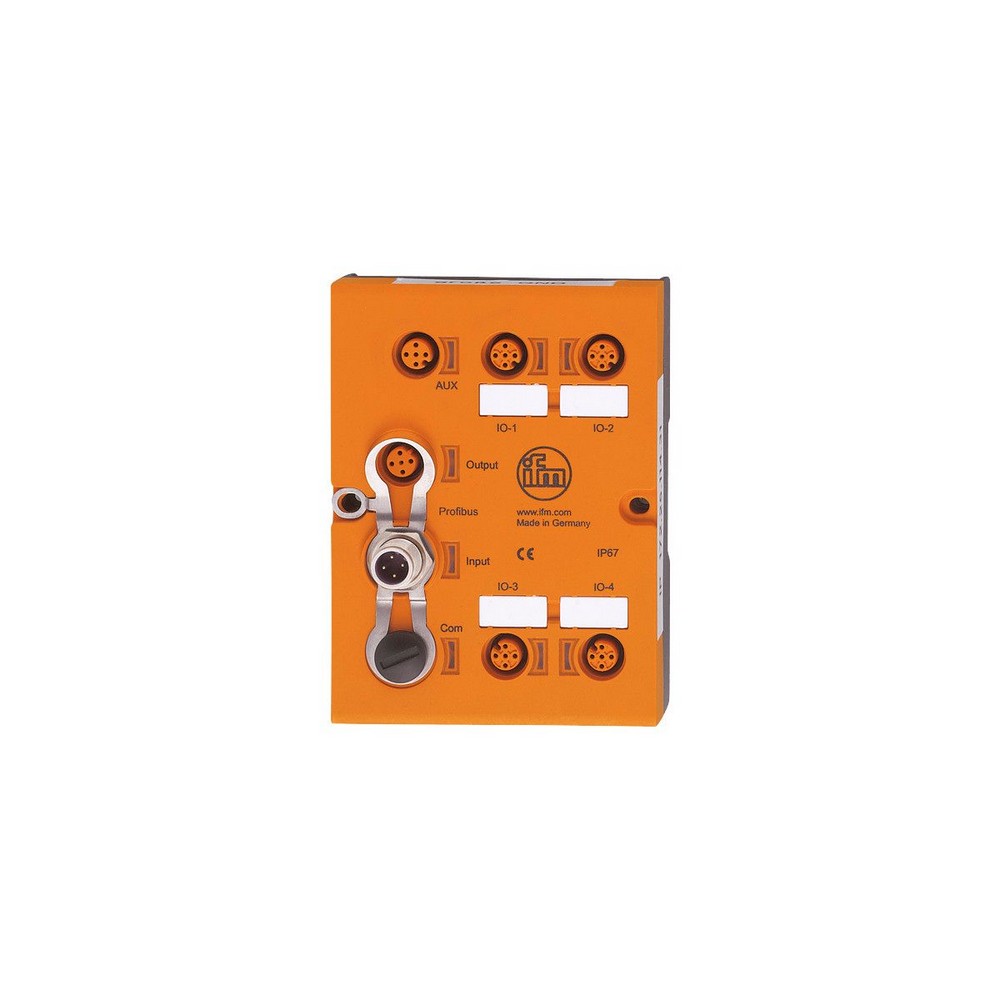

Оценочная электроника RFID LF/HF DTE100
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]200...3000
Выходы
Макс. допустимая токовая нагрузка на каждый выход [mA]500
интерфейсы
Коммуникационный интерфейсPROFIBUS DP
Условия эксплуатации
Температура окружающей среды [°C]-20...60
Температура хранения [°C]-20...85
Степень защитыIP 67
Испытания / одобрения
Ударопрочность
IEC 60068-2-2715 г 11 ms
Вибропрочность
IEC 60068-2-6±1.6 mm (17...18 Hz) / 2 г (10...150 Hz)
MTTF [годы]101,69
Механические данные
Вес [g]390
Размеры [mm]115 x 46,2 x 85
материалВерхняя часть: PA Grivory GV5H оранжевый; Верхняя часть: TPE; нижняя часть: GD-AlSi12
Дисплеи / Элементы управления
Дисплей
напряжение питания1 x светодиод, зелёный
1 x светодиод, жёлтый
Profibus-DP1 x светодиод, красный
1 x светодиод, зелёный
Ethernet1 x светодиод, зелёный
1 x светодиод, жёлтый
Входы/выходы1 x светодиод, зелёный
1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
Защитный колпачок: M12, E73004
Примечания
Упаковочная величина1 шт.
электрическое подключение - напряжение питания
Разъем: M12
электрическое подключение - Profibus IN
Разъем: M12
электрическое подключение - Profibus OUT
Разъем: M12

— RU-RU — DTE100-00 — 01.03.2013

Типовые размеры

Схема подключения

электрическое подключение - напряжение питания

124 V DC
2n.c.
30 V
4n.c.
5n.c.

Разъем: M12

электрическое подключение - Profibus IN

1n.c.
2RxD/TxD-N
3n.c.
4RxD/TxD-P

Разъем: M12

электрическое подключение - Profibus OUT

1P5V
2RXD/TxD-N
3DGND
4RXD/TxD-P
5n.c.

Разъем: M12
