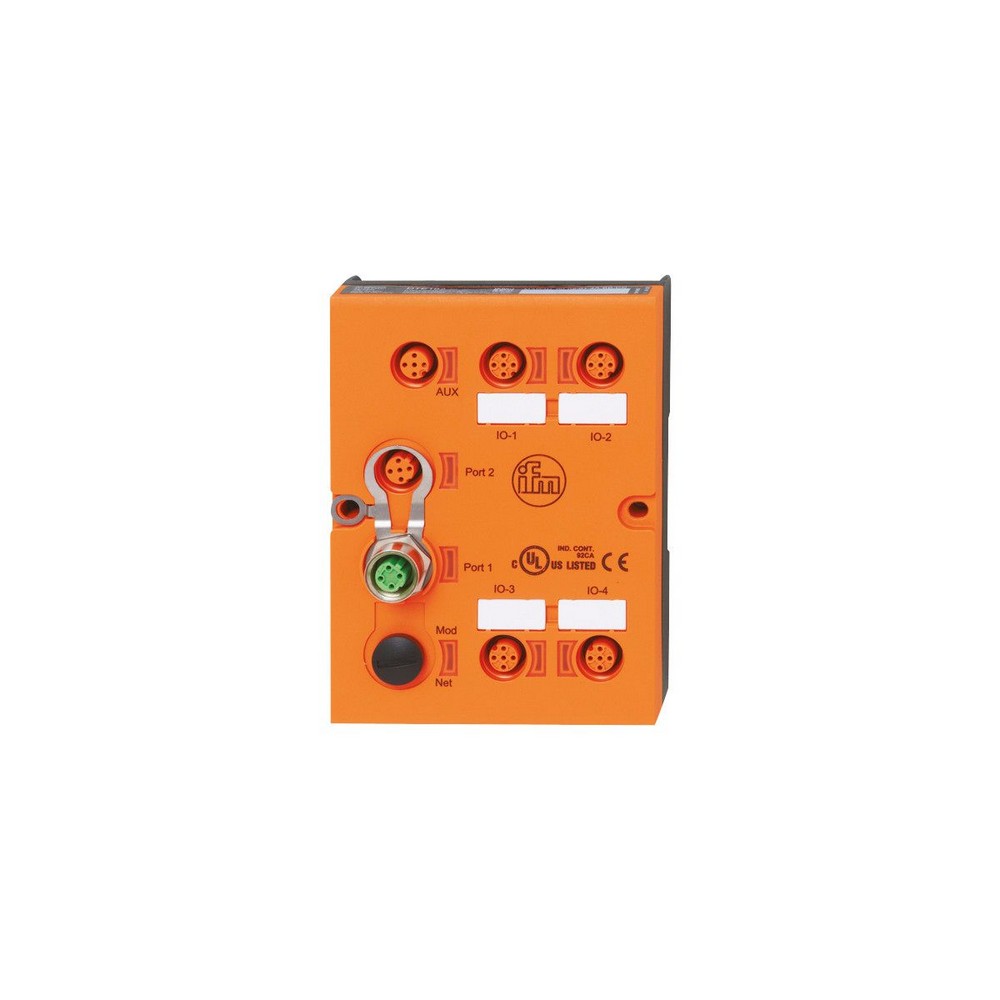

Оценочная электроника RFID LF/HF DTE104

Артикул: DTE104
Ожидается
Под заказ
Код товара DTELF/HFABRWENUS00
  • Поделиться:
Оценочная электроника RFID LF/HF DTE104
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]200...3000
Выходы
Макс. допустимая токовая нагрузка на каждый выход [mA]500
интерфейсы
Коммуникационный интерфейсEthernet
Ethernet - TCP/IP
протоколTCP/IP
Условия эксплуатации
Температура окружающей среды [°C]-20...60
Температура хранения [°C]-20...85
Степень защитыIP 67
Испытания / одобрения
Ударопрочность
IEC 60028-2-2715 г 11 ms
Вибропрочность
IEC 60028-2-6±1.6 mm (17...18 Hz) / 2 г (10...150 Hz)
MTTF [годы]108,28
Механические данные
Вес [g]386
Размеры [mm]115 x 46,2 x 85
материалВерхняя часть: PA Grivory GV5H оранжевый; Верхняя часть: TPE; нижняя часть: GD-AlSi12
Дисплеи / Элементы управления
Дисплей
напряжение питания1 x светодиод, зелёный
1 x светодиод, жёлтый
Ethernet TCP/IP2 x светодиод, красный/зеленый
Ethernet1 x светодиод, зелёный
1 x светодиод, жёлтый
Входы/выходы1 x светодиод, зелёный
1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
Защитный колпачок: M12, E73004
Примечания
Упаковочная величина1 шт.
электрическое подключение - Подключение к процессу
IO 1...4Разъем: 4 x M12
электрическое подключение - напряжение питания
AUXРазъем: 1 x M12
электрическое подключение - Ethernet
Port 1/2Разъем: 2 x M12

— RU-RU — DTE104-00 — 21.11.2013

Типовые размеры

Схема подключения

электрическое подключение - Подключение к процессу

IO 1...4

1L+
2IN (I/Q)
3L-
4OUT (C/Qo); IN (C/Qi)
5n.c.

Разъем: 4 x M12

электрическое подключение - напряжение питания

AUX

124 V DC
2n.c.
30 V
4n.c.
5n.c.

Разъем: 1 x M12

электрическое подключение - Ethernet

Port 1/2

1TD+
2RD+
3TD-
4RD-

Разъем: 2 x M12
