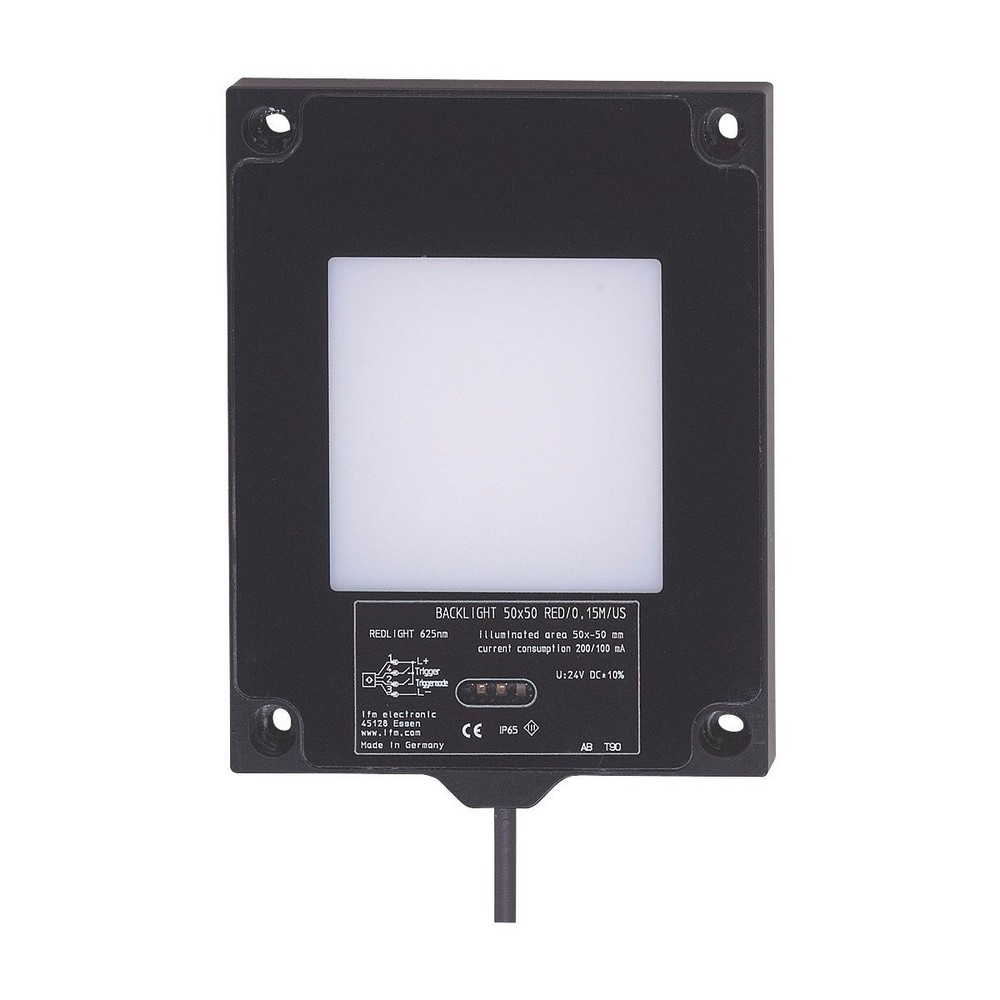

Внешняя подсветка O2D911

Артикул: O2D911
Ожидается
Под заказ
Код товара BACKLIGHT 50X50 RT/0,15M/US
  • Поделиться:
Внешняя подсветка O2D911
Приложение
Освещенное поле50 x 50
Режим работывысокая интенсивность света (макс. длина импульса: 50 мс; макс. соотношение заполнения 1/10); нормальная интенсивность света (возможно постоянное функционирование)
Электронные данные
Допустимое отклонение рабочего напряжения [%]-10...10
Рабочее напряжение [V]24 DC
Потребление тока [mA]Рабочий режим "непрерывная работа": 200; Рабочий режим "высокая интенсивность света": 100
Класс защитыIII
Защита от переполюсовкида
Тип светакрасный свет
Длина волны [nm]660
Входы
Триггер24 V PNP (IEC 61131-1)
Выходы
Защита от перегрузок по токуда
Условия эксплуатации
Температура окружающей среды [°C]0...50
Степень защитыIP 65
Защита от перегреваtrue
Испытания / одобрения
MTTF [годы]349
Механические данные
Вес [g]167
Размеры [mm]103 x 81 x 9,2
материалалюминий
Материал линз
PMMA
Дисплеи / Элементы управления
Дисплей
Освещенность1 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
Превышающая температура / Перегрузка1 x светодиод, красный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 0,15 m, PUR
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — O2D911-01 — 28.10.2010

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 0,15 m, PUR

Разъем: 1 x M12; Контакты: позолоченый

Соединение

4Триггер
2Рабочий режим "высокая интенсивность света"
