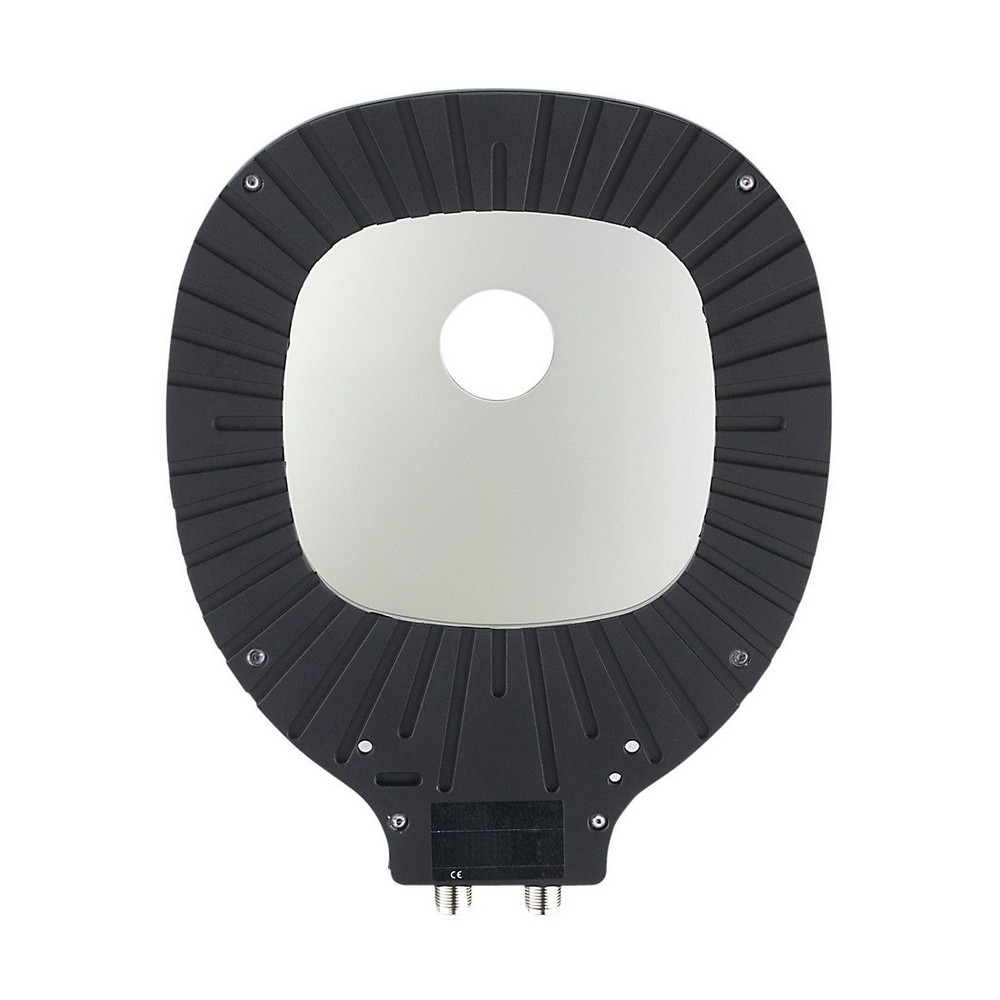

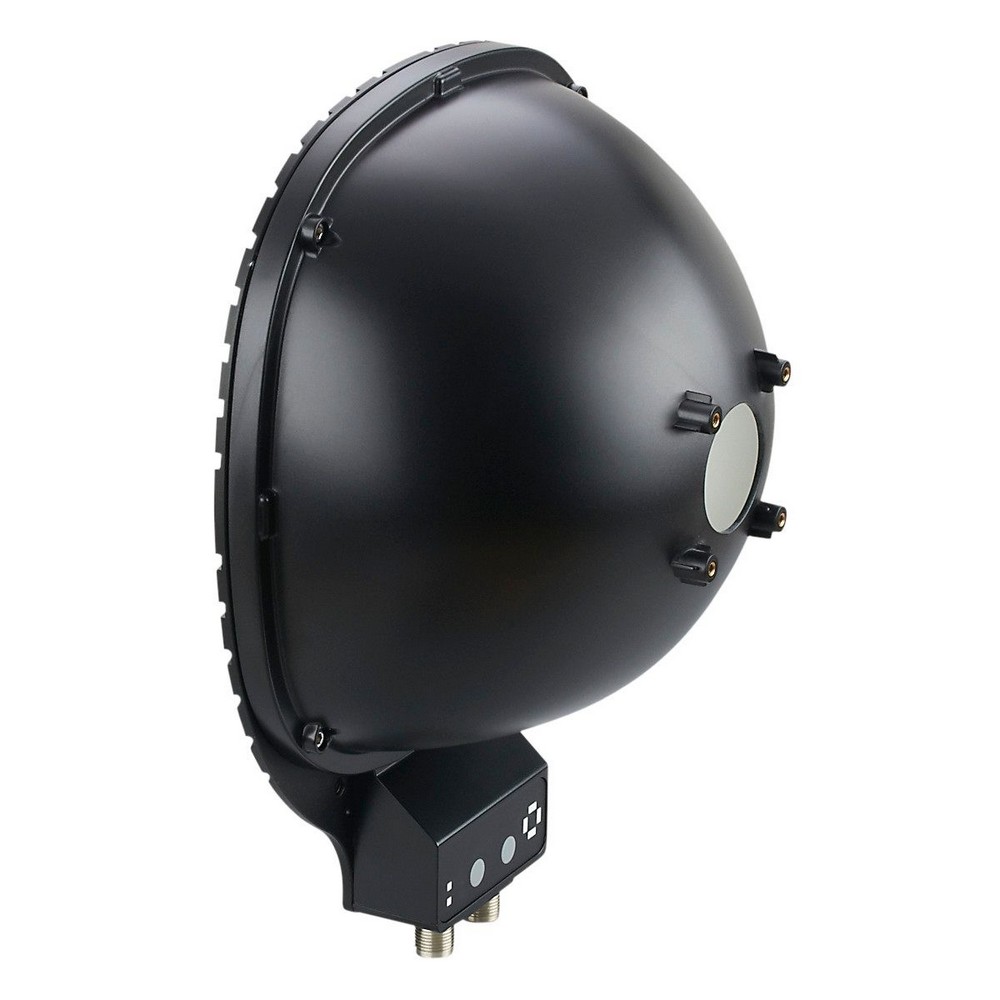

Внешняя подсветка O2D933

Артикул: O2D933

Ожидается

Под заказ

Код товара	Dome Light 130 CY RD/ US

Описание

Приложение

Освещенное поле

130 x 130

Режим работы

нормальная интенсивность света (возможно постоянное функционирование); высокая интенсивность света (импульсная)

Электронные данные

Рабочее напряжение [V]

24 DC

Потребление тока [mA]

Рабочий режим "непрерывная работа": 460; Рабочий режим "высокая интенсивность света": 3420

Класс защиты

III; (PELV)

Тип света

красный свет; голубой свет

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 1

Входы

Количество цифровых входов

Триггер

24 V PNP/NPN; внешнее

Условия эксплуатации

Температура окружающей среды [°C]

-10...40

Температура хранения [°C]

-20...60

Степень защиты

IP 65

Испытания / одобрения

Фотобиологическая безопасность

группа риска 1; (DIN EN 62471)

Механические данные

Вес [g]

771

Размеры [mm]

256,8 x 197 x 106,7

материал

Корпус: алюминий анодное оксидирование, покрытие черной эмалью; Крышка: ABS

Момент затяжки [Nm]

0,5...1,5

Дисплеи / Элементы управления

Дисплей


режим работы	1 x светодиод, зелёный
Рабочий режим "высокая интенсивность света"	1 x светодиод, красный
светодиодный сегмент	1 x светодиод, белый

Примечания

Упаковочная величина

1 шт.

электрическое подключение - параметрирование

Разъем: M12

электрическое подключение - напряжение питания

Разъем: M12

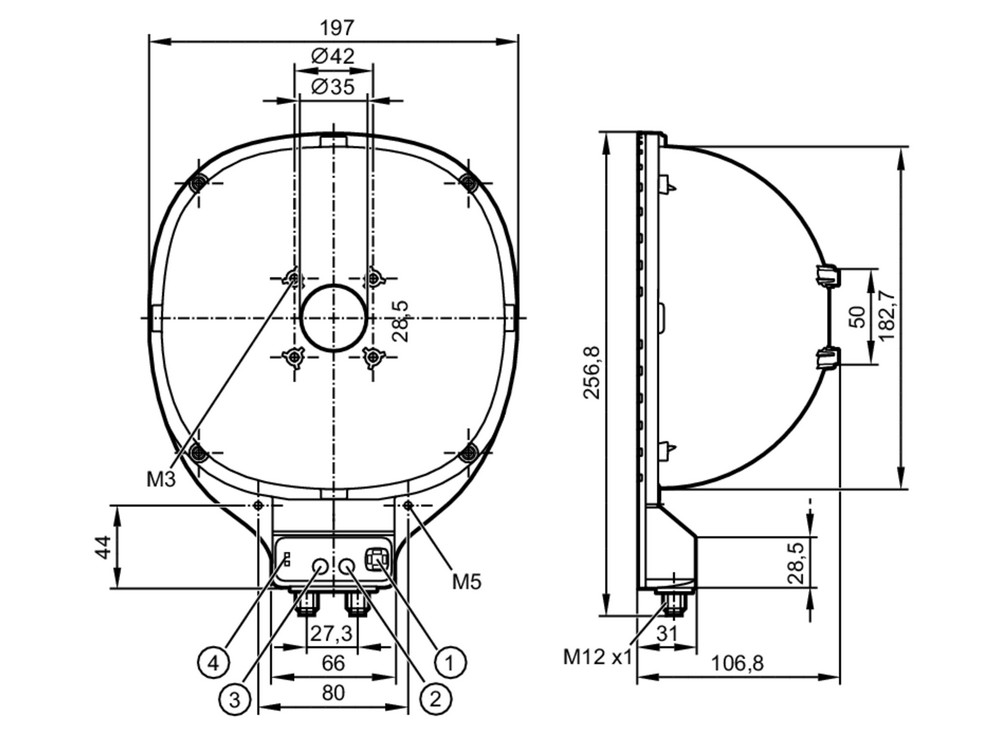

Типовые размеры

1 светодиодный сегмент

2 Кнопка для программирования Segment

3 Кнопка для программирования Colour

4 светодиод Рабочее состояние

Схема подключения

электрическое подключение - параметрирование

1:	Рабочий режим "высокая интенсивность света"
2:	цвет 2
3:	GND
4:	светодиодный сегмент 1
5:	светодиодный сегмент 2
6:	светодиодный сегмент 3
7:	светодиодный сегмент 4
8:	отключить кнопки

Разъем: M12

электрическое подключение - напряжение питания

1:	U+
2:	вход триггера NPN
3:	GND
4:	вход триггера PNP
5:	диммер

Разъем: M12
