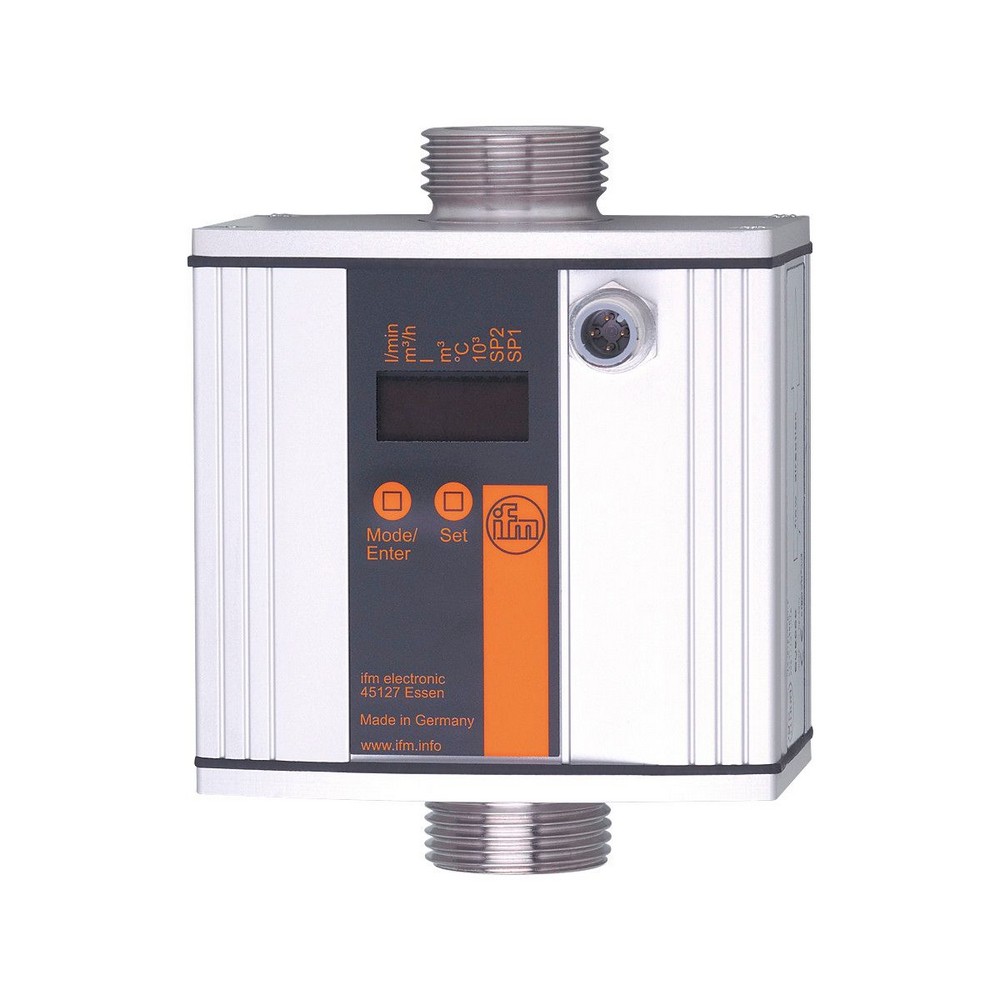

Ультразвуковой датчик потока SU8000

Артикул: SU8000
Ожидается
Под заказ
Код товара SUR11HGBFRKG/W/US-100-IPF
  • Поделиться:
Ультразвуковой датчик потока SU8000
Приложение
ПрименениеСуммирующая функция; для общепромышленного применения
Установкаподключение к трубе при помощи адаптера
СредаВода; гликолевые растворы; Охлаждающие жидкости; масло
Примечание к среде
низковязкие масла с вязкостью: 7...40 mm/s (40 °C)
высоковязкие масла с вязкостью: 30...68 mm/s (40 °C)
Температура измеряемой среды [°C]-10...80
Предел прочности по давлению [bar]16
Электронные данные
Рабочее напряжение [V]19...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]100
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]10
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Входы
Входысброс счетчика
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250; (на каждый выход)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый)
Наиб.нагрузка []500
Аналоговый выход по напряжению [V]0...10; (масштабируемый)
Мин. сопротивление нагрузки []2000
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
0...100 l/min0...6 m/h
Диапазон индикации
0...120 l/min0...7,2 m/h
Разрешение
0,1 l/min0,005 m/h
Точка срабатывания SP
0,2...100 l/min0,01...6 m/h
Точка сброса rP
0...99,8 l/min0...5,99 m/h
Начальная точка аналогового сигнала, ASP
0...80 l/min0...4,8 m/h
Конечная точка аналогового сигнала, АЕР
20...100 l/min1,2...6 m/h
Макс. скорость потока
110 l/min6,6 m/h
Ширина шага
0,1 l/min0,005 m/h
Контроль моментального расхода
Значение импульса0,1 l...1 000 000 m
Длина импульса [s]0,025...2
Контроль температуры
Диапазон измерения [°C]-10...80
Разрешение [°C]0,2
Точка срабатывания SP [°C]-9,8...80
Точка сброса rP [°C]-10...79,8
Aналоговая пусковая точка [°C]-10...62
Aналоговая конечная точка [°C]8...80
С шагом в [°C]0,2
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения) ± (3 % MW + 0,2 % MEW) / ± (5 % MW + 0,5 % MEW); (Вода; гликоль: 35%; масло: вязкость 68 мм/с при 40°C)
Повторяемость0,2 l/min; 12 l/h; 0,012 m /h
Контроль температуры
Точность [K]± 3 (Q > 1 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]0,25; (dAP = 0)
Программируемое время задержки dS, dr [s]0...50
Демпфирование коммутационного выхода dAP [s]0...1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]T09 = 70 (Q > 5 l/min); (Вода)
Программное обеспечение / Программирование
Выбор параметровКонтроль скорости потока; расходомер; счетчик с предварительным набором; Контроль температуры
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
DIN IEC 68-2-2720 г (11 ms)
Вибропрочность
DIN IEC 68-2-65 г (10...2000 Hz)
MTTF [годы]185
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]1711
Материалкорпус: AlMgSi0,5 анодное оксидирование; Уплотнение: FKM; корпус разъемного соединения: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: PA (полиамид)
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); FKM; PES; Centellen 200
Подключение к процессурезьбовое соединение G 1 плоское уплотнение
Дисплеи / Элементы управления
Дисплей
Дисплей6 x светодиод, зелёный (l/min, m/h, l, m, 10, °C)
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (поставляются в комплекте)
уплотнения: 2, Centellen
Принадлежности (необязательные)
адаптер для трубы: 1 x R1/2, нерж.сталь, E40179
адаптер для трубы: 1 x R3/4, нерж.сталь, E40180
адаптер для трубы: 1 x R1/2, латунь, E40152
адаптер для трубы: 1 x R3/4, латунь, E40153
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Уплотнение: только с прокладками Centellen, поставляемыми в наборе
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Литой корпус: латунь, покрытие Optalloy; Контакты: позолоченый
диаграммы и графики
Потеря давления
dPПотеря давления
Qобъёмный расход

— RU-RU — SU8000-01 — 12.11.2014

Типовые размеры

длина установки с трубным адаптером E40152 / E40155: 205 mm

длина установки с трубным адаптером E40153 / E40156: 215 mm

Схема подключения

электрическое подключение

Разъем: 1 x M12; Литой корпус: латунь, покрытие Optalloy; Контакты: позолоченый

Соединение

OUT1:Коммутационный выход Контроль моментального расхода
Импульсный выход расходомер
сигнальный выход счетчик с предварительным набором
OUT2/InD:Коммутационный выход Контроль моментального расхода / Контроль температуры
Аналоговый выход Контроль моментального расхода / Контроль температуры
Вход сброс счетчика
