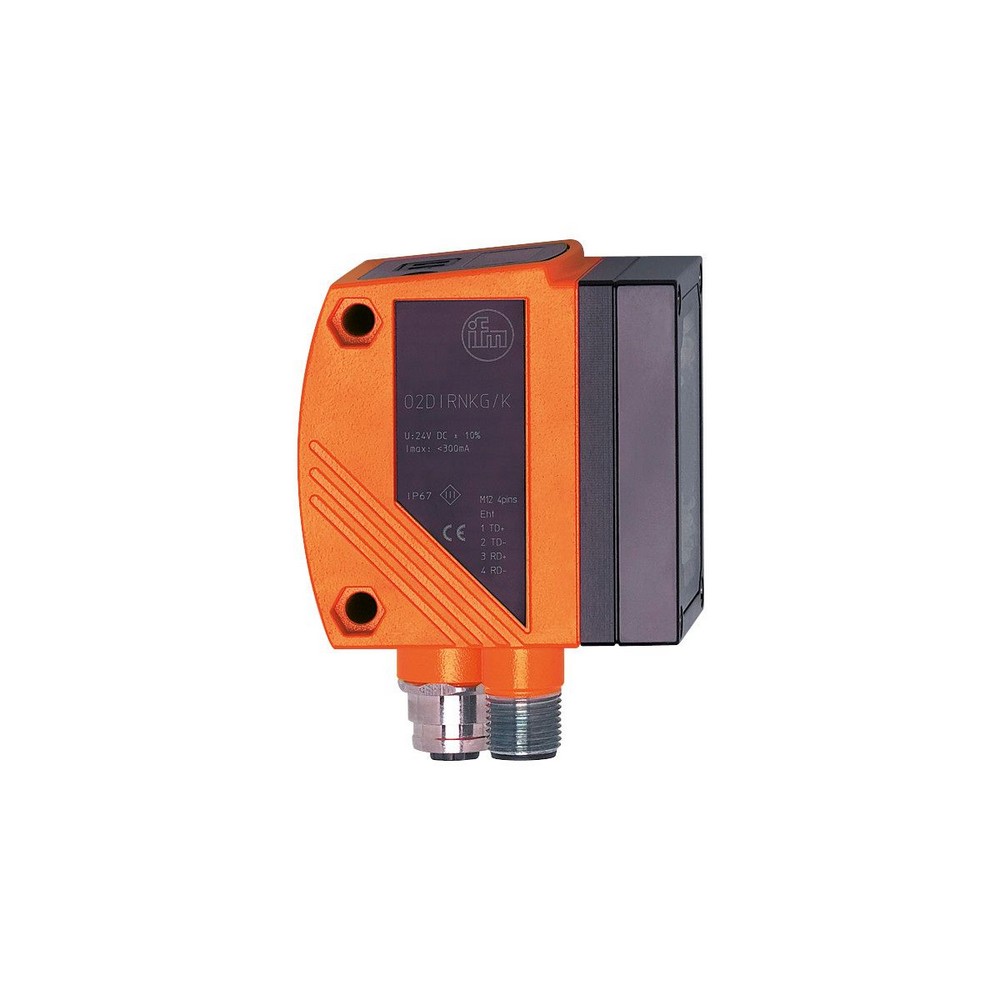

Датчик распознавания объектов O2D225

Артикул: O2D225
Ожидается
Под заказ
Код товара O2DIRNKG/K
  • Поделиться:
Датчик распознавания объектов O2D225
Электронные данные
Допустимое отклонение рабочего напряжения [%]10
Рабочее напряжение [V]24 DC
Потребление тока [mA]300
Класс защитыIII
Защита от переполюсовкида
Тип светаИнфракрасный свет
Длина волны [nm]850
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2; Количество цифровых выходов: 5
Входы
Количество цифровых входов2
Триггер24 V NPN (IEC 61131-2 Typ 1); внутренний
Входная цепь цифровых входов24 V PNP; (конфигурируемый; IEC 61131-2 Typ 1)
Выходы
Общее количество выходов5
Количество цифровых выходов5; (конфигурируемый)
Функция выходного сигнала24 V NPN
Макс. падение напряжения коммутационного выхода DC [V]2
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Размеры поля зрения [mm]
Рабочее расстояние срабатыванияПоле зренияМиним. диаметр обнаруживаемого объектаРазрешение
7515 x 110,080,02
10020 x 150,120,03
20040 x 300,250,063
40080 x 600,520,13
1000200 x 1501,250,313
2000400 x 3002,530,633
Разрешение изображения [пиксели]640 x 480
макс. скорость считывания [Hz]20
Программное обеспечение / Программирование
выбор параметровс помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением
интерфейсы
Коммуникационный интерфейсEthernet
Ethernet
Количество интерфейсов Ethernet1
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи10; 100
протоколTCP/IP; EtherNet/IP
Заводские настройки
IP-адресс: 192.168.0.49
маска подсети: 255.255.255.0
IP - адрес шлюза: 192.168.0.201
MAC-адресс: см. типовую бирку
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Температура хранения [°C]-40...85
Степень защитыIP 67
Испытания / одобрения
ЭMC
Излучение помехEN 61326
ПомехоустойчивостьEN 61326
Ударопрочность
IEC 60028-2-27
Вибропрочность
IEC 60028-2-6
MTTF [годы]92
Механические данные
Вес [g]461,5
Размеры [mm]60 x 42 x 59
материалкорпус: отливка из цинка с порошковым покрытием; фронтальная оптика: стекло; светодиодное окно: PC
at_sensorart-bildverarbeitungCMOS датчик изображения чёрный/белый
Дисплеи / Элементы управления
Дисплей
Функция3 x светодиод, зелёный
Состояние выхода4 светодиод, жёлтый
10-сегментный дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)
Рабочее программное обеспечение
монтажные принадлежности
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
РекомендацииДля 8-полюсных разъемов цвета жил не стандартизированы.; Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).
Упаковочная величина1 шт.
электрическое подключение - Подключение к процессу
Разъем: 1 x M12
электрическое подключение - Ethernet
Разъем: 1 x M12

— RU-RU — O2D225-01 — 23.10.2009

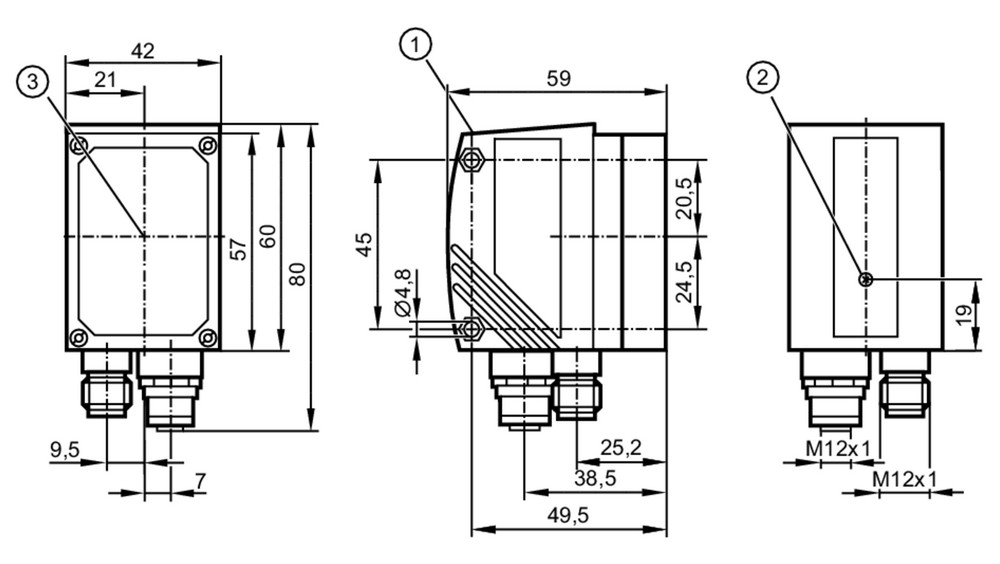

Типовые размеры

1 Дисплей

2 Настройка фокуса

3 центр оптических осей

Схема подключения

электрическое подключение - Подключение к процессу

1U+
2вход триггера
30 V
4Коммутационный выход 5 / триггерный выход
5Коммутационный выход 3 / Ready
6Коммутационный выход 4 / OUT
7Коммутационный выход 1 / Вход 1
8Коммутационный выход 2 / Вход 2

Разъем: 1 x M12

электрическое подключение - Ethernet

1TD+
2RD+
3TD-
4RD-

Разъем: 1 x M12
