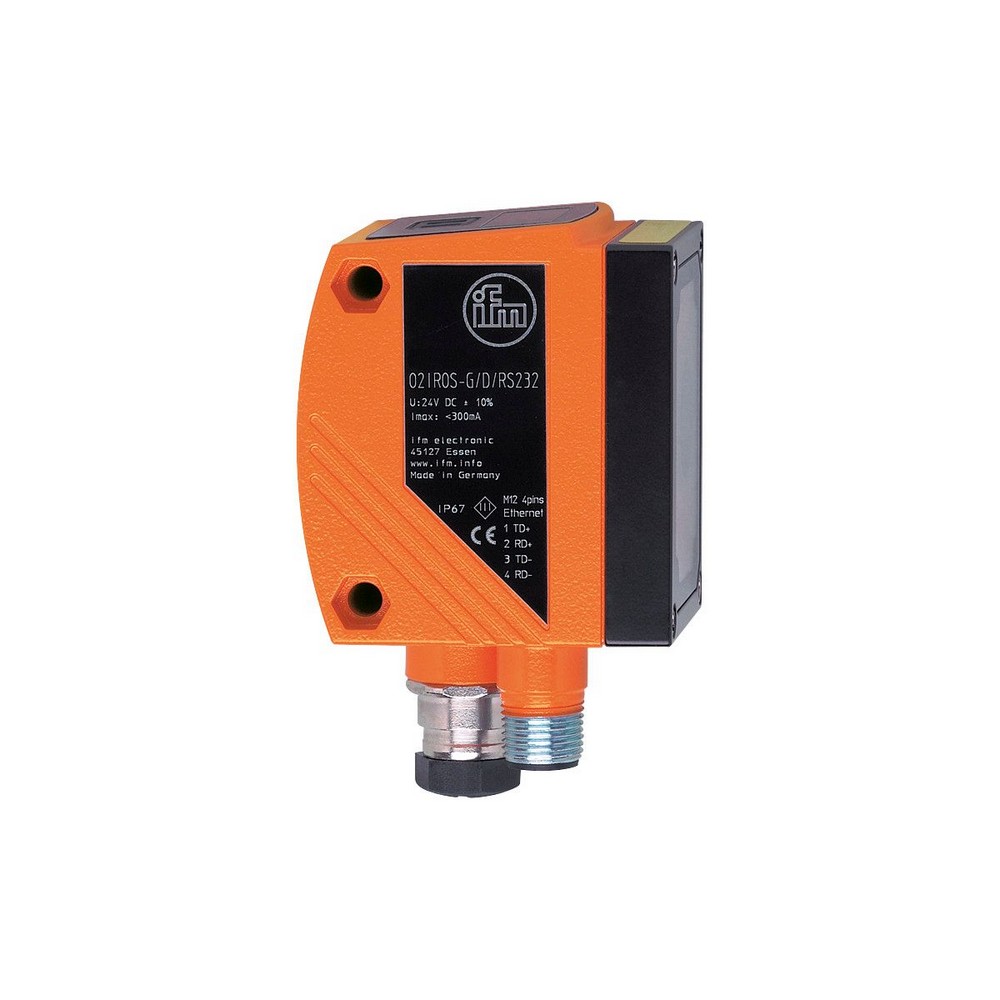

Считыватели 1D/2D штрих-кодов O2I303

Артикул: O2I303

Ожидается

Под заказ

Код товара	O2IIOS-G/D/RS232/E1/E2

Описание

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Рабочее напряжение [V]

24 DC

Потребление тока [mA]

300

Класс защиты

III

Защита от переполюсовки

да

Тип света

Инфракрасный свет

Длина волны [nm]

850

Встроенная подсветка

да

лазерная маркировка

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Входы

Триггер

внутренний; 24 V PNP (IEC 61131-2 Typ 1); RS-232; TCP/IP; EtherNet/IP

Выходы

Общее количество выходов

Количество цифровых выходов

2; (конфигурируемый)

Функция выходного сигнала

24 V PNP

Макс. падение напряжения коммутационного выхода DC [V]

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Размеры поля зрения [mm]


Рабочее расстояние срабатывания	Поле зрения	Миним. диаметр обнаруживаемого объекта	Разрешение
50	33 x 24
100	66 x 47
200	132 x 94

Разрешение изображения [пиксели]

640 x 480

Считываемые коды

Interleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 - 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code

Всенаправленная система считывания

да

макс. наклон к плоскости изображения [°]

макс. скорость считывания [Hz]

Программное обеспечение / Программирование

выбор параметров

с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением

интерфейсы

Коммуникационный интерфейс

Ethernet; RS232

Количество интерфейсов R232

Ethernet

Количество интерфейсов Ethernet

Стандарт передачи

10Base-T; 100Base-TX

Скорость передачи

10; 100

протокол

TCP/IP; UDP; EtherNet/IP

Заводские настройки


IP-адресс: 192.168.0.79
маска подсети: 255.255.255.0
IP - адрес шлюза: 192.168.0.201
MAC-адресс: см. типовую бирку

Условия эксплуатации

Температура окружающей среды [°C]

-10...50

Температура хранения [°C]

-40...85

Степень защиты

IP 67

Испытания / одобрения

ЭMC


Излучение помех	EN 61326
Помехоустойчивость	EN 61326

Ударопрочность


IEC 60028-2-27

Вибропрочность


IEC 60028-2-6

Сертификат UL


Регистрационный номер UL	T001

Механические данные

Вес [g]

413,5

Размеры [mm]

60 x 42 x 53,5

материал

корпус: отливка из цинка с порошковым покрытием; фронтальная оптика: стекло; светодиодное окно: PC

at_sensorart-bildverarbeitung

CMOS датчик изображения чёрный/белый

Дисплеи / Элементы управления

Дисплей


Функция	3 x светодиод, зелёный
Состояние выхода	4 светодиод, жёлтый
	10-сегментный дисплей, 4-значный

Принадлежности

Принадлежности (необязательные)


Рабочее программное обеспечение
монтажные принадлежности

Примечания


Напряжение питания "supply class 2" согласно cULus

Рекомендации

Для 8-полюсных разъемов цвета жил не стандартизированы.; Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).

Упаковочная величина

1 шт.

электрическое подключение - Ethernet

Разъем: 1 x M12

электрическое подключение - RS-232

Разъем: 1 x M12

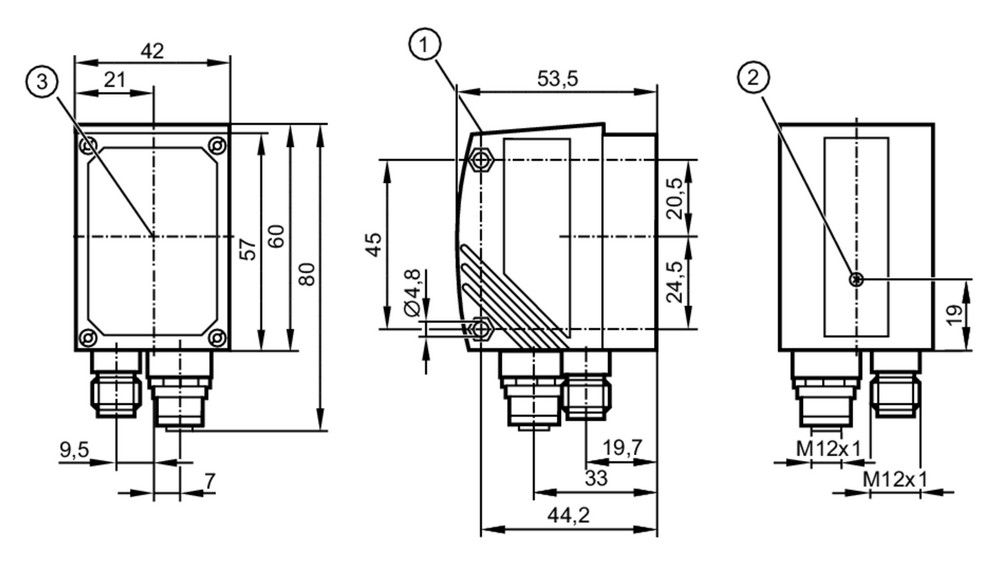

Типовые размеры

1 Дисплей

2 Настройка фокуса

3 центр оптических осей

Схема подключения

электрическое подключение - Ethernet

1	TxD+
2	RxD+
3	TxD-
4	RxD-

Разъем: 1 x M12

электрическое подключение - RS-232

1	U+
2	вход триггера
3	0 V
4	Коммутационный выход 1 система оценки кодов /
	триггерный выход с внешней подсветкой
5	RxD RS-232
6	TxD RS-232
7	Коммутационный выход 2 Ready
8	GND RS-232 электрически изолированные < 50 V

Разъем: 1 x M12
